小型工频插针式电源变压器结构设计

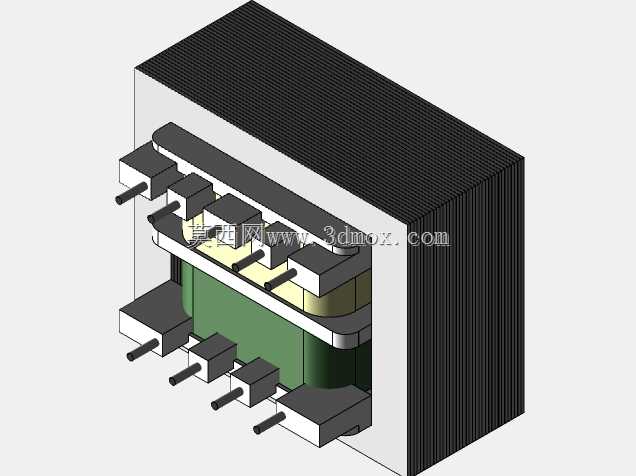

　　这类插针式小型工频变压器，多应用在小功率工控控制板、民用小家电主板、低压信号采集模块的供电回路中，承担交流市电降压、高低压侧电气隔离的核心作用，是小功率交流供电场景里应用极广的基础电磁元件。从结构设计来看，模型完整还原了叠片式铁芯、骨架绕组、引出插针、绝缘封装的全部细节：铁芯采用标准EI型硅钢片交错叠装结构，叠片紧密对齐无错位，既保证磁路闭合时的磁阻最小，也能通过叠片间的绝缘层有效抑制涡流损耗，避免长期带载时铁芯出现异常温升。绕组部分按照初次级分层绕制在绝缘骨架上，初级绕组对应高压侧，线径更细、绕制匝数更多，外层包裹绝缘聚酯薄膜与次级绕组做物理隔离，满足电气安规的爬电距离要求；次级绕组根据12V输出的参数匹配对应线径与匝数，

　　绕组绕制平整无跨层堆叠，避免出现匝间短路的隐患。引出端采用直插式焊针结构，焊针位置严格对应PCB板的标准安装孔位，焊针与骨架的嵌合位置做了限位凸台设计，插装时不会出现焊针歪斜、插入深度不一致的问题，能直接适配波峰焊的批量生产工艺，不需要额外做引脚整形。外形尺寸方面，模型严格按照实际产品的安装边界做了还原，铁芯叠厚、整体长宽高、焊针伸出长度、相邻焊针的中心距都和实物一致，安装时不会和PCB板上周边的电容、继电器、接线端子等元件出现空间干涉，结构设计时可以直接调用该模型完成PCB布局的干涉检查，不需要反复核对实物尺寸调整安装位。设计过程中也充分考虑了生产装配的便利性，骨架与铁芯的配合间隙控制在合理公差范围内，

　　叠片装配时不需要强行压入就能保证贴合紧密，外层的绝缘包裹层预留了足够的安全距离，不会出现绝缘层被铁芯毛刺划破的问题。实际选型使用时，这类5W功率等级的变压器可以稳定输出12V400mA的交流供电，带载能力满足小功率控制回路的供电需求，自身的空载损耗控制在较低水平，长期待机运行也不会出现过度发热的情况，适合对供电稳定性、绝缘安全性有要求的低压小功率供电场景。
