小型直插式信号继电器三维结构

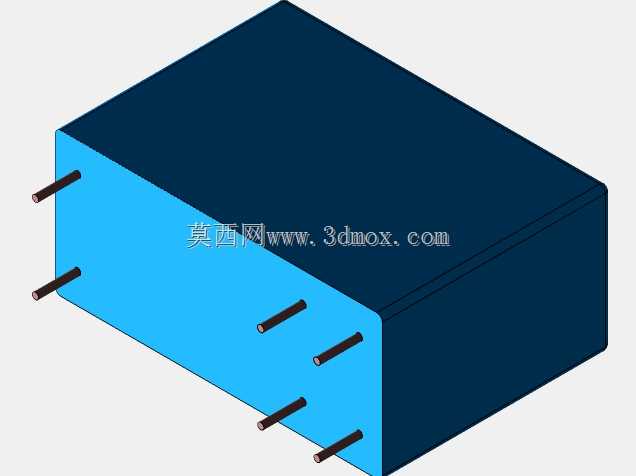

　　该模型呈现的是一款小型直插式信号继电器的外部结构，主体为长方体塑封外壳，侧面引出多根圆柱形金属引脚，整体造型简洁规整，适合在电气控制柜、PLC扩展板、机床控制回路、自动化设备信号板以及小功率负载切换场景中进行空间校核与装配设计。继电器在实际设备中承担弱电控制强电、信号隔离、触点切换和回路联锁等功能，虽然外形尺寸不大，但在控制系统中属于连接控制层与执行层的关键元件。建模时首先需要把握壳体的基本比例关系，外壳采用近似矩形的封闭结构，顶面与侧面形成清晰棱边，端部保留引脚伸出区域；模型中蓝色端面与深色主体形成视觉区分，便于在装配体中快速识别安装方向和引脚侧。引脚分布在同一侧端面上，其中两根引脚位置偏向一侧，其余引脚沿端面下部依次排列，这种布局对应线圈端与触点端的不同电气连接需求。工程应用中，引脚中心距、伸出长度、直径以及引脚相对壳体基准边的位置，是PCB Layout和插座选型时必须核对的边界条件。若引脚位置偏差过大，焊接时会出现孔位干涉、插装不到位或后期返修困难；若引脚伸出长度不足，则可能导致波峰焊或手工焊接时吃锡深度不够，影响连接可靠性。壳体长度、宽度和高度决定了继电器在电路板上的占用面积，也影响周边电容、电阻、端子排和走线空间。密集安装的电控板中，继电器周围通常需要保留一定的插拔与散热距离，不能只按本体外轮廓贴边布置。对于采用插座连接的方案，还要考虑插座底座高度、锁扣位置以及维护时手指或工具的操作空间；对于直接焊接在PCB上的方案，

　　则要关注引脚受力后是否会将振动传递到焊盘，必要时在壳体附近增加限位结构或点胶固定。从功能结构上看，这类继电器内部一般由电磁线圈、铁芯、衔铁、动触点、静触点、复位弹簧和绝缘支撑件组成，外部塑封壳体既起到绝缘防护作用，也能减少灰尘、潮气和异物对触点动作的影响。三维外观模型虽然不展示内部机构，但外部尺寸必须与实际元件一致，因为它直接参与整机干涉检查。设计人员在布置控制板时，可将该模型放入板卡装配环境，核对继电器与外壳、线槽、导轨、端子台和相邻高器件之间的距离；在柜体三维布局中，也可用来评估多只继电器并排安装后的维护空间。引脚方向是建模和选型中容易被忽视的细节。该模型将引脚集中在一个端面上，属于典型板式安装结构，插入PCB后本体平行于板面，

　　高度方向占用较小，但板面投影面积需要预留充分。线圈引脚与触点引脚的功能不同，走线时通常将线圈驱动侧与负载侧分开布置，减少大电流触点回路对弱电信号的干扰。模型中圆柱引脚以简化几何表达，实际生产中引脚可能存在镀层、端部倒角或轻微弯折，用于提高焊接性能和插入容错率；在结构校核阶段，保持引脚为直圆柱即可满足装配判断，但若要进行详细PCB干涉分析，则应结合 datasheet 中的孔径和焊盘尺寸共同确认。壳体边角处理以平直棱面为主，没有复杂曲面，这有利于注塑成型，也使模型在轻量化装配中保持较低几何复杂度。端面与主体之间的分模线可根据实物细节进行弱化或保留，若用于展示渲染，可增加细微拔模斜度和表面哑光质感；若用于工程布局，

　　则应优先保证外形包络准确，而非追求装饰特征。继电器在机床类设备中常用于控制电磁阀、指示灯、小型接触器线圈、报警回路和辅助电源切换，工作时线圈得电后带动触点闭合或断开，从而实现小电流信号对外部回路的控制。由于触点带载能力有限，选型时不能仅凭体积判断功率，还要结合额定电压、触点电流、线圈驱动电压和负载性质；结构设计侧则需关注它与保险、端子、续流二极管和浪涌抑制元件的相对位置。该三维结构可作为电气元件库中的基础零件，用于电路板堆叠检查、柜体空间预览、维修手册示意以及装配指导。建立模型时，应以引脚所在端面为安装基准，明确本体长度方向、引脚排列方向和高度方向，避免在装配中出现旋转180度后误判。多只继电器密集排列时，还要兼顾标签标识空间，使设备调试人员能够看清器件位号。整体来看，该模型的价值不在于复杂曲面，而在于准确表达小型继电器的包络、引脚伸出位置和安装姿态，为电控设计、PCB布置和自动化设备装配提供直接可用的空间参考。
