PZCT104A电流型电压互感器精密结构

　　该元件属于小体积电磁测量器件，主要面向配电监测、电源采样、电能计量、电机控制板、充电桩检测模块以及工业自动化控制柜中的信号采集场景。它的核心作用是在主回路与后级控制电路之间建立电气隔离，同时将一次侧电流或电压信号按比例转换为弱电侧可采集的小信号，供MCU、计量芯片或保护电路进行判断。与直接串入强电回路相比，采用互感器隔离采样可以降低后级电子元件承受高压的风险，也能减少浪涌、共模干扰对采样链路的影响。

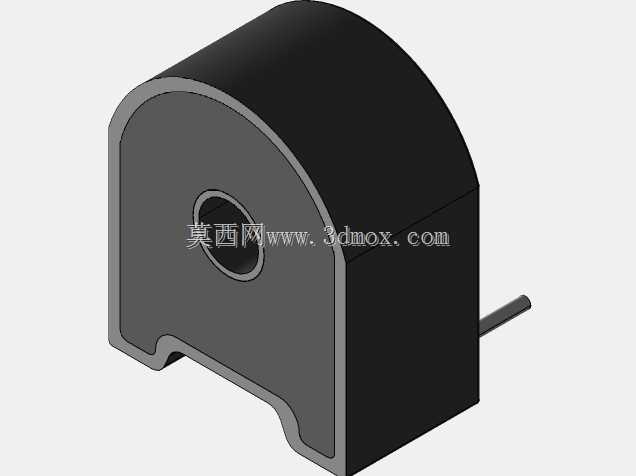

　　从结构外形看，该模型呈现典型的立式半封闭磁芯封装形态，主体上部为圆弧过渡，下部带有平直安装基面，前端设置中心穿线孔，侧面引出细引脚。穿线孔用于一次导体穿过或绕制，引脚则承担二次绕组与PCB焊盘之间的连接。建模时需要重点还原孔位中心高度、本体宽度、圆弧半径、底部缺口轮廓以及引脚伸出长度，因为这些边界直接决定板卡布局时的避让空间。若孔中心过低，穿线后导线可能与板边或相邻高器件发生干涉；若引脚长度未按实际焊接高度处理，三维装配中会出现本体悬空或贴板过紧的问题。

　　设计思路上，这类互感器并非单纯追求大体积磁路，而是在有限封装内平衡绕组匝数、磁芯截面积、绝缘距离和采样线性度。外部黑色包覆体既承担绝缘防护，也为内部磁芯和绕组提供固定支撑；前端金属质感圆环对应穿线通道区域，建模时应保留孔壁厚度与端面台阶，避免把通孔简化成无壁厚特征。底部轮廓的内凹结构不是装饰造型，它与PCB安装、引脚定位以及灌封成型后的应力释放有关，结构工程师在堆叠设计时需要把该区域作为安装贴合和干涉检查的重点。

　　实际选型应用中，一次导线穿过中心孔后，强电回路与二次引脚之间必须保留足够爬电距离。板级布置时，互感器周围不宜紧贴高压电容、功率电阻或发热器件，尤其是在密闭电源盒内，长期温升会影响磁芯性能和封装稳定性。若用于多相电流采样，同类型器件之间还应保持适当间距，减少外部磁场耦合造成的相位偏差。三维模型在机柜或PCB总成中导入后，可用于检查穿线弯曲半径、线束走向、焊盘间距以及外壳内壁间隙，尤其适合在样机投产前发现元件高度超限、导线无法穿过、维修拆卸空间不足等问题。

　　该结构的功能特性集中体现在隔离测量、比例变换和小信号输出三个方面。一次侧通过穿心方式获取信号，二次绕组将电磁感应结果输出至采样电阻或调理电路，后级再完成电压跟随、整流、滤波或AD转换。对于电能计量类设备，相位差和变比一致性会影响功率计算；对于保护类设备，饱和趋势和短时过载能力则更受关注。因此模型虽然外观简洁，但工程使用时不能只按普通接插件看待，而应结合电气原理图、PCB封装和整机安规距离共同校核。

　　在三维建模表达上，圆弧顶面与两侧立面的相切关系、中心孔同轴特征、底部异形缺口以及侧向引脚的折弯位置都需要清晰呈现。引脚不宜建得过长或过粗，否则会误导焊接间隙；本体包覆层与内部磁芯不必在外观总成中强行拆分，但在教学或结构评审版本中可通过剖视体现绕组容纳空间。整机设计人员拿到该模型后，可直接将其放入控制板装配，配合连接器、继电器、端子排和外壳进行空间验证，从而在图纸阶段完成安装边界、绝缘隔离和线束路径的综合确认。
