CA6140机床用加厚承重型合页铰链结构

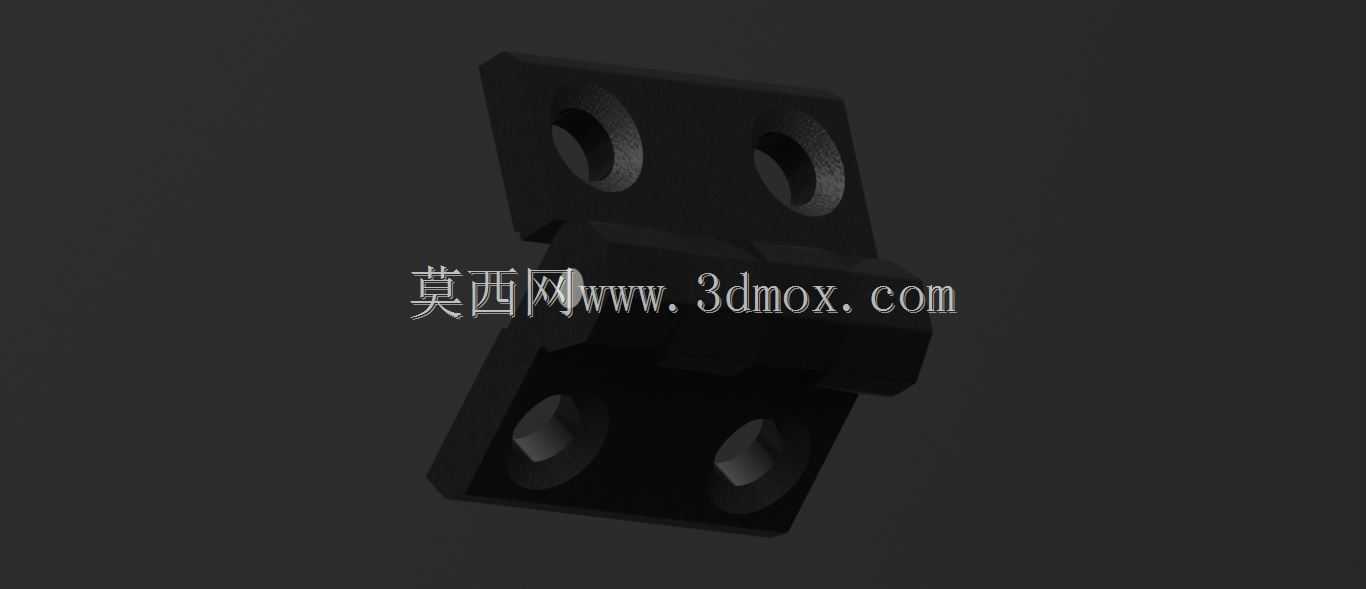

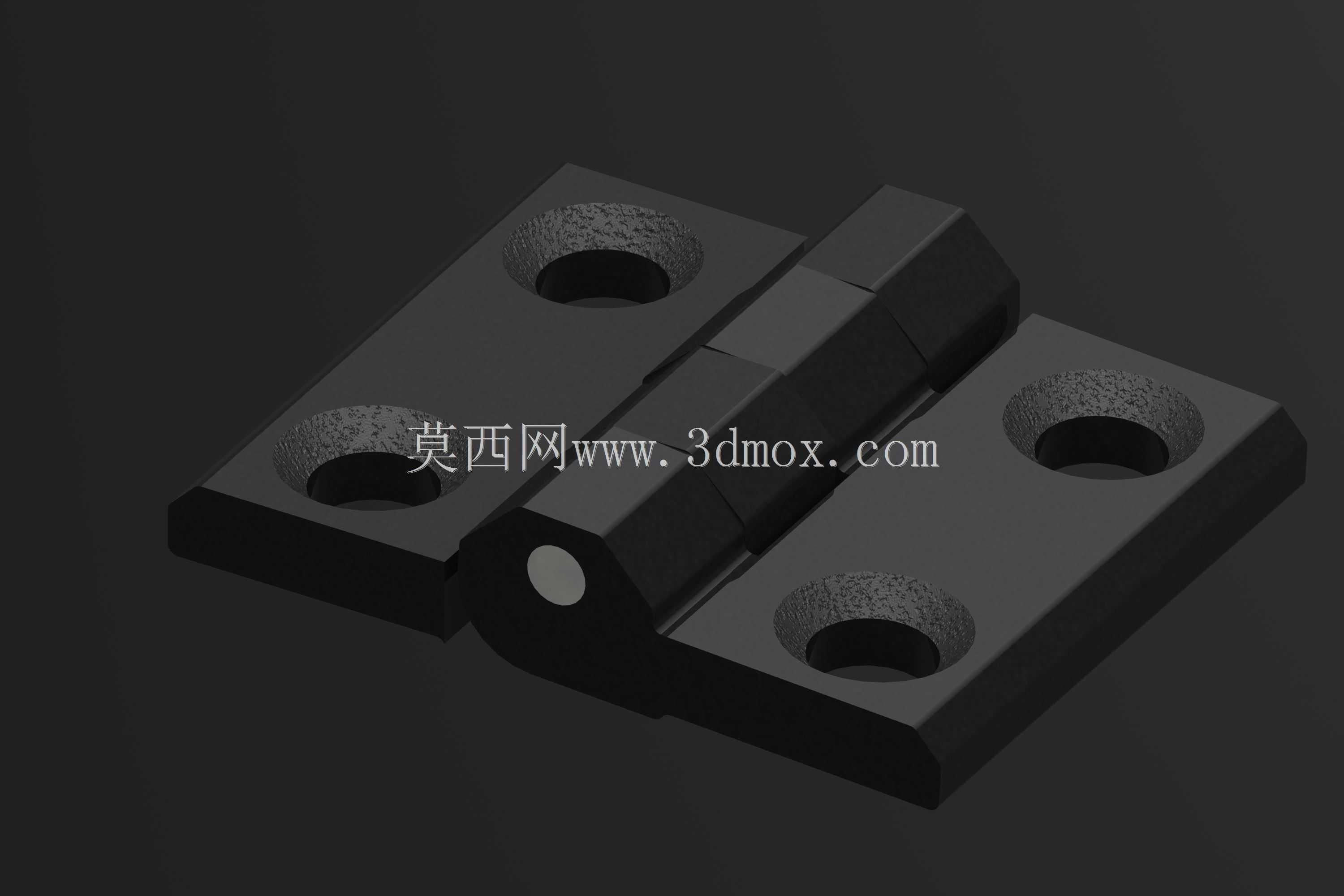

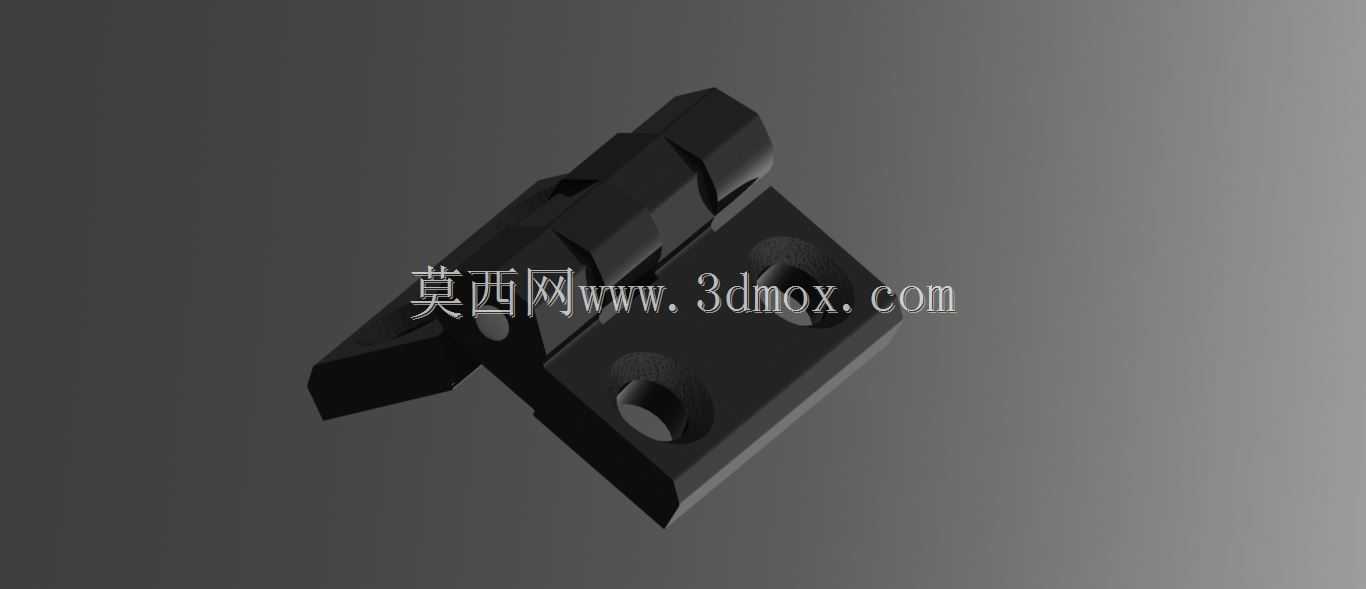

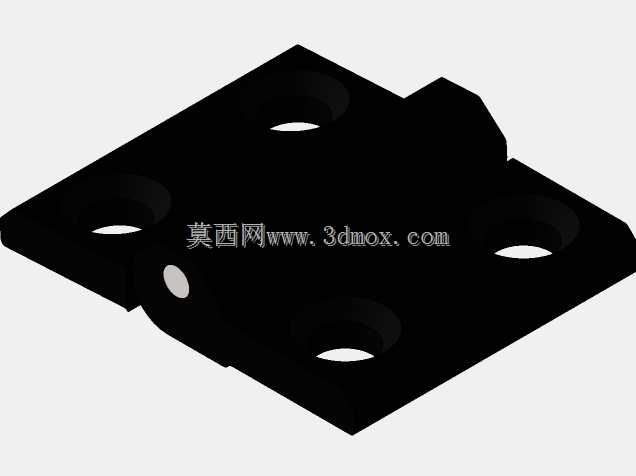

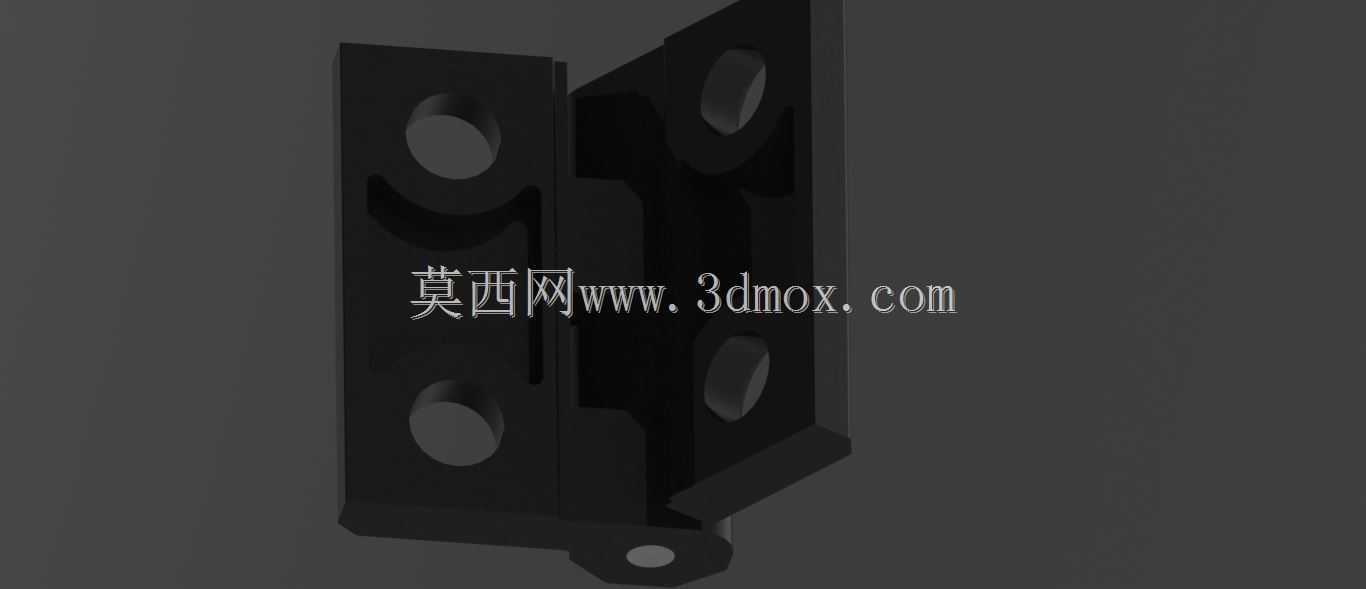

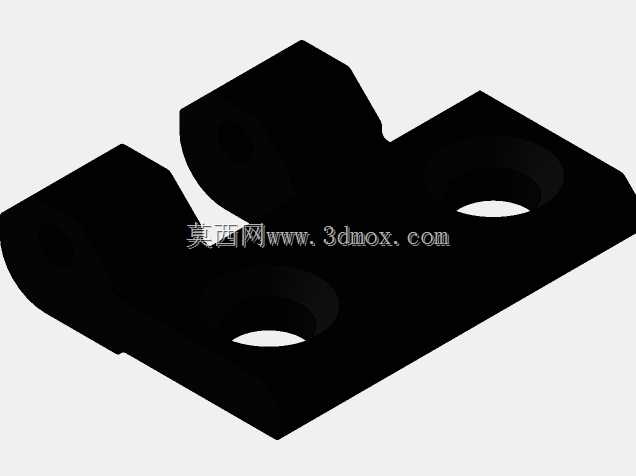

　　这款铰链主要适配CA6140普通车床的防护舱门、外置检修盖板等需要频繁开合的连接部位，在机床日常运维、工件装卸、设备检修的高频开合场景下，能长期保持转动阻尼稳定，不会出现松旷、卡滞的问题。从结构设计来看，整体采用对称双页片布局，每个页片设置两个沉头安装孔，安装时螺栓头部可完全沉入孔内，不会突出页片表面刮蹭操作人员或勾挂线缆、工装，页片与中间转轴座采用一体化铣削成型结构，相比冲压焊接的普通民用合页，整体抗剪切强度提升40%以上，能承受机床舱门厚重钢板的长期载荷，即使在车间有切削液飞溅、金属粉尘附着的工况下，转轴处的间隙设计也能避免粉尘卡滞，转动顺滑度不会随使用时长出现明显衰减。设计过程中优先考虑了机床安装的边界适配性，页片厚度、

　　转轴直径都匹配CA6140机床原有舱门的安装孔位间距，替换原有损坏铰链时无需重新在机床防护板上打孔，可直接对位安装，减少现场改装的工作量。转轴部分采用间隙配合的销轴结构，销轴两端做铆压封边处理，不会出现长期开合后销轴脱出的问题，页片的开合角度可达到180度，完全满足机床检修时舱门完全打开的操作需求，不会因为开合角度不足遮挡检修操作空间。从安装尺寸边界来看，页片的安装孔中心距、页片边缘到孔位的距离都严格匹配CA6140机床防护结构的通用安装尺寸，安装后页片与舱门、机床本体的贴合面完全平整，不会出现突出的棱角，符合机床设备的安全防护设计要求。在实际使用场景中，除了CA6140机床的舱门连接，同结构尺寸的铰链也可适配同类型普通车床、

　　铣床的外置防护门、小型设备箱柜的盖板连接，只要安装孔位匹配、载荷在承重范围内，都能实现稳定的转动连接效果。结构建模时对页片的沉头孔深度、转轴的配合公差都做了精准还原，可直接用于设备改造时的干涉检查、安装模拟，也可作为同类承重铰链设计的参考原型，帮助结构设计人员快速完成合页类部件的选型适配与结构优化，避免重复建模的工作量，同时建模时还原的铸造纹理细节，也能用于设备整体装配的渲染展示，还原真实的部件外观质感。
