集成制动功能的交流伺服驱动电机结构

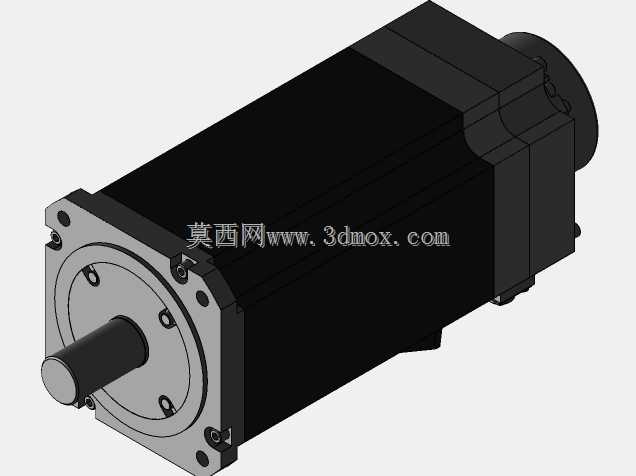

　　在数控车床进给轴、高精度自动化装配工位、半导体晶圆搬运机构这类对停机定位精度、断电防位移有严苛要求的传动场景里，带制动器的交流伺服电机是核心执行部件，区别于普通无制动伺服，这类电机自带的失电制动模块能在驱动电源切断的瞬间锁死输出轴，避免垂直安装轴因负载自重下滑、工位偏移导致的工件报废或机构碰撞。从结构设计逻辑来看，这款电机将制动单元集成在电机非输出端的尾座位置，没有额外拉长电机的径向安装尺寸，输出端采用标准方形法兰安装面，轴伸端带标准键槽，适配市面上绝大多数通用伺服的安装孔位，做设备迭代时不需要重新加工安装板，能直接替换同功率段的常规伺服产品。制动模块采用失电摩擦式制动结构，正常供电时制动线圈吸合摩擦片，

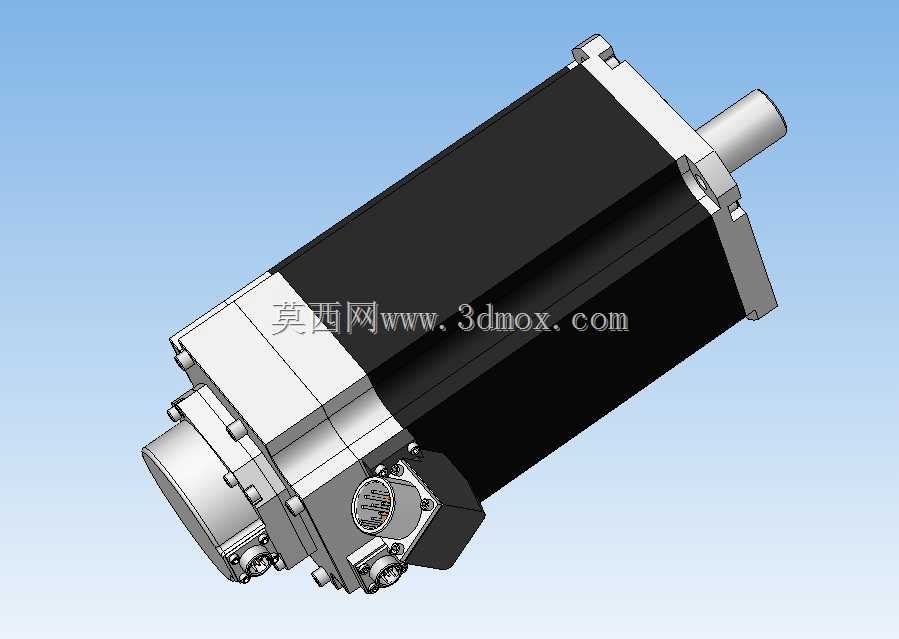

　　完全不干扰电机转子的正常运转，不会额外增加运行阻力，断电时弹簧推动摩擦片压紧制动盘，锁止力矩匹配电机额定输出扭矩的1.2倍以上，足够克服常规负载的惯性冲量，不会出现锁止打滑的问题。电机本体的接线盒布置在机身侧方的斜向位置，预留了动力线、编码器线、制动器控制线的独立接线端口，现场布线时不需要额外弯折线缆，能减少线缆应力集中导致的断线故障。机身外壳采用带轴向散热筋的一体挤压铝型材结构，既保证了机身的结构刚性，又能在电机持续额定负载运行时通过散热筋增大散热面积，降低绕组温升，延长绝缘件的使用寿命。输出端的轴承采用成对配置的角接触轴承，能同时承受径向切削力和一定的轴向负载，适配车床进给、机械手俯仰这类存在复合受力的工况，

　　编码器端采用密封式结构，能阻挡车间内的切削液雾气、金属粉尘进入编码器码盘，避免出现信号丢脉冲导致的定位偏差。做三维结构校核时，要注意电机尾端制动模块的接线方向，预留足够的线缆弯曲半径，同时安装法兰的止口尺寸要和设备安装板的定位止口做公差配合，避免电机运行时出现同轴度偏差导致的轴系振动。
