CA6140车床配套拉杆式液压缸结构设计

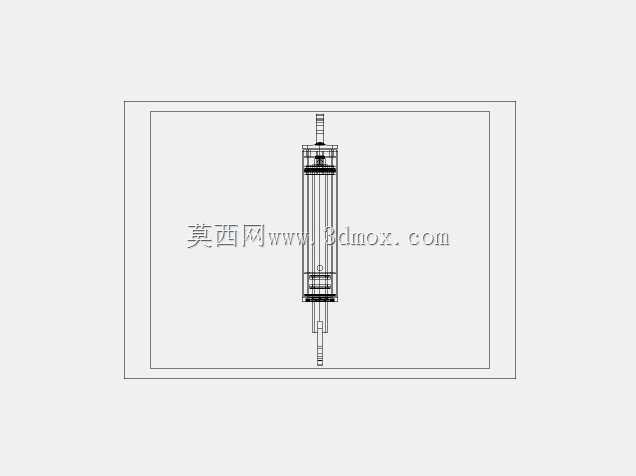

　　这款适配CA6140普通车床的液压缸，主要服务于车床液压改造场景下的夹紧、进给辅助动作执行，在普通车床的数控化升级、工装夹具自动化改造项目中应用广泛，可替代原机床的手动机械夹紧机构，完成卡盘自动松紧、尾座套筒自动顶紧的动作输出，也可配套加装在车床溜板箱侧，实现短行程的辅助进给驱动。从结构设计来看，该缸采用单杆双作用的经典拉杆式结构，缸筒与前后端盖通过四根周向均布的拉杆完成锁紧密封，相比焊接式缸体，这种结构更便于后期拆解更换密封件，适配车间日常维护的拆装需求，端盖处的导向套采用铜基镶嵌石墨材质，既保证活塞杆往复运动的导向精度，又能在低速运动时避免干摩擦拉伤杆体表面。设计阶段充分考虑了CA6140车床的安装空间边界，

　　缸体外径控制在适配原机床安装座的尺寸范围内，活塞杆伸出端采用标准外螺纹连接接口，可直接匹配原机床卡盘拉杆、尾座压块的连接尺寸，无需额外加工过渡连接件，安装时只需将缸体尾部法兰固定在原机床主轴箱后端或尾座底板的预留安装位，接通压力油路即可完成调试。从功能特性上，该缸的额定工作压力匹配普通机床液压站的常规输出压力区间，活塞杆的往复运动速度可通过油路节流阀无级调节，满足卡盘夹紧时的慢进快退动作需求，避免夹紧动作过快冲击工件造成装夹变形，缸体内部的活塞采用组合式密封结构，双向密封均可承受额定压力下的内泄漏要求，长期运行时不会因为内泄导致夹紧力不足引发工件飞出的安全隐患。在实际选型应用中，需要注意该缸的行程参数与机床对应动作的行程匹配，

　　比如用于卡盘夹紧时，活塞杆行程只需满足卡爪的开合行程即可，过长的行程会增加轴向安装尺寸，反而会干涉主轴后端的其他传动部件，用于尾座驱动时则需要匹配尾座套筒的最大顶出行程，保证顶紧力的输出行程足够。建模过程中对所有密封槽、拉杆孔、连接螺纹的尺寸都做了参数化处理，设计人员可根据实际改造需求调整缸径、杆径、行程参数，快速衍生出适配同系列不同型号车床的液压缸结构，所有配合面的尺寸公差都按照液压元件的通用加工精度设置，可直接导出工程图用于生产加工。
