CA6140车床用AISI1020钢弧形槽加工块

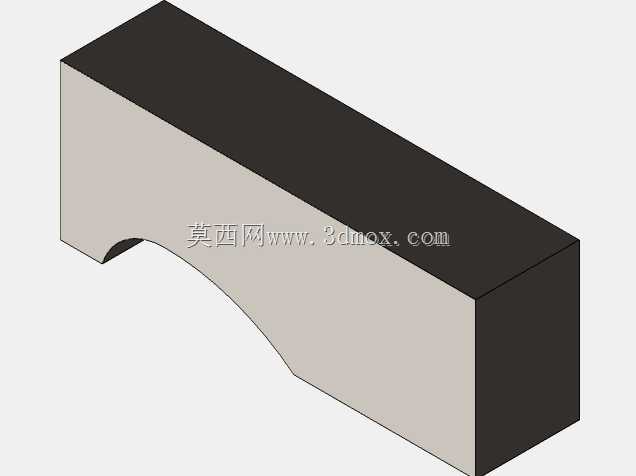

　　这款AISI1020材质的加工块，主要适配CA6140普通车床的工装配套场景，在车床轴类、盘类零件的辅助装夹、工位限位以及工序间支撑环节承担核心作用。从结构设计来看，整体采用长方体基础构型，其中一个长侧面加工出连续平滑的弧形内凹轮廓，这个弧形面并非随意设计，而是匹配CA6140车床加工常见直径区间的轴类零件外圆曲率，在装夹异形轴、带台阶轴件时，能与工件外圆形成面接触支撑，替代传统V型块的线接触形式，大幅降低装夹时的工件压痕风险，同时提升长轴类零件车削时的刚性，减少切削振纹。设计阶段优先考虑了加工块的安装边界，整体长宽高比例适配CA6140车床中拖板的T型槽安装间距，底面做了平整化处理，可直接通过压板固定在中拖板或者专用工装基座上，

　　不需要额外加工安装基面，减少现场二次修配的工作量。弧形槽的加工精度控制在IT7级，表面粗糙度达到Ra1.6，既能保证与工件接触时的贴合度，又能避免粗糙面刮伤已加工工件表面。材质选用AISI1020优质碳素结构钢，经过正火处理后硬度控制在HB150-180区间，既有足够的刚性承受切削过程中的侧向力，又不会因为硬度过高碰伤工件表面，同时材料切削性能优异，后期如果需要根据特殊工件修配弧形面，现场操作人员使用普通车刀、铣刀就能快速修整，不需要特殊刀具。在实际生产场景中，这款加工块除了作为装夹支撑件使用，还可以作为车床工序间的定位基准块，在批量加工同规格轴件时，将其固定在床身合适位置，配合行程挡块实现轴向尺寸的快速定位，

　　减少每次进刀的尺寸测量时间，提升批量加工的效率。块体的直角边均做了C2倒角处理，避免安装和使用过程中锐边划伤操作人员，同时也能减少应力集中，提升块体在长期承受交变切削力下的使用寿命。不同于通用型的支撑块，这款加工块的弧形轮廓专门针对CA6140车床常用的加工件直径范围做了优化，覆盖了车间日常加工占比最高的φ30到φ80区间的轴类零件，不需要频繁更换不同规格的支撑件，减少工装切换的辅助时间。在安装适配性上，块体厚度预留了足够的压板压紧空间，即使使用标准的机床压板，也不会出现压不牢或者干涉刀具运动轨迹的问题，弧形面的起始和终止位置都做了过渡圆角，避免工件吊装放置时磕碰棱角造成损伤。
