铝制C形夹持工装结构设计

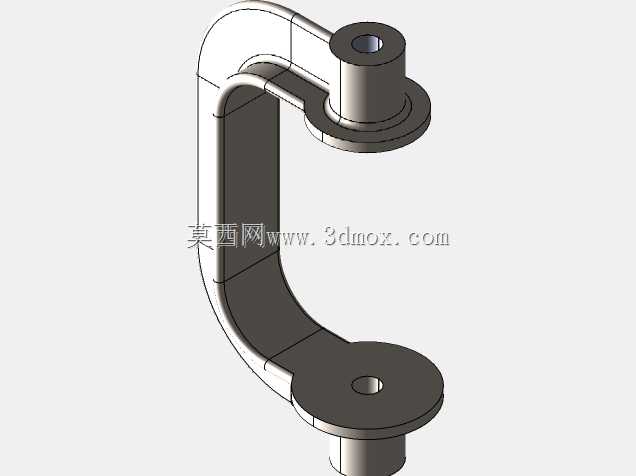

　　这套铝制C形夹持结构多用于机床加工工位的侧向压紧、检具支架连接以及轻型装配工装的快速定位场景，在小批量精密零件加工、工位辅助承托、管路与薄板件临时固定环节都能见到同类结构。整体采用开口C形弯臂作为主体承载框架，两端分别设置带同轴孔的圆柱安装座，一端为带凸缘的加高套筒座，另一端为扁平圆盘座，两个安装孔的轴线保持平行，可分别穿入锁紧螺钉、定位销或快压螺杆，借助C形臂的跨距跨过工件边缘，实现单侧操作、双侧限位的夹持效果。

　　建模时先以两端安装座的孔位中心作为布局基准，按照现场工件边缘厚度确定C形开口的净空高度，再依据夹持力方向规划弯臂截面。弯臂没有采用等厚直板，而是沿受力路径做成带圆角过渡的变宽曲梁：靠近两端安装座的位置截面加宽，中段保持适中厚度，既控制铝合金件整体重量，又避免夹紧时开口出现过大张开变形。臂体外侧棱线全部做圆角处理，内侧转角也保留连续圆弧，减少铣削加工后的应力集中，同时降低人工装夹时的磕碰风险。

　　上端套筒座预留了足够的轴向高度，内孔可配合衬套或压紧螺杆，凸缘端面承担主要压紧反力；下端圆盘座接触面平整，中心孔用于穿装固定件，圆盘外圆略大于臂宽，使支撑面压力分布更均匀。装配边界上，需要重点核对C形内侧开口高度能否容纳工件与垫块的总厚度，两端座体的外圆直径决定扳手或螺母的操作空间，弯臂外侧轮廓则要避开机床刀具走刀路径和工作台T型槽边缘。

　　结构细节上，臂身与两端座体采用一体化实体造型，衔接处通过加强圆角连续过渡，没有额外拼接焊缝，适合铝合金整体铣削或铸后精加工。使用时下端圆盘座贴靠固定基准面，上端套筒内的锁紧件向下施压，C形臂产生弹性抱紧力；若用于检具，可在一端孔内加装定位销，另一端连接快速夹钳，完成工件的侧向约束。设计阶段还需兼顾铝件刚性偏软的特点，夹紧行程不宜过大，配合面可做阳极氧化或加装钢质衬套，以提高反复装夹后的孔位耐磨性能。
