CA6140车床用AISI304机加工夹具块

　　这款夹具块是CA6140普通车床配套的机加工工装核心定位零件，材质选用AISI304奥氏体不锈钢，主要适配轴类、小型异形件的车削装夹工序，在中小批量零件加工、维修车间单件配做场景中使用频率极高。从实际加工场景来看，普通车床装夹小型零件时，三爪卡盘往往难以适配非规则外形工件的定位需求，尤其是带平行面、局部异形轮廓的坯料，直接装夹容易出现装夹偏差、工件翘动，甚至打刀的问题，这款夹具块就是通过与卡盘、压板配合，为工件提供稳定的定位支撑面，抵消车削过程中的径向切削力与轴向走刀带来的窜动。

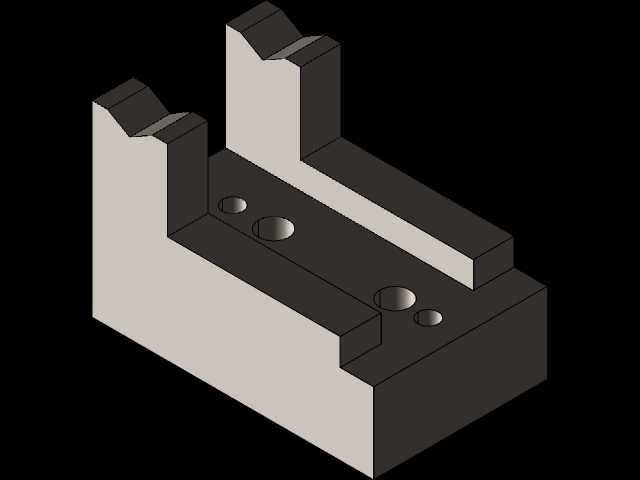

　　从结构设计上看，零件整体为分体式阶梯块结构，上部两个凸起的定位立边开有V型定位槽，可直接适配直径在适配范围内的圆柱类坯料，V型槽的角度采用90度通用设计，对不同直径的圆料都能实现四点接触定位，避免圆料装夹时的转动偏移；下部基座为平整安装面，上面分布的四个沉孔分为两类，两个靠近立边的沉孔用于将夹具块本身固定在车床中拖板的辅助安装平台或者专用角铁工装上，另外两个靠近基座外侧的沉孔用于配合压板压紧待加工工件，沉孔的深度设计刚好容纳内六角圆柱头螺钉的头部，保证安装后螺钉头不突出基准面，不会与工件、刀具走刀路径发生干涉。

　　设计过程中首先考虑的是装夹的重复定位精度，两个V型立边的平行度公差控制在0.02mm以内，V型槽的对称度相对于基座安装面的垂直度公差不超过0.015mm，保证装夹后工件的回转中心与车床主轴中心的同轴度偏差在允许范围内，减少车削后的圆度、圆柱度误差。基座的底面经过精磨处理，表面粗糙度达到Ra1.6，安装时与工装平台贴合严密，不会因为接触面存在间隙导致装夹时夹具块倾斜。材质选用AISI304不锈钢，一方面是考虑到加工过程中接触切削液、防锈乳化液的场景，不锈钢材质不易生锈，长期使用不会因为锈蚀导致定位面精度损失，另一方面304不锈钢的韧性较好，在承受切削冲击力时不会出现崩裂，相比普通碳钢夹具使用寿命更长，也不会因为锈蚀污染加工工件表面，尤其适合加工不锈钢、铜铝类有表面防护要求的零件。

　　从安装边界来看，夹具块的整体长宽高尺寸适配CA6140车床中拖板的可用安装空间，安装后不会超出拖板的行程范围，刀具从主轴端向尾座方向走刀时，夹具块的最高处不会与刀架发生碰撞；V型槽的开口高度设计兼顾了不同直径工件的装夹需求，最小可装夹直径6mm的小圆棒，最大可装夹直径40mm的轴类零件，当装夹异形件时，可将工件的平行基准面贴靠在立边的侧平面上，通过侧面的螺钉孔加装顶紧螺钉实现侧面定位，拓展夹具的适用范围。在实际使用中，这款夹具块不需要复杂的调整，安装时先将基座底面清理干净，通过两个安装沉孔用螺钉固定在工装平台上，打表校正两个V型槽的连线与车床主轴轴线平行后即可锁紧，装夹工件时只需要将工件放置在V型槽上，调整好伸出长度，用压板穿过基座上的安装孔压紧工件即可完成装夹，相比四爪卡盘找正的方式，装夹效率能提升60%以上，特别适合批量加工同类型小零件的场景。

　　另外在结构细节上，两个立边与基座的连接位置做了R2的圆角过渡，避免热处理或者长期受力时出现应力集中导致的开裂问题，所有的孔口位置都做了0.5mm的倒角，去除加工毛刺，安装螺钉时不会因为孔口的毛刺导致螺钉倾斜、安装不到位。V型槽的表面经过淬火处理，表面硬度达到HRC40-45，长期与工件接触摩擦不会出现凹陷、拉毛，保证定位精度的长期稳定性。在加工一些偏心零件时，还可以通过调整夹具块在中拖板上的安装位置，配合垫片调整高度，实现偏心距的快速调整，不需要复杂的偏心夹具制作，能大幅降低单件小批量偏心零件的加工成本。对于维修车间的配做零件场景，很多零件没有专用夹具，这款通用型夹具块可以适配大部分小型轴类、块类零件的装夹需求，减少临时制作工装的时间，提升维修加工的响应速度。
