AISI304不锈钢管道连接法兰结构

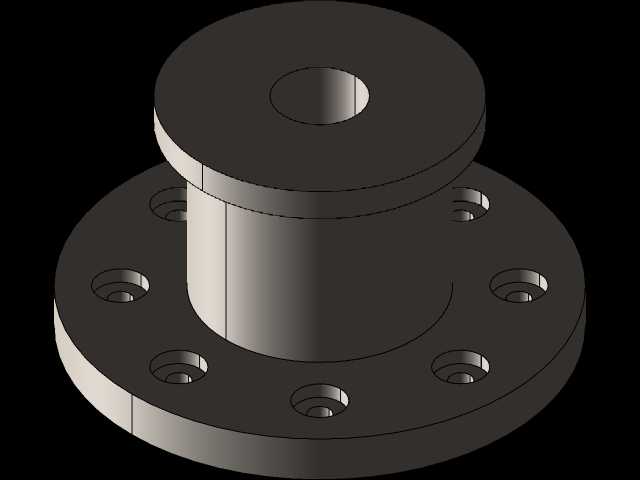

　　这款AISI304材质的法兰结构，主要面向化工、食品加工、市政给排水等对耐腐蚀性能有要求的管路系统场景，在实际管路布设中承担两段管道的对接固定、密封承压的核心作用，区别于普通碳钢法兰，304材质的选型本身就是针对弱腐蚀介质输送、洁净管路要求的工况做的适配，避免长期使用过程中出现锈蚀脱落污染介质、接触面腐蚀渗漏的问题。从结构设计来看，整体采用带颈对焊式的结构逻辑，下部法兰盘为圆形等厚结构，沿圆周均匀布设6个螺栓通孔，孔位做了沉头锪平处理，实际安装时螺栓头可以完全沉入沉孔内，不会突出法兰盘表面，既可以避免安装后螺栓受到外部磕碰损伤，也能让法兰对接面的贴合更加平整，不会因为螺栓头的突出导致两片法兰对接出现间隙，影响密封性能。

　　上部的凸台颈结构是整个设计的核心受力部位，相比平焊法兰，带颈结构可以大幅降低法兰盘与管道连接位置的应力集中，管路内部输送带压介质时，颈段可以将管道的轴向受力均匀传递到整个法兰盘面，避免焊缝位置长期受交变应力出现开裂泄漏。中心的通孔为等径直孔，孔径与对接管道的内径保持一致，实际焊接对接后不会出现通径缩径的问题，减少管路内部的介质流动阻力，避免介质在变径位置出现淤积、紊流的情况，对于输送含细小颗粒的流体、或者对流速稳定性要求高的洁净管路来说，这个细节的处理直接影响长期运行的稳定性。在安装边界的设计上，法兰盘的外径尺寸是根据对应公称压力下的螺栓孔中心距来确定的，6个螺栓孔的分度圆直径严格匹配同压力等级的标准法兰尺寸，实际现场安装时不需要额外做孔位适配，可以直接和同规格的标准法兰、阀门、泵体接口进行对接互换，不需要单独定制配对法兰，降低现场安装的适配成本。法兰盘的密封面为全平面突面结构，没有加工水线或者凹凸密封槽，这种密封面形式主要适配低压管路的非金属垫片密封，安装时垫片可以完全覆盖整个密封面，螺栓均匀锁紧后垫片受力均匀，对于1.6MPa及以下压力的水、弱酸、洁净气体等介质输送场景，密封可靠性完全满足使用要求，同时平面密封面的加工难度更低，后期维护时如果密封面出现轻微划痕，现场简单打磨处理就可以继续使用，不需要返厂重新加工密封面。设计过程中特意对颈段和法兰盘的过渡位置做了圆角处理，没有采用直角过渡，

　　一方面是避免三维建模过程中出现应力集中的直角特征，后续做有限元受力分析时，这个位置不会出现虚假的应力峰值，影响结构强度判断；另一方面实际加工过程中，圆角过渡可以减少锻造毛坯的应力集中，降低机加工过程中出现变形的概率，长期承受管路振动和压力波动时，过渡位置也不会出现疲劳裂纹。螺栓通孔的孔径比配套螺栓的公称直径大2mm，这个间隙是特意预留的安装调整量，现场对接两段管道时，如果管道存在轻微的同轴度误差，可以通过这个间隙微调法兰的位置，让螺栓顺利穿入，不需要强行撬动管道导致法兰或者管道出现变形，当然这个间隙也控制在合理范围内，不会因为间隙过大导致锁紧后法兰出现偏移，影响密封垫片的压缩量均匀性。上部颈段的外径和对接管道的外径保持一致，

　　现场焊接时可以直接将管道和颈段端部做对焊处理，焊缝为环向对接焊缝，相比平焊法兰的角焊缝，对接焊缝的焊接强度更高，探伤检测也更容易实施，对于压力管路来说，焊缝质量更容易得到保证，长期运行过程中焊缝位置出现泄漏的概率更低。从实际使用的角度出发，304材质的法兰不需要额外做防腐涂装处理，表面经过简单的酸洗钝化处理就可以获得良好的耐腐蚀性能，在户外或者潮湿环境下使用也不会出现锈蚀剥落的问题，后期维护不需要定期做防腐补漆，维护成本比碳钢法兰低很多，当然对应的成本也更高，所以选型时一般只在有腐蚀或者洁净要求的工况下使用，普通无腐蚀的水循环管路一般不会选用这种材质。整个法兰的厚度设计也是经过受力校核的，法兰盘的厚度保证在螺栓锁紧时不会出现翘曲变形，如果法兰盘厚度过薄，锁紧螺栓时法兰盘面会出现变形，导致密封面的垫片压缩量不均匀，局部位置压缩量不够就会出现渗漏，而厚度过大则会增加不必要的材料成本和整体重量，这款法兰的厚度取值刚好匹配对应公称压力下的强度要求，在保证刚性足够的前提下尽可能控制了整体重量。颈段的高度设计也做了优化，既保证了和管道对接焊接时有足够的操作空间，不会因为颈段过短导致焊接时热量传递到法兰密封面，造成密封面受热变形，也不会因为颈段过高导致整体结构冗余，增加不必要的材料消耗。
