CA6140车床用圆柱销定位紧固零件

　　在普通卧式车床的装配与运维场景中，圆柱销是承担定位、连接与载荷传递的核心基础零件，本次建模的圆柱销适配CA6140系列车床的多处装配节点，可覆盖床头箱部件定位、进给机构连接件紧固、溜板箱附件定位等多类工况需求。从功能特性来看，这类圆柱销依靠过盈配合装入铰制后的销孔，既能固定两个被连接件的相对位置，也能在轻载传动场景下传递一定的横向载荷与扭矩，相比螺纹连接件，其定位精度更高，抗剪切性能更稳定，不会因为设备长期运行产生的振动出现松脱偏移，是机床装配中保证部件同轴度、位置度公差的关键零件。设计过程中优先考虑了车床运行的实际工况，销体采用等直径圆柱结构，端面做了微小倒角处理，既方便装配时顺利导入销孔，也能避免压装时刮伤销孔内壁破坏配合精度；

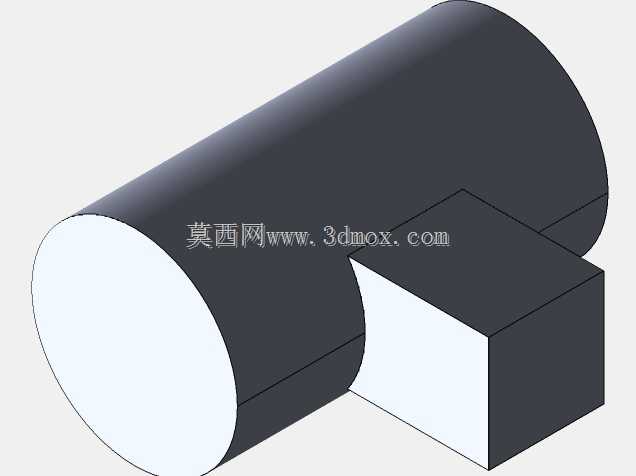

　　销体的圆柱度公差控制在IT6级区间，表面粗糙度达到Ra1.6，保证与销孔的配合面接触均匀，不会出现局部应力集中导致销体变形或者孔壁磨损。从安装边界来看，这类圆柱销的长度选型需要匹配被连接件的总厚度，压装后销体两端不突出被连接件的安装平面，避免干涉周边其他运动部件的运行轨迹；销孔需要在两个被连接件完成预装定位后一次性配铰完成，禁止单独加工单件销孔后再进行装配，否则会出现定位偏差，影响部件的装配精度。在车床的大修场景中，这类圆柱销也是经常更换的易损辅件，当销体出现磨损、剪切变形或者销孔出现椭圆变形时，需要更换对应尺寸的圆柱销，重新配铰销孔来恢复部件的原有装配精度，保证车床的加工精度满足工艺要求。建模过程中还原了圆柱销的所有结构细节，倒角尺寸、直径公差、长度参数均参考CA6140车床的原厂装配图纸设定，可直接用于虚拟装配仿真、维修工艺模拟、零部件选型参考等场景，也能为机床备件的测绘加工提供三维尺寸参照。
