SAE法兰夹式连接卡箍结构设计

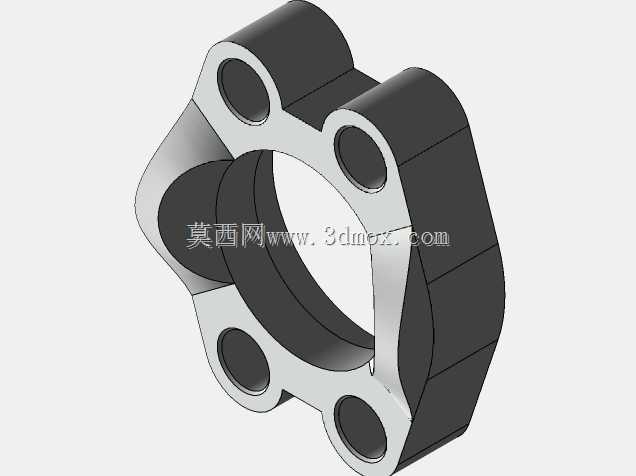

　　这类对开式SAE法兰卡箍，主要应用在中高压液压系统的管路对接场景，常见于工程机械液压站、注塑机油路、机床液压润滑回路、重型设备液压管线的法兰对接位置，用来替代传统的整体法兰螺栓紧固结构，在管路排布紧凑、后期需要频繁拆装维护的工位上适配性极强。从结构设计来看，该卡箍采用分体对合的结构形式，两个对称的夹体通过对接面拼合形成完整的卡接环腔，内侧的卡合弧面精准匹配SAE标准法兰的凸缘轮廓，安装时不需要将管路端部的法兰完全对位穿入整体套环，只需要将两个夹体从法兰对接处的两侧扣合，再通过四个安装孔穿入螺栓锁紧即可，相比整体式法兰套，在管路已经完成预排布、操作空间狭窄的现场安装场景下，能大幅降低装配难度，减少管路拆装时的对位调整工作量。

　　卡箍的四个安装孔采用对称分布设计，孔位的中心距严格匹配对应通径SAE法兰的安装尺寸，锁紧时螺栓的预紧力会通过夹体的斜面结构均匀转化为对法兰端面的轴向压紧力，保证法兰对接面的密封圈能获得均匀的压缩量，避免局部压力不足导致的渗漏，或是局部压力过大造成的密封圈剪切损坏。夹体的外侧做了加厚的承力结构，在螺栓锁紧的受力位置设置了加强凸台，避免长期受交变油压作用时夹体出现变形张开的问题，卡箍的内圈卡接面做了精准的倒角过渡，安装时能自动导正对接的两个法兰片，抵消管路排布时存在的少量轴向错位，降低现场安装的对位精度要求。从安装边界来看，该卡箍的外轮廓尺寸经过优化，相邻两个安装孔的外侧没有多余的突出结构，在多组法兰并排密集排布的阀组安装面上，

　　不会出现相邻卡箍干涉的问题，卡箍的厚度方向尺寸控制在对应通径法兰的标准安装间隙范围内，不需要额外放大管路之间的排布间距，能有效压缩液压阀组、油路块的整体设计尺寸。在实际工况适配中，这种卡箍结构能承受液压系统常见的压力波动与管路振动，夹体的受力路径经过优化，螺栓锁紧后的应力均匀分布在整个夹体环面上，不会出现局部应力集中导致的断裂问题，相比传统的两片式法兰用四根螺栓直接对接的形式，这种卡箍结构只需要锁紧四根螺栓就能完成两个法兰的固定，同时卡箍本身的对中特性还能避免法兰对接时出现偏斜，减少管路安装时的应力集中，降低长期运行过程中管路焊缝、接头位置出现疲劳渗漏的概率。设计建模过程中，卡箍的每个安装孔位置、内卡弧面的曲率、

　　夹体对接面的贴合精度都做了参数化关联，调整通径参数时可以直接驱动整个结构的尺寸更新，适配不同通径规格的SAE法兰连接需求，夹体的所有棱边都做了工艺倒角，既避免加工过程中出现锐边割伤操作人员的问题，也能消除热处理过程中的应力集中点，提升零件的整体结构强度。
