威普WY12三芯法兰式航空插头结构

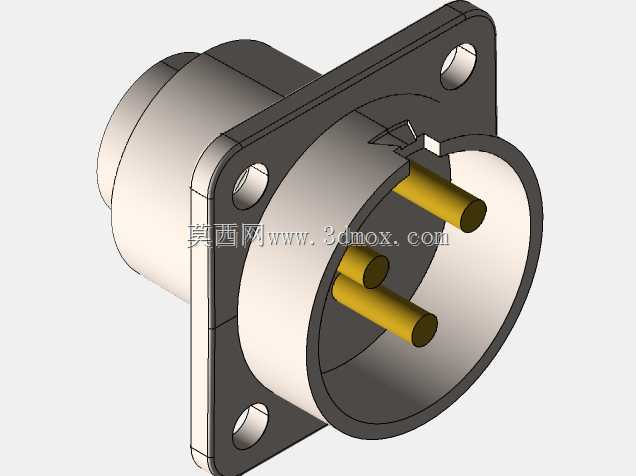

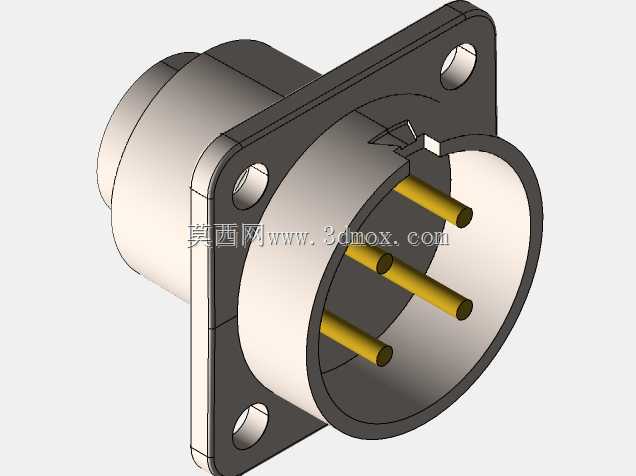

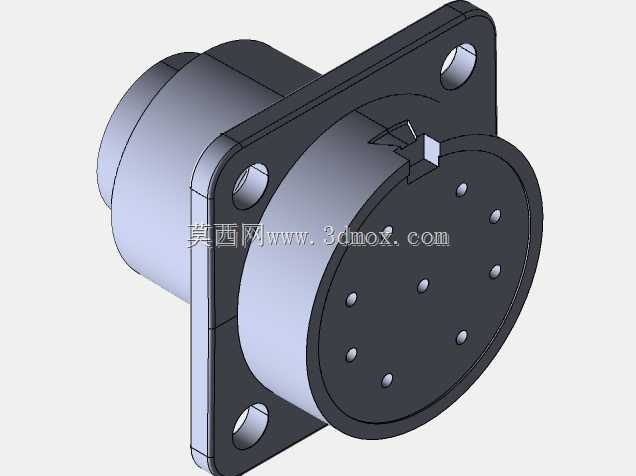

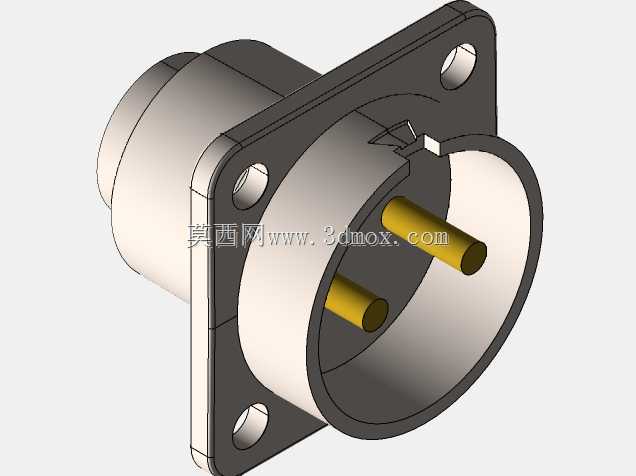

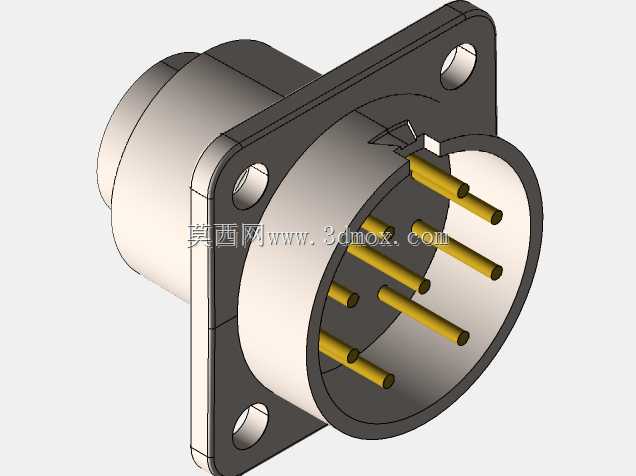

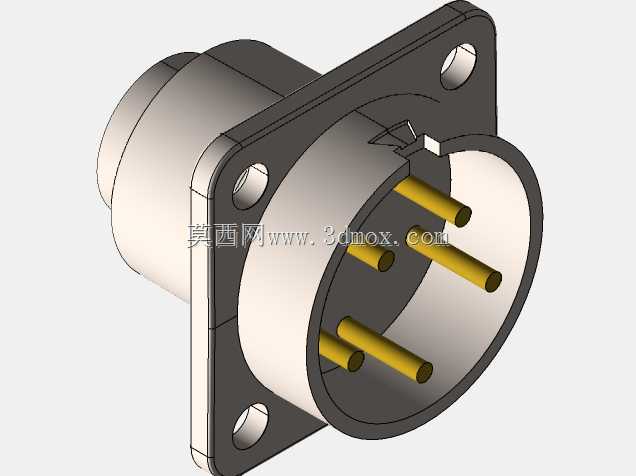

　　这套三维结构对应威普WY系列中WY12规格的三芯法兰安装式航空插头，属于小尺寸圆形电连接器里很常见的一类面板固定接插件。从模型呈现的结构来看，前端为带内空腔的圆筒插合端，内部伸出三根镀金插针，插针沿圆周方向按防错角度排布，既保证公母端对接时相位唯一，也避免多芯线缆在通电、信号传输过程中出现针脚错接。后部衔接方形法兰盘，法兰四个角预留沉头安装孔，可直接通过螺钉锁紧在设备箱体面板、机柜侧壁或者小型机电装置的安装板上，法兰与圆筒壳体之间形成清晰的安装贴合面，装配时不需要额外设计复杂的转接支架。

　　在实际设备场景里，这类小直径航空插头多用于紧凑型数控附件、检测仪器、小型伺服执行机构、医疗实验设备、舞台灯光以及工业手持终端的电源或低压信号引出端。WY12的外径控制在十几毫米量级，适合面板开孔空间紧张、又需要频繁插拔维护的位置；相比普通民用直流插头，它的金属壳体能够提供更好的机械防护和一定的屏蔽作用，法兰固定方式也比螺纹锁紧式插座更适合面板厚度较薄、背面操作空间有限的箱体。三根插针通常可分别对应火线、零线、地线，或者直流正、负与接地端，能够满足小功率供电、传感器信号转接等基础连接需求。

　　建模时需要重点处理几处工程边界。首先是法兰盘的外形与孔位，方形法兰的边长、安装孔中心距、沉孔深度决定了面板开孔和螺钉选型；模型中四个孔沿法兰对角分布，贴合面要保持平面连续，不能在装配时出现壳体与面板干涉。其次是前端圆筒的插合直径，公头外壳与配套母座之间存在配合间隙，三维造型中圆筒壁厚、端口倒角和内腔台阶都要保留，倒角不仅方便对接导向，也能减少插拔时对绝缘件的磕碰。三根黄色插针位于绝缘基座内，针体伸出长度、根部圆角和相互间距需要符合接触件布局，针与金属外壳之间的绝缘区域不能被实体错误填充，否则会影响后续工程图中绝缘件、接触件和壳体的拆分表达。

　　从设计思路上看，该类连接器把机械固定、电气接触和防误插三个功能集中在很小的体积内。方形法兰承担面板定位与抗扭作用，设备拖拽线缆时，外力主要通过法兰螺钉传递到箱体，而不是直接作用在焊点或针脚上；圆筒外壳负责对接导向，并在插合后包覆接触区域，降低灰尘、金属碎屑触碰带电针脚的风险；三针非对称排布则让操作人员无法反向插入，减少现场维修中的误装概率。模型后部还保留了线缆侧的筒体过渡段，便于在完整设计中继续补充压线套、电缆夹或尾帽结构，从而实现线缆拉紧和密封。

　　尺寸校核时，应把安装边界分成三个区域理解：法兰外侧轮廓决定面板上需要避开的最大平面范围；圆筒插入面板或对接母座的长度决定前后侧预留空间；插针尖端到法兰贴合面的距离决定对接行程。若将其用于机床附属装置，还要关注法兰背面与箱体内线束的距离，保证焊线或压接端子后不会顶到内壁；若用于便携式设备，则需控制法兰螺钉头部不外露过高，避免搬运时刮擦。整体结构虽然不复杂，但对孔位同轴度、插针位置度和壳体配合间隙的表达比较关键，适合作为电气面板布局、连接器选型校核以及设备装配干涉检查时的参考结构。
