威普WY12系列方形法兰航空连接器结构

　　在工业电气互联场景里，这类带方形安装法兰的圆形连接器，常被用在户外电源接驳、工业设备分舱走线、移动机电设备的线缆对接环节，相比普通插拔式接线端子，它的抗振防松表现更适配存在持续振动、偶尔有淋溅风险的工况，比如车间内的移动稳压供电单元、户外临时配电的分线节点、小型机电设备的电源输入端口，都能见到这类结构的接插件应用。

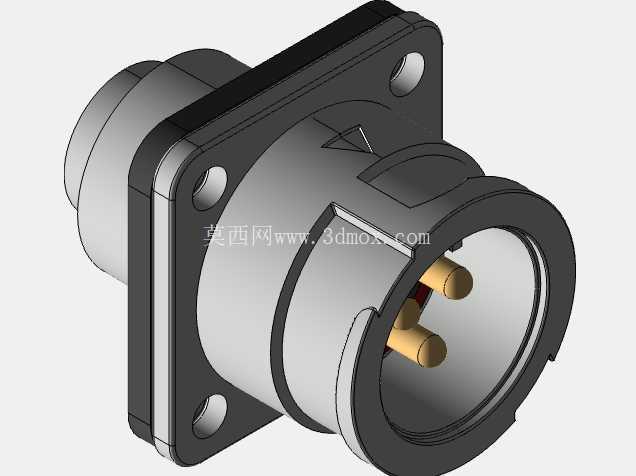

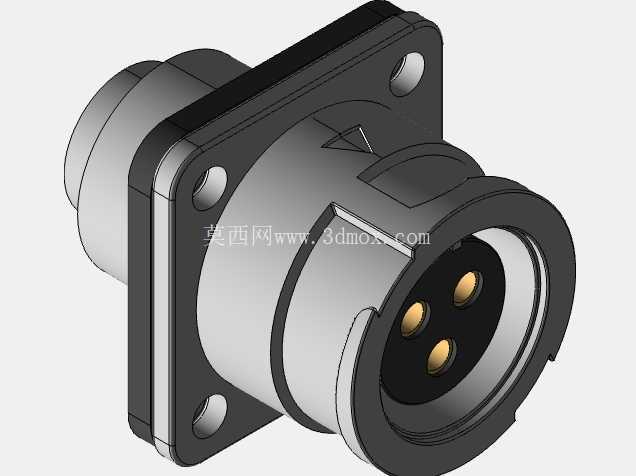

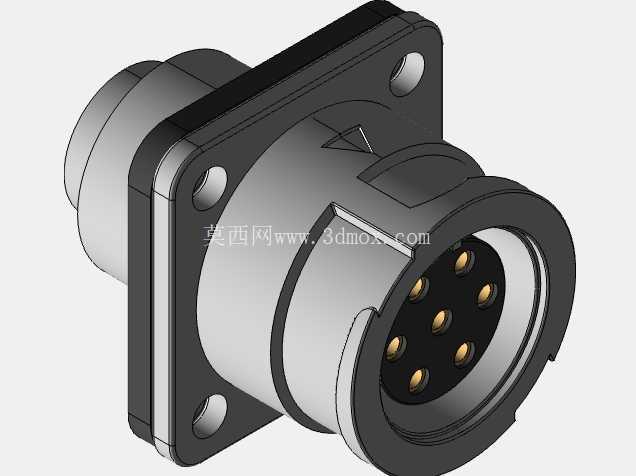

　　从实际功能来看，这款连接器属于电源类接插件，插合端内置的多根铜质插针负责大电流通路的导通，插合面的导向结构能避免插针错位顶弯，外壳的金属主体既可以做接地屏蔽层，也能抵御日常的轻微磕碰，避免内部绝缘结构受损。法兰盘上的四个安装孔是通孔设计，适配M3或者M4规格的固定螺丝，安装时可以从设备面板外侧穿入，在面板背面用螺母锁紧，也可以直接在设备面板上攻对应规格的螺纹孔，直接拧入固定，两种安装方式都能保证连接器和设备面板的贴合度，避免缝隙过大导致灰尘、水汽渗入设备内部。

　　设计这款连接器的三维结构时，首先要确认的是安装法兰的边界尺寸，法兰的方形外轮廓要和设备面板上的开孔匹配，法兰厚度要兼顾安装强度和面板外侧的突出量，避免突出过多影响设备外装的其他部件排布。插合端的外壳台阶尺寸要和配套的插头内孔尺寸做公差配合，保证插合时的顺滑度，同时插合到位后有足够的卡合保持力，不会因为设备运行的振动出现松脱。内部插针的排布要遵循电源连接器的相位间距要求，不同极性的插针之间要留够电气间隙，插针根部的绝缘基座要和金属外壳做过盈配合，避免基座在外壳内出现转动或者轴向窜动，导致插针位置偏移。

　　尾部的线缆接入端做了阶梯式的缩径结构，这个位置是用来装线缆密封套或者尾部线夹的，当线缆从尾部穿入和插针压接完成后，装上尾部的固定配件，既能夹紧线缆外层护套，避免线缆被拉扯时直接把力传到插针压接点导致松脱，也能填充尾部和线缆之间的缝隙，提升整体的防护等级。插合端外壳上的三角标记是对位标识，插合时需要把插头的对应标记和这个三角对齐才能插入，能有效避免盲插时插针错位，也能保证插合后锁紧结构的位置对应。

　　在做设备选型匹配时，首先要核对法兰安装孔的中心距，确保和设备面板上预设的安装孔位一致，其次要确认插针的载流量参数是否匹配回路的工作电流，还要看插合端的外径是否和设备上预留的插拔操作空间匹配，避免安装后周围空间不足，导致插头插合或者拆卸时操作困难。建模过程中，金属外壳的拔模角度要控制在合理范围，兼顾压铸生产的脱模需求和装配时的配合精度，插针的伸出长度要精准控制，既要保证插合后接触面积足够，又不能伸出过长导致插合初期插针受力弯折。绝缘基座的内部卡槽结构要和插针的限位台阶匹配，保证插针压入后不会出现轴向退针的情况，法兰安装孔的沉台深度要和所选螺丝的头部高度匹配，避免螺丝锁紧后头部突出法兰表面，影响连接器和面板的贴合平整度。
