双柄齿轮传动手动开罐器结构设计

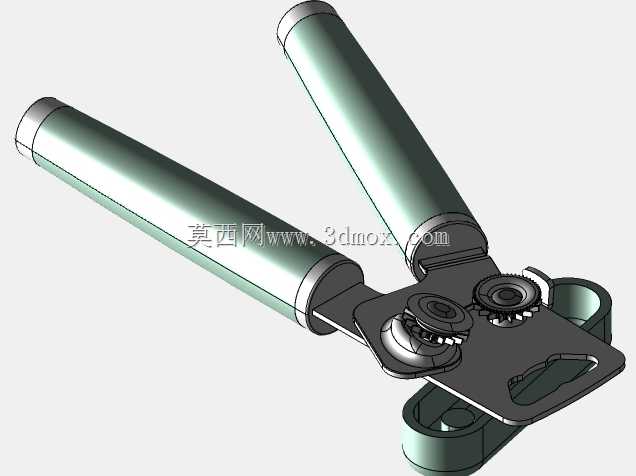

　　这款手动开罐器采用双长柄握持、齿轮啮合进给与旋转切边相结合的结构形式，整体围绕手持施力、罐体定位、滚轮牵引和刃口裁切四个动作链展开。长手柄采用圆柱形态，表面连续光滑，握持段长度占整机比例较大，适合双手或单手握持后施加闭合力矩；手柄末端做封闭处理，避免管材端口外露，也便于日常清洗时减少边角积污。两根手柄在中部通过铰接关系形成钳式开合，前端工作头随手柄闭合而收拢，使用者可以根据罐口卷边厚度调整夹持开度。

　　工作头区域是整套结构的核心。两片金属夹板构成安装基体，夹板之间布置牵引齿轮、裁切刃轮、支撑轴和定位挂钩。牵引齿轮外缘带齿，工作时贴合金属罐盖卷边，齿轮转动带动罐体沿切边方向进给；裁切刃轮与牵引轮保持固定中心距，刃口压入罐盖与卷边交界位置，在进给过程中连续切开薄板。齿轮与刃轮均通过短轴支承在夹板上，轴端设置限位结构，防止轮系在反复开合和转动中侧向脱出。夹板前端开设异形挂孔，既可以在不使用时悬挂收纳，也兼顾局部减重和造型识别。

　　从实际使用场景看，这类工具主要面向厨房、餐饮备餐、食堂加工和户外食品处理等需要频繁开启金属密封罐头的场合。与单纯依靠刀片撬起罐盖的方式不同，齿轮牵引结构把人手的握合力转化为连续进给运动，裁切路径沿罐口卷边行进，开启过程更平稳，切口边缘相对连续，能够减少罐盖局部撕裂和毛刺翘起。手柄较长带来的力臂优势，使手部在闭合夹持时不需要过大的捏合力，适合长时间重复操作；双柄对称布局也有利于左右手握持互换，降低单侧手腕负担。

　　结构设计上，轮系中心距、刃轮切入量和夹板开合行程需要相互匹配。若牵引轮与刃轮间距过大，罐盖卷边无法被稳定夹持，进给时容易打滑；间距过小，则会造成卷边过度挤压，转动阻力升高，甚至把薄板压死在两轮之间。刃轮切入量应控制在切开罐盖薄板而不明显切入罐体卷边主体的范围内，这样既能保证罐盖顺利分离，又能避免金属屑过多产生。手柄铰接点靠近工作头后方，使前端夹持力随手柄闭合逐步增大，符合手动工具先定位、后夹紧、再旋转进给的操作逻辑。

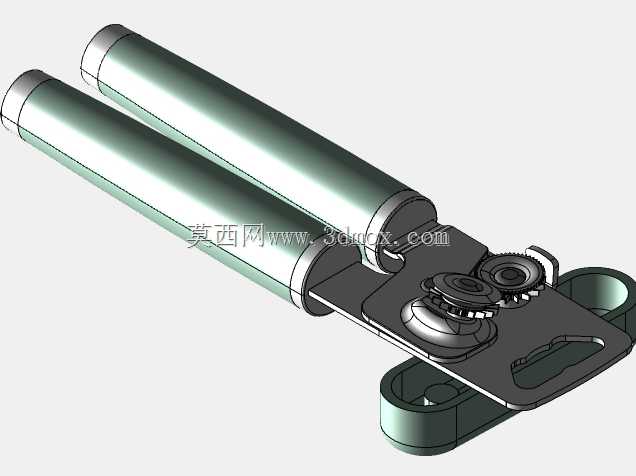

　　外形边界方面，整机呈细长钳状，闭合状态下两根手柄近似平行，前端工作头宽度明显大于手柄直径，最大外轮廓集中在齿轮和夹板区域。手柄圆柱轴线与工作头平面形成一定夹角，握持时手部可以避开罐身顶部，减少 knuckle 与罐体干涉。收纳时可通过前端挂孔悬挂，也可将双柄合拢后放入抽屉；工作头下方的钩状定位件用于扣住罐口卷边，使工具在初始夹持时快速找到支撑位置，避免刃轮在罐盖表面空转。

　　建模时需要重点表达手柄管材与端部封盖的同轴关系、夹板平行间距、轮系啮合位置以及铰接轴的装配关系。手柄金属质感与夹板钣金件应区分表现：圆柱柄适合采用回转体特征建立，夹板可通过轮廓拉伸、孔位切除和局部折弯还原，齿轮与刃轮则需要体现齿形、刃口和轴孔。装配验证中应检查手柄开合时夹板是否同步收拢，齿轮转动是否与罐口卷边保持接触，前端挂钩在闭合状态下是否与刃轮形成稳定夹持通道。

　　该结构没有复杂外部动力，依靠机械传动完成开罐动作，可靠性主要取决于轮轴耐磨、刃口硬度和铰接间隙。长期使用后，牵引齿轮齿面若磨损会降低进给能力，刃轮钝化会使裁切阻力增大，因此在结构细化时应为轴孔配合、轮片厚度和刃口热处理预留设计余量。整体零件数量少、拆装路径清晰，既适合作为手动五金工具的结构练习案例，也可用于理解齿轮进给、杠杆夹持和薄板裁切在日常器具中的综合应用。
