CA6140车床分区主席式安装支座结构

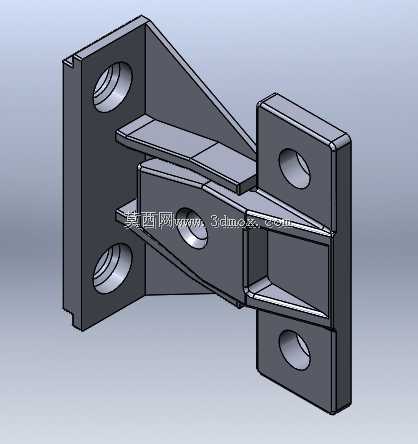

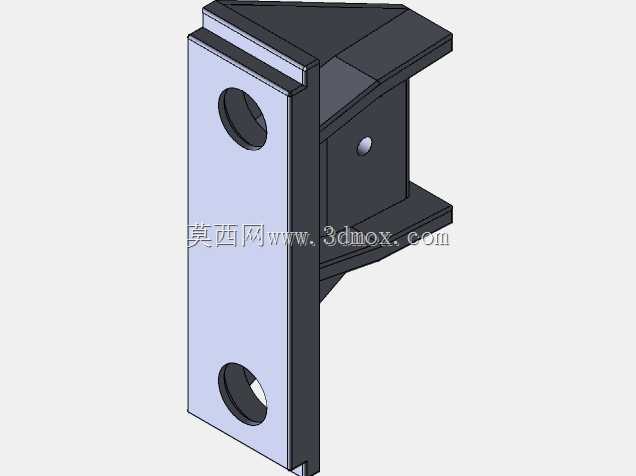

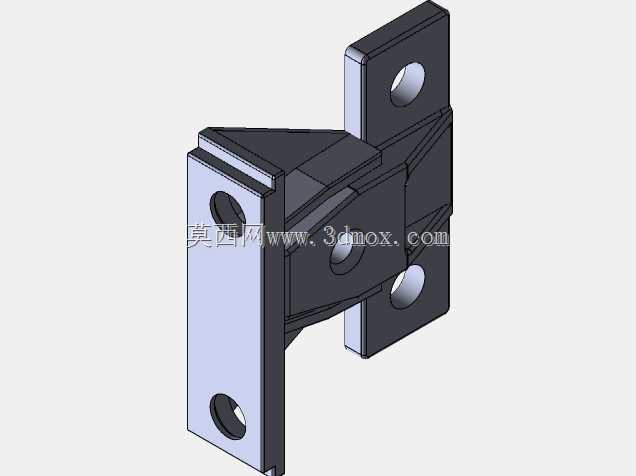

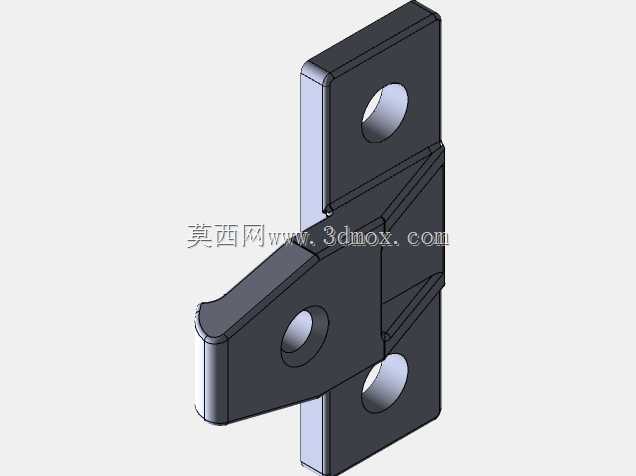

　　在普通卧式车床的进给箱、溜板箱与床身导轨侧的辅助安装工位中，这类双侧带孔的角向连接支座承担着跨距支撑与定位基准的双重作用，其结构形态对应CA6140系列车床床身中段的分区安装位，现场常被维修班组俗称为分区主席支座，本质是一块将垂直安装面与水平承托面整合为一体的焊接式或铸造式支撑构件。从三维结构上拆解，构件左侧为一块竖直贴装板，板面上加工有上下两个同轴沉头通孔，孔位边缘预留出螺栓头沉入的台阶面，装配时该板面完全贴合车床床身侧壁的预先加工基准面，通过两枚内六角圆柱头螺栓贯穿锁紧，沉孔结构可避免螺栓头部外露干涉溜板沿导轨的纵向行程。构件右侧则延伸出一组上下对合的夹装臂，上臂与下臂各自开设一个同轴光孔，两臂之间留出规整的矩形夹持空腔，

　　空腔的上下壁面经过铣削找平，用于穿装并夹紧横向布置的操纵杆、定位销轴或是小型行程开关的安装轴段，两枚锁紧螺栓从右侧光孔穿入后，可带动上下臂产生微量弹性变形，把中间穿过的杆件牢牢抱死，实现轴向位置与周向角度的双重固定。中间连接区域没有采用单薄的直角折弯板，而是布置了两道斜向加强筋，筋板从左侧竖板的中上部一直延伸到右侧夹装臂的根部，形成三角形封闭承力格局，这种设计思路完全针对车床工作时的振动工况——车床在主轴回转、刀具断续切削过程中会产生持续的中频振动，单薄的直角支撑板极易在焊缝拐角处萌生疲劳裂纹，而斜向筋板可将夹持端受到的径向载荷直接分流传递到竖板的安装螺栓孔附近，避免连接根部出现应力集中的薄弱断面。

　　建模过程中首先要敲定的是安装边界尺寸：左侧竖板的孔距需要严格匹配CA6140床身侧壁的原有螺纹孔位，两孔中心距偏差需控制在0.1mm以内，否则现场安装时会出现螺栓无法穿入的错位问题；竖板的整体厚度取12mm至15mm区间，既保证贴装时的刚性，又不会过度挤占床身外侧的操作空间。右侧夹装臂的开合空腔宽度根据被夹持杆件的常用直径设定，常规规格取20mm至30mm，可兼容车床上多数操纵拉杆、润滑管路固定座以及小型限位装置的轴径，上下臂的外端面保持平齐，光孔采用H7级公差加工，穿入的螺栓配合螺母锁紧后，夹臂的变形量均匀分布在整个臂体长度上，不会出现局部压溃杆件表面的情况。从实际使用场景来看，这类支座在车床改造项目中使用率很高，

　　比如给老旧CA6140加装数控进给系统时，需要在床身侧部安装行程限位开关、原点接近开关以及走线拖链的固定端，原有床身并没有预留对应的安装点位，此时就可以利用床身侧壁已有的工艺螺纹孔固定该支座，再通过右侧的夹装臂快速固定传感器的安装杆，不需要在床身上重新钻孔攻丝，避免了对床身铸件本体的破坏。在常规维修场景中，该支座也可替代原有磨损的操纵杆定位架，老式车床的操纵杆支架长期使用后会出现孔位磨大、定位松旷的问题，导致换挡操纵时档位定位不准，更换这种带加强筋的一体式支座后，夹持刚性相比原有的薄钢板冲压支架提升数倍，操纵杆的晃动量可控制在0.5mm以内。结构设计时还特意在各块板件的交接位置做了圆角过渡，没有留下尖锐的直角拐角，铸造生产时可避免铸件冷却过程中在拐角处产生缩松缺陷，焊接加工时也能减少焊缝的应力集中，所有外露的板件边缘都做了倒角处理，安装调试时不会划伤装配人员的手部。整个构件的外形轮廓完全避让开车床溜板的运动包络线，竖板外侧到夹装臂最外端的总长度经过反复校核，即使溜板移动到最近工位，其上的刀架手柄、冷却管路接头也不会和支座发生碰撞，不需要在设备运行时额外调整周边部件的位置。夹装空腔的内壁面没有做多余的装饰性加工，只保证夹持区域的平面度，既降低了加工工时，又能在锁紧时通过微观粗糙面增大和被夹持杆件的摩擦力，防止杆件在长期振动下出现轴向窜动。
