工业设备门体搭扣式安全锁具结构

　　这类搭扣式锁件常出现在机床防护门、电气控制柜、检修盖板、小型设备舱门以及需要频繁开合的钣金箱体上，核心作用不是承担大载荷，而是在闭合后提供稳定预紧，抵消振动带来的松脱趋势，同时让门板与密封面保持贴合。现场使用时，操作人员扳动外侧扣体即可完成解锁或锁合，锁舌随联动机构伸入门框挡边，形成明确的机械限位；对于需要防止误开启的工位，还可在锁体预留孔位处加装挂锁或限位销，避免设备运行中防护门被随意打开。

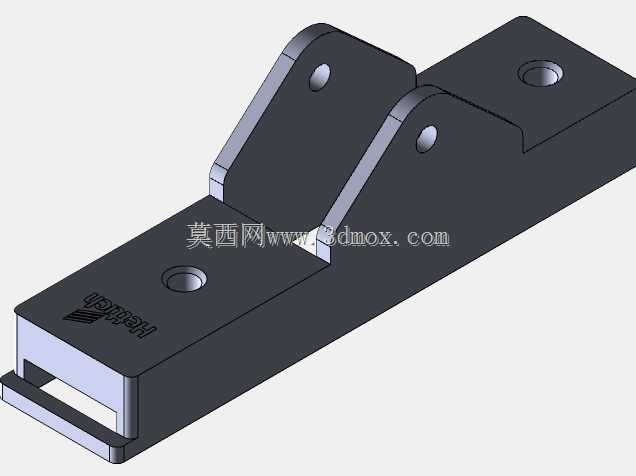

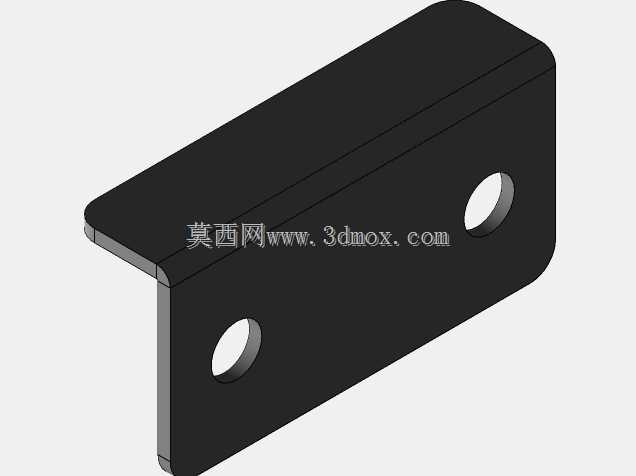

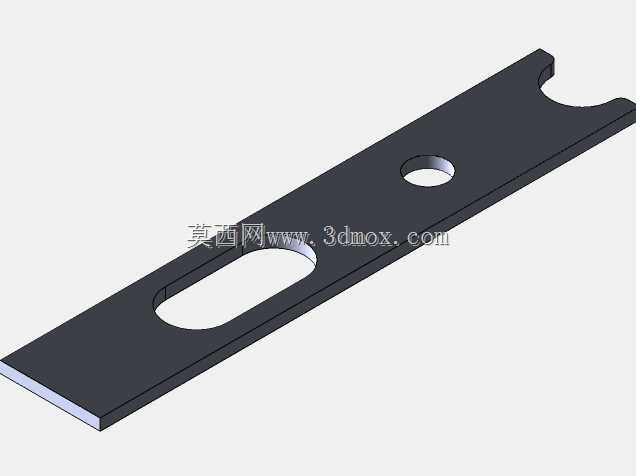

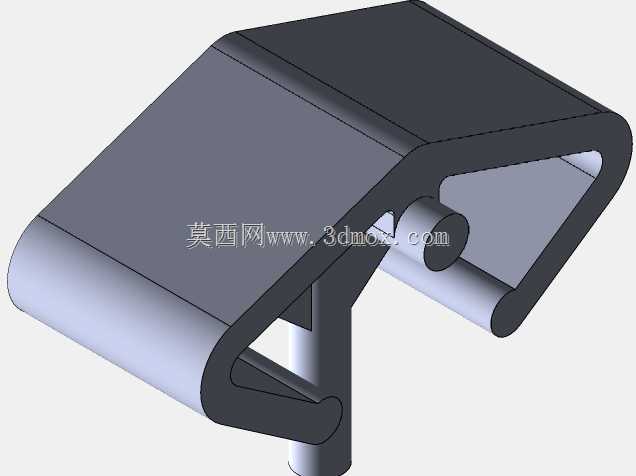

　　建模时先从安装基准入手：后部立板作为贴合门板的基准面，两处圆孔对应紧固件位置，孔距、边距和板厚都要按门板可用空间校核，避免螺钉头与内部线束、筋位干涉。上部伸出的锁舌与门框扣合，其伸出长度决定扣合余量，太短会在振动后脱开，太长则造成关门阻力大、对位困难；前端扳扣围绕转轴运动，曲面和过渡圆角按照手握操作与冲压成型习惯处理，既减少应力集中，也避免锐边划伤。

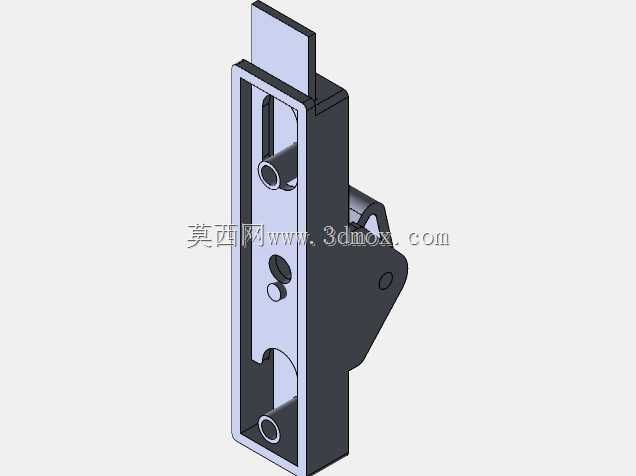

　　外形上整体为窄长立式布局，适合安装在门板侧边或框架立柱上，占用正面宽度较小；底座与活动扣之间留有装配间隙，保证转动顺畅但不出现明显晃动。安装边界需要重点核对三个方向：门板外侧到扣体最外端的凸出距离，决定周边是否有管线或相邻部件；锁舌顶部到门框挡边的重合量，决定锁紧可靠性；底座螺钉孔到门板边缘的距离，关系到钣金局部强度。

　　在防护设备场景中，锁具还要配合密封条使用。扣合后，扳扣产生的压紧力通过锁体传递到门板，使橡胶条均匀压缩；因此结构上不能只关注外形，还要让力流从扣手、转轴、底座到安装面连续传递。若门板较薄，底座下方应增加补强板或焊接螺母，防止反复开合后孔位变形。三维建模时可将活动扣按转动关系装配，检查最大开启角度下是否与门板表面、螺钉头或门框碰撞；同时保留锁舌与挡边之间的少量调节余量，便于现场吸收钣金焊接误差。

　　该类零件虽然体量小，但直接关系到设备维护效率和防护可靠性。设计中应把操作空间、锁紧行程、安装孔位、密封压紧和防误开功能一起考虑，使锁具在频繁启闭、油污粉尘和设备振动环境下仍能保持明确到位感。
