大功率ZETTLER电磁继电器结构三维建模

　　这款ZETTLER品牌大功率电磁继电器的三维结构，还原了工业控制回路里最常见的负载通断执行元件的完整外形与安装特征。从实际工程应用场景来看，这类40A等级的继电器大量部署在配电控制柜、暖通空调机组、工业加热设备、光伏逆变系统以及大功率电机启停回路中，核心作用是用小电流控制信号驱动线圈，间接承载主回路大电流负载，避免控制端直接通断高压大电流带来的触点烧蚀与操作风险，同时实现控制回路与主功率回路的电气隔离。

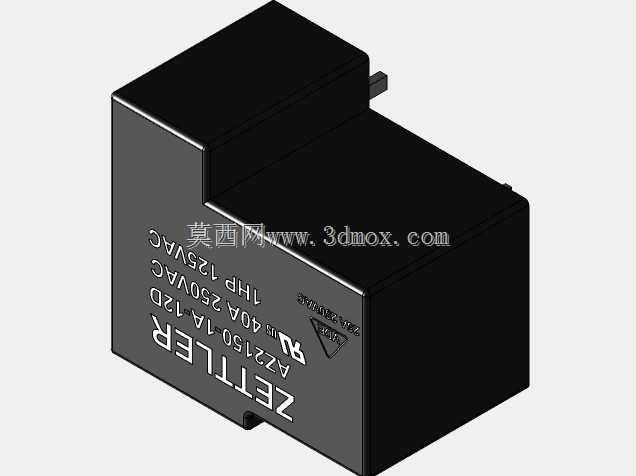

　　建模过程中首先梳理了产品的外形边界：整体为黑色阻燃工程塑料封装的方块式壳体，壳体顶部预留了线圈引脚与主回路功率引脚的伸出区域，引脚排布严格对照实物的间距与截面尺寸，保证后续在PCB布局或者导轨安装座设计时，开孔位置、引脚避让空间完全匹配。壳体侧面的标识区域完整还原了丝印参数的位置，包括额定载流40A、耐压250VAC、电机负载1HP/125VAC以及VDE、UL安规认证标识的排布，在做设备整机三维布线评审时，可以直接通过模型确认标识朝向，避免装配后铭牌被线束或者相邻元件遮挡，方便后期运维人员快速核对元件规格。

　　设计思路上优先还原了继电器的安装约束：这类元件既可以直接插装在控制电路板上，也可以搭配配套插座安装在DIN导轨上，建模时壳体底部的定位凸台、卡扣卡槽的尺寸都按照实物测绘数据还原，周边预留的安全间隙也符合电气安规要求——高压引脚之间的爬电距离、继电器本体与周边发热元件的散热间距都在装配设计阶段就可以通过三维模型校核，不用等到样机打样后才发现绝缘距离不足或者元件干涉。

　　功能特性层面，模型还原了继电器内部封装的外部轮廓特征：外壳的分模线、顶部的泄压小凹槽、引脚根部的注塑封胶凸台都做了细节呈现，结构工程师在做柜体布局时，可以准确评估继电器工作时的发热空间：大功率继电器在满负载载流时线圈与触点会产生一定温升，周边不能紧贴布置热敏元件或者走线槽，三维模型里可以直接测量继电器外壳到相邻元件的净空，预留出对流散热的通道。同时模型的外形尺寸完全匹配实物的长宽高参数，在做面板开孔、插座选型时，可以直接调用模型做干涉检查，比如多台继电器并排安装时的引脚间距、插拔操作所需的手指操作空间，都能在装配环境里提前验证，避免出现装配后继电器无法插拔、接线端子工具没有操作空间的问题。对于电气设计人员来说，这个精准的外形模型也能直接导入Kicad等PCB设计环境完成板级布局对齐，保证结构设计与电路板设计的元件库完全统一，减少结构与电气设计之间的对接误差。
