航天赛事用嵌套式快接连接构件

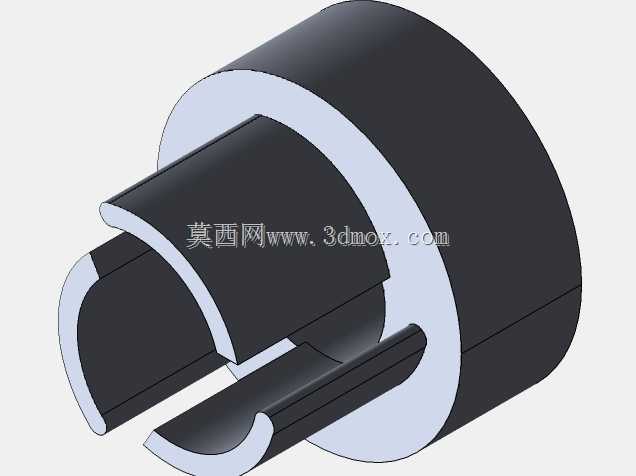

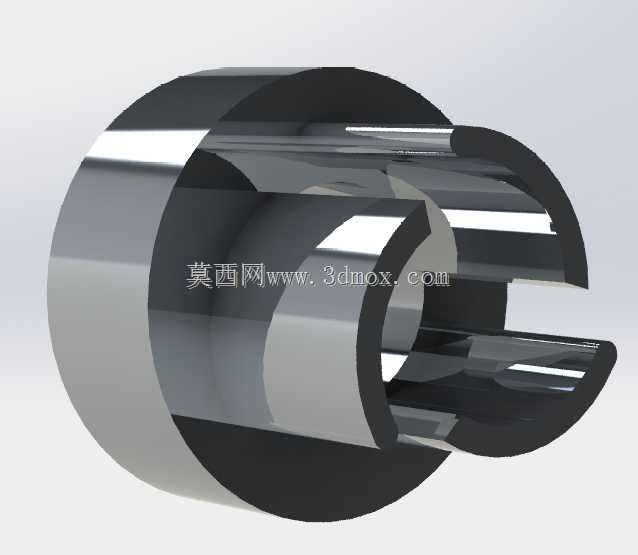

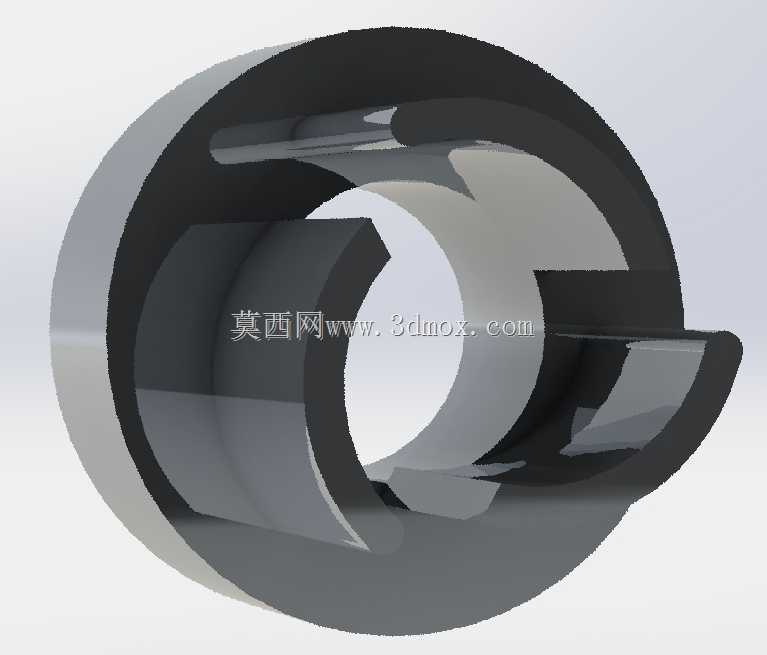

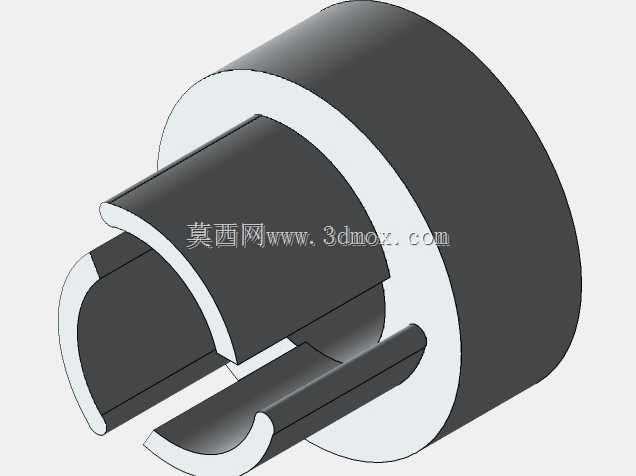

　　这类嵌套式连接构件最初面向航天赛事的快速装配需求开发，核心使用场景集中在探空火箭地面管路快接、舱段模块化对接、试验台临时气路/液路接驳这类需要反复拆装、又要保证对接同轴度的工况里。常规法兰对接需要逐颗拧紧紧固件，野外试验或者赛场装配时耗时长，对位偏差很容易造成密封面偏载，而这套构件采用内外双层套筒嵌套的结构形式，外层套筒承担径向定位与轴向拉脱限位，内层筒段预留通流或者穿装线缆的中空通道，端部开槽的弹性卡爪结构可以在对接推入时自动胀开、到位后卡入对接件的环槽，不需要额外紧固件就能完成轴向锁止，拆装时只需要沿轴向拉动外层解锁套，就可以让卡爪回缩脱离锁止位，单人徒手就能完成对接分离，非常适合赛事现场快速迭代、试验后快速拆解检查的作业节奏。

　　从结构设计思路来看，整个构件没有采用复杂的异形曲面，全部以回转体特征为基础，建模时先以中空内孔作为基准轴，所有同轴圆柱面、端面、环槽都围绕该基准标注同轴度与端面跳动公差，避免多层嵌套之后出现不同轴导致的卡滞。外层套筒的壁厚经过反复校核，既要保证弹性开槽段有足够的变形量让卡爪顺利胀开，又要保证锁止状态下能承受额定轴向拉力不会发生永久塑性变形，开槽的数量、槽端的止裂小孔都做了对应处理，避免反复拆装过程中槽口应力集中出现裂纹。内层筒的内径根据通流管径或者穿线束的最大外径预留了足够间隙，对接端面预留了密封件安装槽位，可以根据输送介质的不同换装O型圈或者平密封垫，气路工况下可以保证低压密封无泄漏，液路工况下也能兼容常规水、液压油类介质。

　　外形尺寸方面，整个构件整体为回转圆柱形态，最大外径控制在常规管夹的装夹范围内，不需要定制特殊工装就能固定在试验台架上，轴向总长度在满足嵌套行程、卡爪锁止长度、密封槽占位的前提下做了压缩，不会在舱段对接面外侧凸出过多造成额外的风阻或者安装干涉。安装边界上，构件的一端可以通过外螺纹或者卡套结构和固定侧管路/舱体接口连接，另一端作为快接端和配套的公头对接，外围不需要预留扳手拧动的大空间，只需要留出手指拉动解锁套的轴向操作空间即可，哪怕是在管路排布密集的舱体内部，也能伸手完成操作。构件的所有外露棱边都做了倒圆角处理，没有尖锐毛刺，装配过程中不会划伤操作人员或者刮蹭相邻的线缆、管路。

　　在实际工程应用里，这类快接构件也可以衍生到自动化生产线的快速换模气路、户外检测设备的临时管路接驳场景，相比传统螺纹连接，它的对接重复精度更高，每次嵌套到位之后径向间隙都控制在很小的范围，不会出现螺纹拧接时的角度偏差。建模过程中可以直接通过参数化调整内外径、嵌套长度、卡爪开槽数量，快速衍生出适配不同通径、不同拉脱载荷的系列化构件，不需要重新从零搭建结构。结构上没有细小的易脱落零件，所有锁止、解锁特征都集成在套筒本体上，维护时不需要拆分零散小部件，冲洗、检查都非常方便，哪怕在多沙尘的户外试验场地，少量灰尘进入嵌套间隙也不会造成解锁卡滞，往复拆装的耐久表现完全可以满足赛事多轮测试、生产线频繁换型的使用要求。
