三缸内燃机缸体总成结构设计

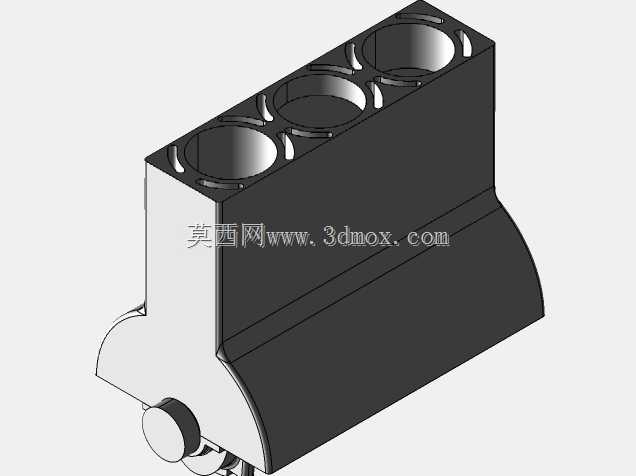

　　这套三缸缸体结构面向小排量直列三缸动力单元的本体设计，缸体上部沿直线排布三个独立气缸腔，顶部加工出贯通的气缸套安装孔位，孔口预留沉台与密封面，用于压装气缸套并承接气缸盖的压紧载荷。三缸沿轴向等距排列，缸心距在保证相邻缸间壁厚、冷却水套流通空间与螺栓布置的前提下尽量压缩，使整机长度控制在紧凑区间，适配横置前驱乘用车、小型工程机械辅机以及固定式动力机组的机舱边界。缸体上平面布置成规则矩形接合面，围绕各气缸孔分布缸盖螺栓孔、机油通道与冷却水道开口，接合面平面度要求高，需保证气缸垫在燃气爆发压力下不被冲蚀。

　　缸体下部向曲轴箱方向延伸，侧壁形成连续的箱型承载结构，底部为弧形轮廓以避让曲轴连杆运动轨迹。曲轴沿缸体长度方向横置，主轴颈支撑座横跨缸体下部，主轴承盖从下方装配并通过螺栓锁紧，构成曲轴的多点支撑体系。三缸机的发火间隔相对均匀，曲轴连杆在运转中产生的往复惯性力需要靠缸体自身刚度与平衡轴机构共同抑制，因此缸体侧壁在主轴承座区域做了加厚处理，并在箱体内部布置加强筋，将燃烧爆发压力通过缸壁传递到主轴承壁，再分散到整个曲轴箱框架，减少缸孔变形与裙部振动。前端伸出的轴颈结构用于安装曲轴前端带轮、正时齿轮或油封组件，后端则预留飞轮与变速器对接的安装界面。

　　从功能分区看，缸体内部同时容纳三套相互独立又彼此连通的介质通道。冷却水道环绕三个气缸孔布置，水套从缸体上平面与缸盖水套连通，冷却液在缸壁外围流动，带走活塞与燃气传递的热量，避免缸孔局部过热导致润滑失效；机油主油道沿缸体纵向布置，通过分支油道向主轴承、凸轮轴及活塞冷却喷嘴供油，回油通道则布置在缸体两侧，使润滑后的机油靠重力流回油底壳；曲轴箱内腔为连杆运动提供封闭空间，并通过通气结构与曲轴箱通风系统相连，控制窜气压力。缸体外侧预留了机油滤清器、水泵、启动机、发电机及各类传感器的安装凸台与螺纹孔，这些附件接口的位置在建模时需要结合外围管路走向与维修拆装空间一并校核。

　　设计思路上，该缸体采用整体式箱型结构，上部气缸区承受高温高压燃气载荷，材料与壁厚偏向耐热与抗压，下部曲轴箱区则侧重抗弯扭刚度，通过裙部延伸与加强筋形成框架。三缸布置相比四缸少了一组缸孔与对应运动件，整机长度更短、摩擦损失更小、整机重量更低，在小排量增压机型与混合动力专用发动机中应用广泛；但三缸机的一阶往复惯性力矩不平衡，需要在缸体前端或油底壳区域集成平衡轴，因此缸体前端腔室需要预留平衡轴驱动与支撑空间，建模时必须核对平衡轴旋转包络与曲轴配重、连杆大头之间的间隙。

　　外形与安装边界方面，缸体整体呈上部平直、下部弧形裙部的块状轮廓，长度由三缸缸心距累加决定，宽度方向以缸孔直径加水套壁厚及两侧螺栓凸台为限，高度从缸盖接合面延伸至主轴承盖结合面，前端伸出轴系安装结构。整机通过缸体两侧或下部的悬置安装点固定在车架或机舱支架上，安装点位置需避开运动件与排气管热区；缸体后端与变速器壳体对接，形成动力总成的刚性连接，对接面的同心度与螺栓孔分布直接影响曲轴与变速器输入轴的对中。建模过程中需重点保证缸孔中心距、主轴承孔同轴度、缸体上平面与曲轴孔中心线的垂直度等关键基准，这些尺寸在装配后决定活塞运动间隙、曲轴运转阻力以及整机的密封可靠性，是结构设计与数控加工中必须优先锁定的核心要素。
