低倍率可变倍率战术光学瞄准镜结构

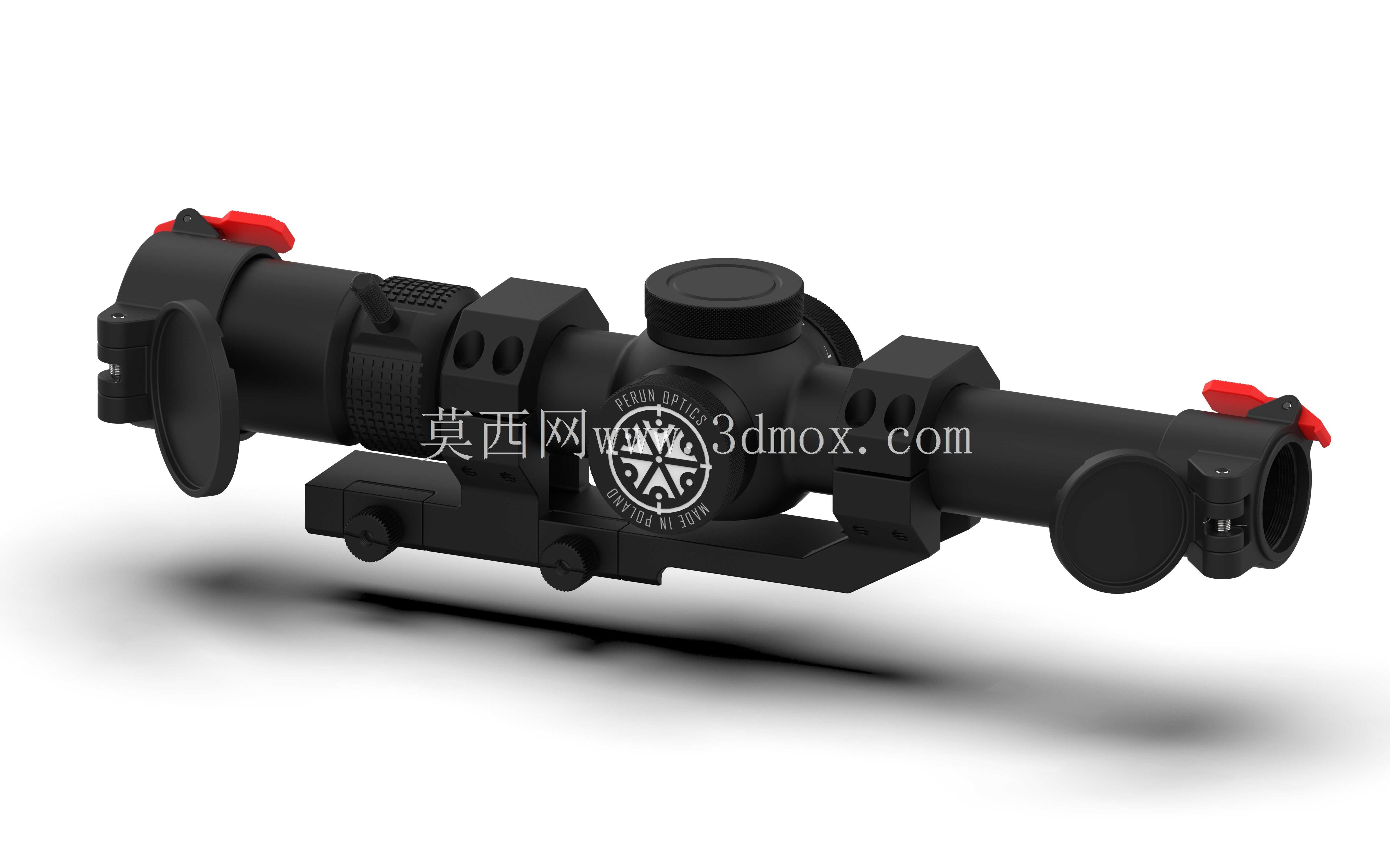

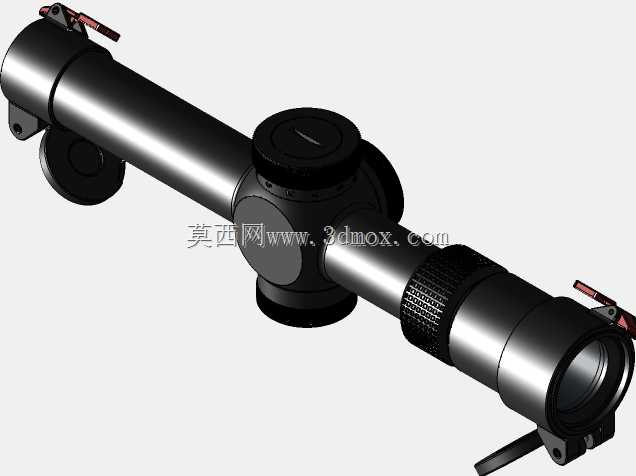

　　该结构围绕近距离快速接战与中低倍率观察兼顾的使用需求展开，镜身采用直管式低倍率变倍光学布局，物镜端与目镜端均设置翻盖式防护盖，闲置状态下可封闭镜片通道，避免野外携行时沙尘、泥水、树枝剐蹭对镀膜表面造成损伤；防护盖通过侧向铰接臂与镜身连接，翻开后依靠铰接位置的限位形态保持在镜体侧方，不会在射击振动后回弹遮挡视场。镜管中部集成调节炮塔，顶部炮塔用于弹道高低修正，侧部炮塔承担风偏修正，炮塔外壁加工细密防滑齿纹，戴战术手套操作时仍可获得足够摩擦阻力；炮塔盖采用圆形旋盖结构，内部预留调节旋钮、刻度盘和密封件的装配空间，调节机构外围通过阶梯止口与镜管主体配合，便于在建模时控制同轴度和装配间隙。变倍环布置在目镜前方区域，外环同样采用滚花防滑纹理，

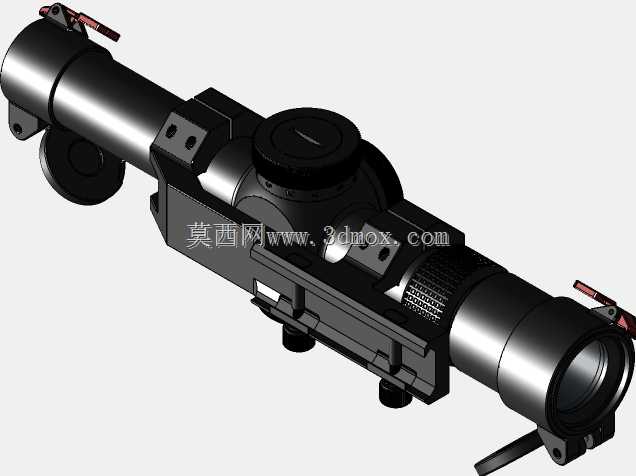

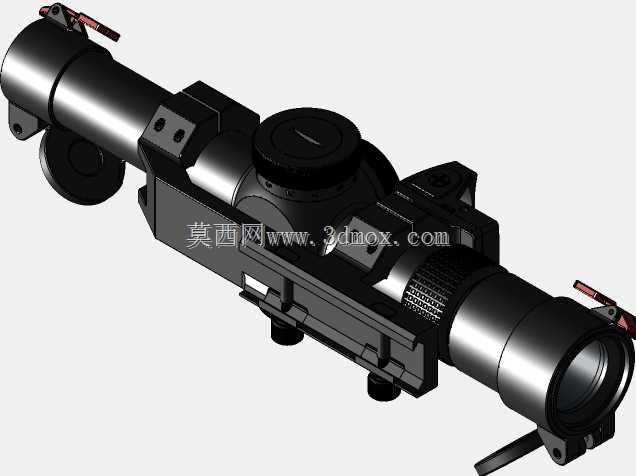

　　环体与镜管之间保留旋转运动间隙，内部对应变倍透镜组的轴向移动凸轮槽，使用者通过转动变倍环即可在低倍广角搜索与较高倍率精确识别之间切换。镜身下方搭载一体式悬臂夹具，夹具跨接在镜管前后两处支撑位置，相比分离式镜环减少了装配时的同轴调整工作量；夹具底部设置皮卡汀尼导轨夹持槽，槽内横向布置锁紧螺钉与压块，压块齿形与导轨横向齿槽对应，锁紧后可阻止瞄准镜沿导轨前后滑移或绕管轴转动。夹具与镜管接触位置采用半包络环托结构，环托上方预留螺钉孔位，可通过压盖将镜管牢固夹持，环托内侧在工程实现中可增加减摩垫片，避免硬质阳极氧化表面在反复装夹中出现压痕。整体外形沿枪管轴线方向延伸，物镜口径相对克制，目的是控制枪口方向的外伸长度和整体重量，

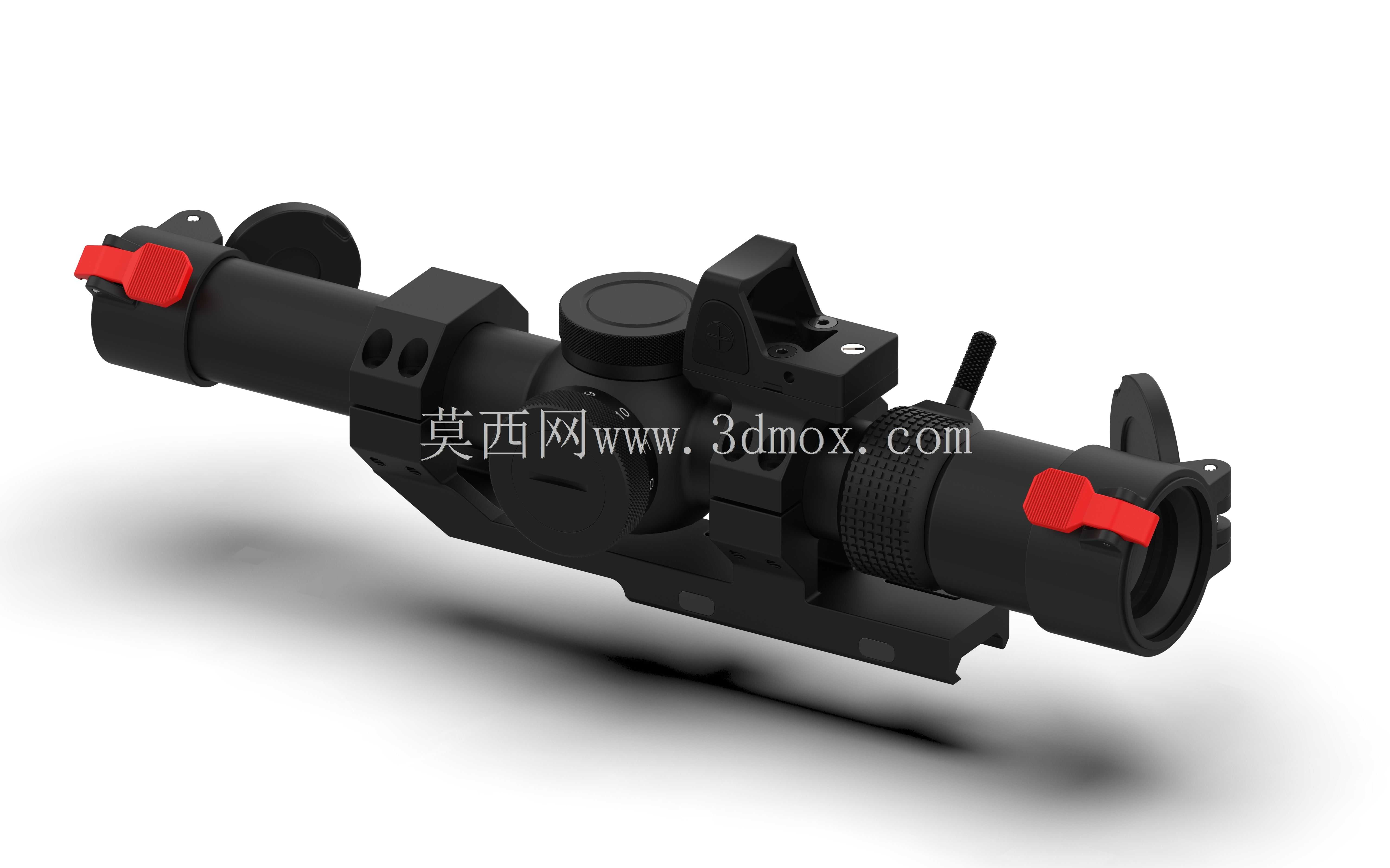

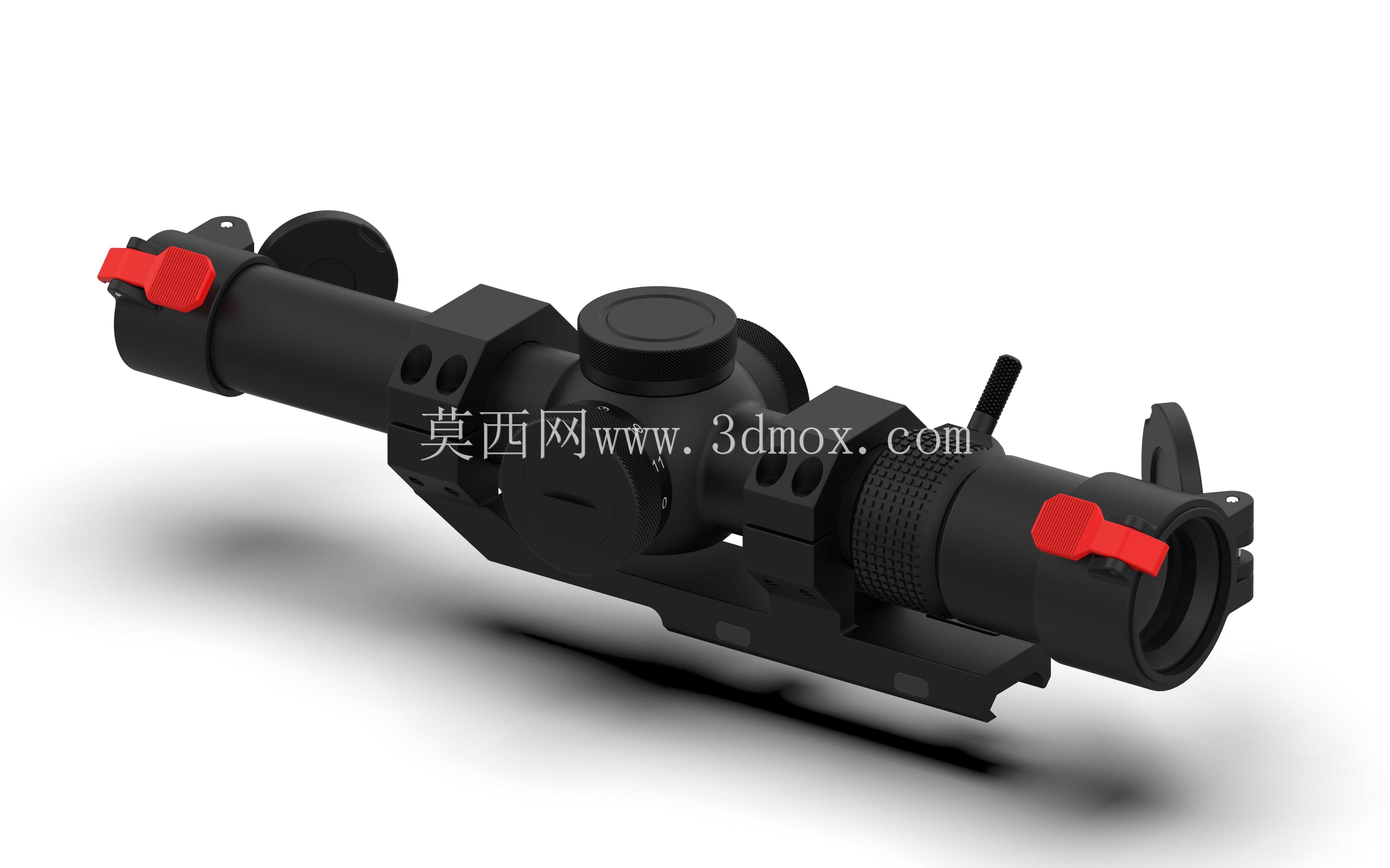

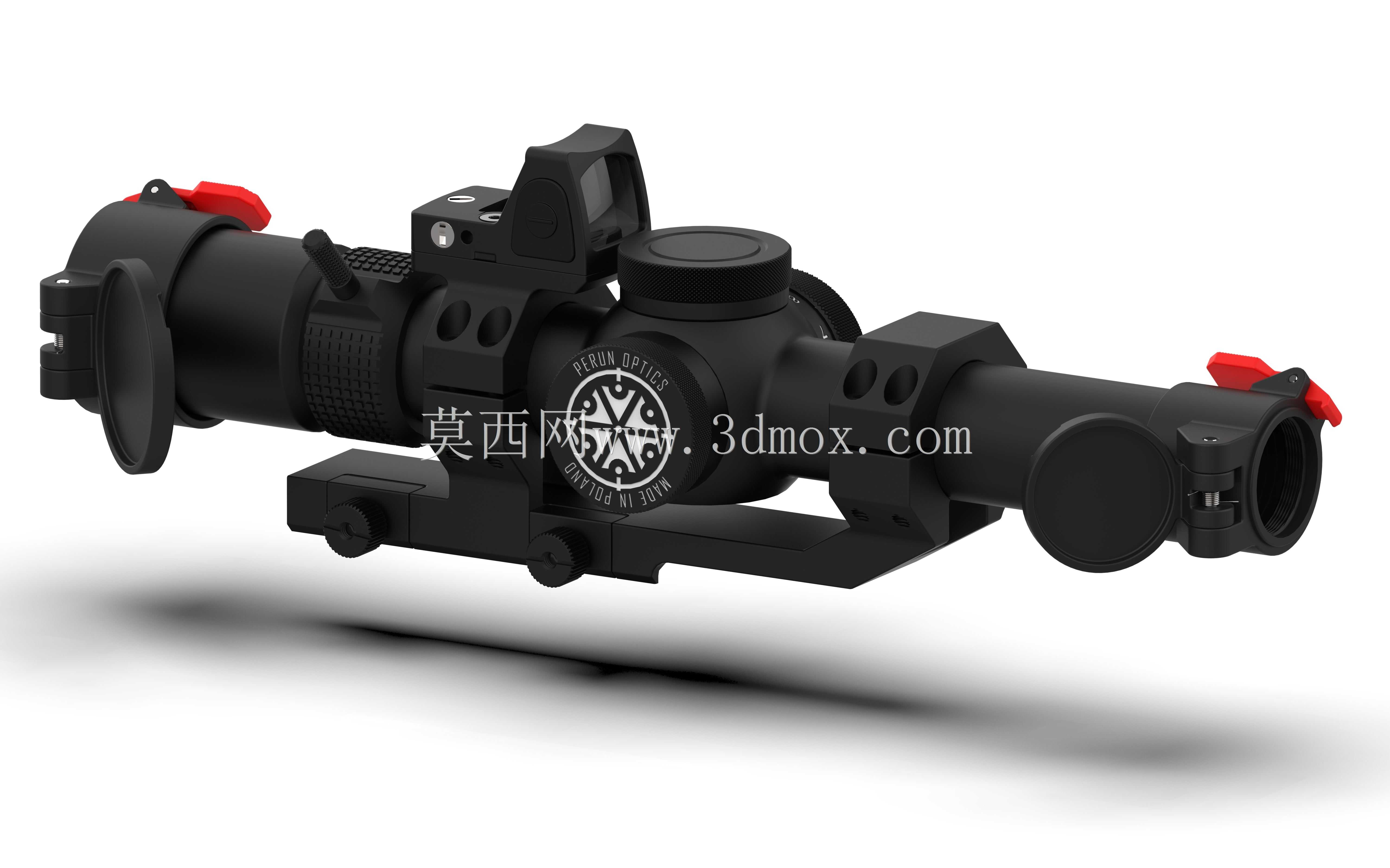

　　降低对枪械前配重的影响；目镜端轮廓做圆角过渡，防止后坐过程中与眼部周围接触时产生硬冲击。镜体左右两侧保留红色快速操作件，分别对应防护盖开启辅助或倍率、照明相关操作标识，色彩区分有助于在低光照环境下快速定位操作部位。建模时需重点控制镜管内腔与外部夹具基准面的平行关系，导轨夹持面作为安装基准，应与光学轴线保持设定高度差，该高度差决定机械瞄具与光学瞄具的共视关系；夹具宽度、齿距和锁紧螺钉位置需符合常用战术导轨装夹边界，避免与护木上方其他附件发生侧向干涉。镜身中部的品牌标识区域采用圆周浮雕式造型，既还原外观细节，也可作为装配阶段识别镜管周向方位的辅助特征。端部防护盖内侧预留弹性密封圈安装槽，盖体闭合后可对镜片形成外围防护；

　　翻盖铰接处设置小尺寸转轴和阻尼配合面，使盖体在翻开和闭合两个位置都具有明确停留感。该类瞄具主要用于步兵近战平台、训练器材、战术装备展示及光电附件结构验证，设计上强调快速捕获目标、坚固耐振、装拆方便和低维护成本。结构拆分后可分为镜管本体、物镜组、目镜组、变倍环、高低炮塔、风偏炮塔、防护盖、铰接轴、悬臂夹具、锁紧压块和紧固件等模块，各模块之间通过螺纹、止口、环压和螺钉连接，便于在三维环境中检查干涉、评估装配顺序，并进一步输出工程图用于外观样件加工或装夹机构优化。
