DFN8封装5乘6贴片电子元器件

　　在消费电子、工业控制板卡、电源管理模块以及汽车电子控制器的PCB布局工作中，DFN类无引线封装器件的三维占位往往是结构干涉检查里最容易被忽略的环节。这款5×6规格的DFN8封装三维数模，正是为解决板级空间校核、焊盘对位验证以及整机装配间隙评估而建立的基础元件库资源。

　　从实际用途来看，DFN8属于双侧引脚扁平无引线封装，常见于MOSFET驱动、电源管理IC、负载开关、LDO稳压器以及部分小功率信号处理芯片。相比传统SOP带引脚封装，DFN封装依靠底部裸露或侧面延伸的金属端子与PCB焊盘直接焊接，寄生电感更小、散热路径更短，适合开关频率较高、对热阻敏感的电路场景。建模时需要把封装本体、两侧各四个焊接端子以及本体端部的极性定位圆点完整表达出来，因为这些特征直接决定了贴片时的视觉识别基准和回流焊后的端子润湿情况。

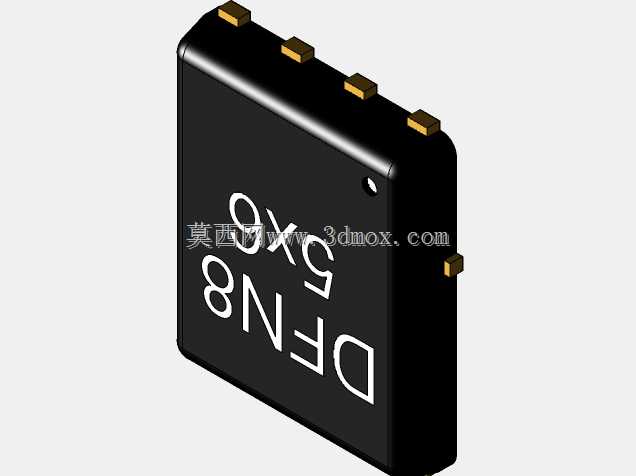

　　外形尺寸与安装边界是这类元件数模的核心。本体标称占用平面为5mm×6mm，厚度方向需结合具体料厚设定，模型中黑色塑封体呈现矩形圆角轮廓，边缘倒角不能省略——在高密度贴装中，倒角区域会影响吸嘴取料稳定性，也关系到相邻元件之间的最小安全距离。八只金属端子沿封装两长边对称分布，端子伸出塑封体侧面并向底部弯折，建模时端子宽度、间距、共面度都要与封装规格书保持一致；若端子位置偏差，导入PCB装配后会出现焊盘与端子错位，直接误导钢网开口和治具设计。

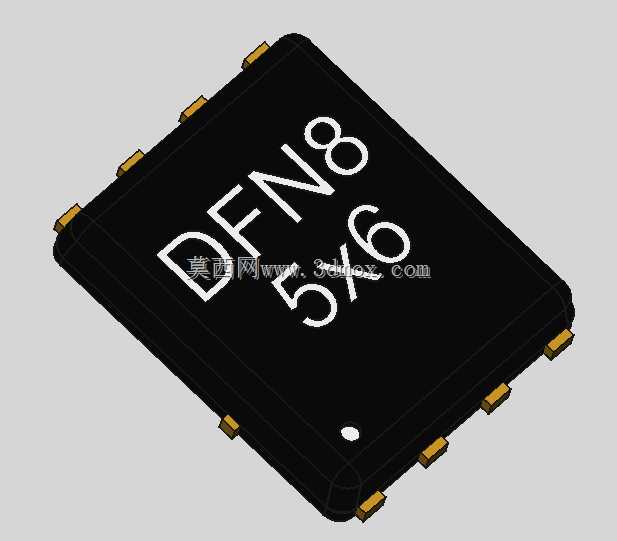

　　设计思路上，这类元件模型不宜只做一个简单方块。塑封体顶面的丝印标识、端部的Pin1圆点、端子的金属镀层色泽区分，都应在数模中有所体现。丝印方向帮助产线核对芯片朝向，Pin1圆点则是AOI检测和人工复检的关键判据。端子与塑封体之间的台阶、底部裸露焊盘的轮廓也要交代清楚，因为底部散热焊盘往往需要在PCB上设计过孔阵列和散热铜皮，三维模型若缺失这一区域，热仿真和结构叠层检查就会失去依据。

　　板级应用中，DFN8的安装边界不只是本体投影。工程选型时通常要在元件四周预留维修返修空间，两侧端子外侧需留出烙铁或热风返修的操作余量，本体下方则要避免布置过高的背面元件。数模导入整机结构后，可以校核元件顶面与外壳、散热片、屏蔽罩之间的垂直间隙；在薄型化产品里，这一间隙常常只有零点几毫米，缺少准确三维占位时，外壳打样后才发现顶元件的情况并不少见。

　　从焊接工艺角度，DFN端子属于贴板焊接，对焊盘平整度、锡膏厚度和回流温度曲线都比较敏感。三维模型配合PCB二维封装，可以检查端子与焊盘的重叠量、钢网开窗相对端子的内缩外扩关系，以及相邻焊盘之间是否存在连锡风险。对于需要点胶underfill或增加导热垫的设计，模型还能用于评估胶层空间和散热垫压缩量。

　　整体而言，该数模把塑封体、八只侧出端子、极性标记和顶面标识整合为完整装配特征，能够服务于元件库建立、PCB堆叠校核、贴片工艺评审和整机结构干涉检查。对结构工程师而言，它不是单纯的外观件，而是连接电气封装、工艺制造和整机空间的关键边界数据；对电子装联工程师来说，准确的端子形态和安装尺寸则是保证可制造性的前提。
