CA6140车床进给传动万向联轴器结构

项目分类:机床加工 发布时间:2023-09-20 ID:712091
  • CA6140车床进给传动万向联轴器结构

  这套万向联轴器结构对应CA6140普通车床进给传动链中的转角补偿环节,主要布置在进给箱输出端与溜板箱横向、纵向进给传动路径之间,用来解决两根传动轴无法保持严格同轴、安装过程存在微小偏角,或者床身导轨长期磨损后传动轴线发生偏移时的扭矩连续传递问题。在普通车床实际切削工况里,进给传动需要把走刀箱输出的低转速大扭矩平稳传递到光杠、丝杠以及溜板箱内部的传动齿轮组,车间装配时很难保证多段传动轴的同轴度完全一致,床身经过多年使用、导轨面刮研修复后,各传动部件的相对位置也会出现细微变化,刚性联轴器在这种偏角状态下会产生附加弯曲载荷,轻则造成轴颈磨损、轴承发热,重则出现传动卡滞、走刀不均匀,直接影响外圆车削、端面车削的表面粗糙度。万向节通过十字轴铰接的两对叉形接头,能够在两轴存在一定角位移的状态下持续传递旋转运动,补偿轴向、角向安装误差,让进给运动在偏角条件下依然保持连续。

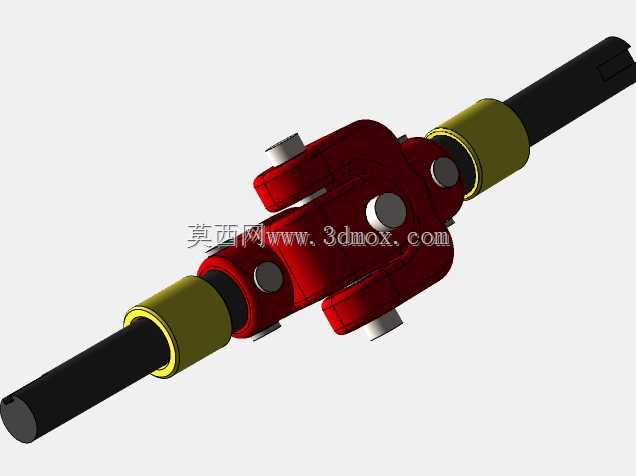

  从结构组成来看,模型中部红色主体为两组对称布置的叉形节叉与十字轴组件,十字轴的四个轴颈分别嵌入两侧节叉的轴承孔内,每个铰接位置都配置了圆柱销与轴端挡圈,用来限制十字轴的轴向窜动,同时保留绕轴颈的自由转动;两侧向外延伸的黑色杆件为对接轴段,轴段与节叉之间设置了黄绿色的衬套与定位环,衬套一方面承担轴段与节叉配合面的耐磨作用,另一方面可以在装配时调整轴向配合间隙,避免传动过程中出现轴向窜动。轴段末端采用平直圆柱轴结构,可直接与进给传动链的其他轴件通过联轴器、销钉或者平齿结构对接,十字轴四个铰接点的转动自由度相互垂直,单组万向节在存在偏角时会产生瞬时转速波动,而模型采用双联万向节的布置形式,只要保证中间节叉与两端轴的偏角大致相等,就可以抵消单节带来的转速不均,让输入轴与输出轴的瞬时传动比保持稳定,这也是车床进给传动选用双万向节结构的核心原因。

  建模过程中优先还原了各零件的装配约束关系:十字轴与节叉孔之间采用同轴配合,轴端挡圈贴合节叉端面完成轴向限位,两侧衬套与轴段、节叉内孔保持同轴,对接轴段沿传动轴线方向延伸,所有运动副的配合间隙按照普通车床进给部件的常规装配公差设定,既不会因为间隙过大造成传动冲击,也不会因为过约束导致铰接位置转动卡滞。外形尺寸方面,整套组件沿传动轴线方向的总长度适配CA6140车床进给箱到溜板箱之间的预留安装空间,中部十字铰接区域的最大外径小于床身内部传动腔的内壁边界,两侧对接轴的直径与原车光杠、进给输出轴的轴径匹配,安装时不需要对床身、箱体的原有安装面做二次加工,直接替换原有磨损的万向节即可完成部件更换。

  在实际维护场景中,车床进给系统出现走刀顿挫、传动异响时,往往首先拆解检查万向节的十字轴颈与衬套磨损量,当铰接间隙超过允许值后就会破坏进给运动的平稳性,这套完整的三维结构可以清晰展示内部零件的装配顺序,维修人员能够按照模型拆解路径依次拆出轴端挡圈、十字轴、衬套,逐个检测磨损件后完成替换;对于设备改造场景,也可以参照该结构的铰接行程、轴段对接尺寸,调整节叉长度、十字轴直径来适配不同规格卧式车床的进给传动补偿需求,在保证角向补偿能力的同时,避免传动部件与床身内腔、其他齿轮轴发生运动干涉。
