ZenfoneMaxProM1重型防护手机壳结构

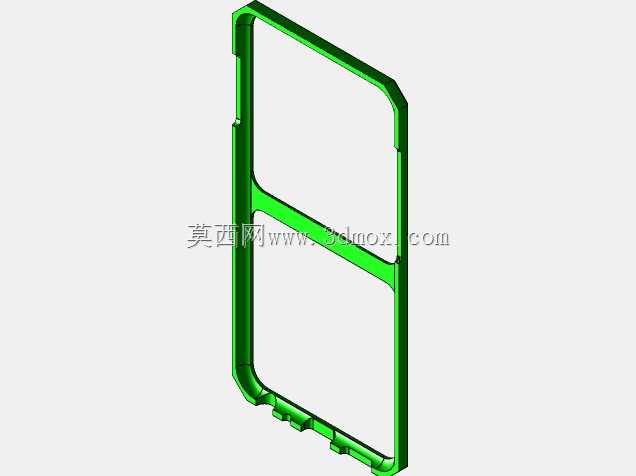

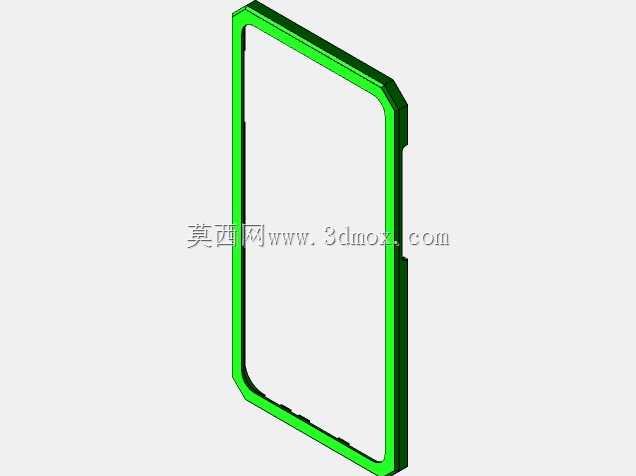

　　该结构围绕大屏智能手机在户外巡检、仓储搬运、维修现场、产线操作等高频磕碰场景下的防护需求展开，整机采用分层组合思路，把吸能缓冲与外部刚性支撑拆分为两套独立构件，再通过螺钉与预埋螺母形成闭合约束。内层缓冲件选用邵氏85A左右的TPU材料，通过熔融沉积方式成型，材料本身具备较好的回弹与撕裂延展能力，包覆在手机背部、侧边及四角位置，跌落时先由柔性层接触冲击面，再把局部峰值载荷分散到更大面积的边框区域，避免单点应力直接传递到玻璃后盖或屏幕边缘。外层护框并不追求全封闭包裹，而是沿手机长边、短边和四角形成连续骨架，材料可选用PLA或PETG等较硬的细丝成型，主要承担刮擦、挤压和侧向碰撞载荷；外框在按键、接口、摄像头及指纹区域预留避让窗口，既保证日常插拔充电线、按压音量键和拍摄不受干涉，也减少多余材料对手机散热面的覆盖。

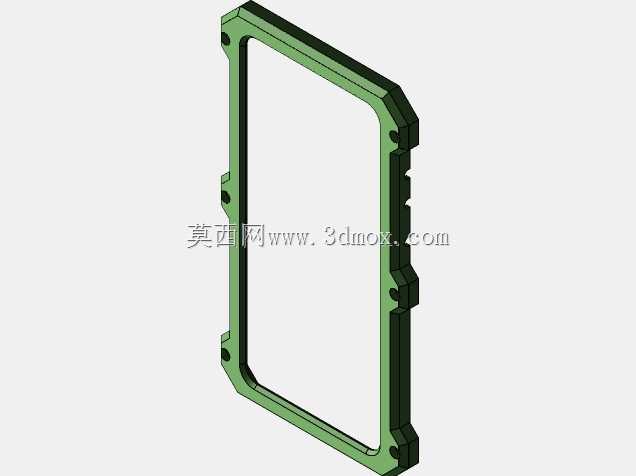

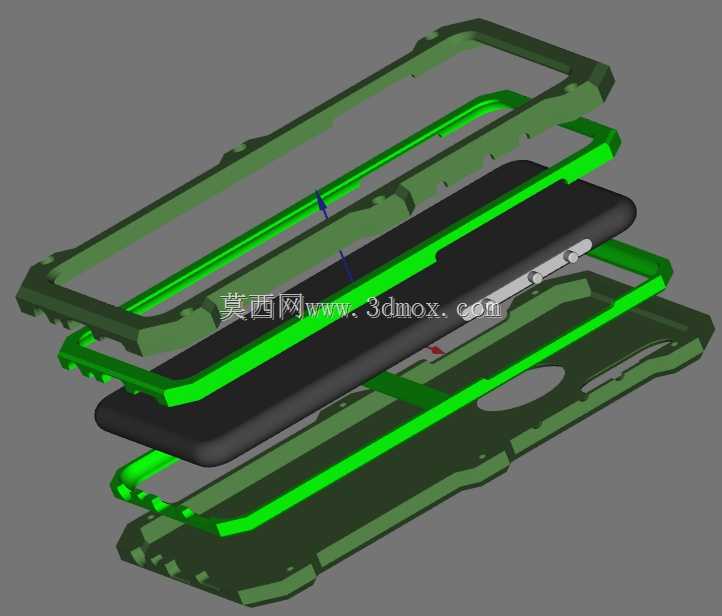

　　从装配边界看，内层软壳与手机本体之间保留轻微过盈，依靠唇边和转角包边实现定位，不需要额外胶接；外层硬框则扣合在软壳外侧，二者在长边侧壁、角部加厚区和背部横梁处形成叠层。正面区域布置六处M2.5规格、长度约12mm的螺钉连接点，背面布置六处长度约2.5mm的嵌入式螺母，螺钉穿过外框沉孔后与螺母锁紧，使前后两片硬质护框把柔性内层稳定夹在中间。建模时需要重点控制螺母安装孔的孔径、沉台深度和周边壁厚，热熔铜螺母压入后不得凸出内表面，否则会在手机背部形成硬点；若现场缺少2.5mm嵌入式螺母，也可改用自攻螺钉方案，此时背板底孔直径应相应缩小，并在切片阶段直接调整孔位尺寸，保证螺钉攻入后有足够咬合圈数，同时避免外框开裂。

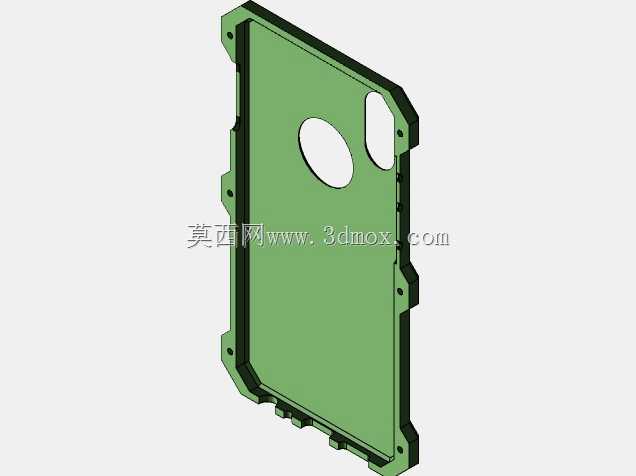

　　外形设计上，四角采用明显加厚的包角结构，并在角部形成阶梯状过渡，使跌落接触优先发生在外框最外缘，而不是屏幕玻璃。侧边护框高于手机屏幕一定距离，正面朝下放置时，桌面载荷主要由硬框唇边承担；背部摄像头开孔周围设置连续凸台，凸台高度略高于镜头镜片，减少平置摩擦和砂石划伤。外框表面保留多条加强筋与镂空槽，镂空区域并非单纯减重，还为TPU层提供受压变形空间，冲击时软层可以向槽内适度溃缩，硬层则维持整体轮廓不发生永久弯折。按键位置采用局部桥接结构，外侧保留按压凸点，内侧与手机按键之间设置小间隙，避免常态下误触，同时保证手指按压力能够清晰传递。

　　三维结构处理时，需要把手机整机外形、摄像头凸起、侧边按键、底部接口和背部指纹区域作为装配基准先行建立参考体，再围绕基准偏移生成软壳内壁。软壳壁厚在背部较薄、侧边和角部加厚，硬框则按载荷路径布置材料：长边承受弯曲，设置连续侧壁；角部承受冲击，设置多层包角；背部横梁负责连接前后框，宽度与螺帽承压面匹配。螺钉孔周边要做圆柱补强，孔位与外边缘之间保留足够壁厚，防止拧紧时沿层纹方向裂开。对于打印成型件，还需注意水平方向孔位的尺寸收缩、桥接区域下垂以及螺母热熔时的局部软化，模型中应把压装导向段、沉孔和避让槽完整表达，便于直接进入切片与加工验证。
