这套滚轮支撑结构主要面向普通卧式车床的长轴类、细长杆类工件辅助托持工况,在CA6140这类常规规格车床上承担工件回转过程中的径向限位与随动支撑作用,避免工件悬伸过长时受切削力、自重影响出现挠曲变形、振刀、让刀的问题。实际车间加工场景里,当工件长度远超主轴卡盘夹持范围、尾座顶尖顶持后中段仍存在较大悬空跨度时,这类随动滚轮组件可以安装在车床中拖板或者床身导轨的适配工位,随刀架纵向进给同步移动,始终在切削点附近给工件外圆提供柔性滚动托持,相比固定式中心架,它不需要提前在工件上找正支撑环位置,也不会限制走刀行程,对长丝杠、长光轴、薄壁套筒类零件的粗精加工都有很好的适配性。

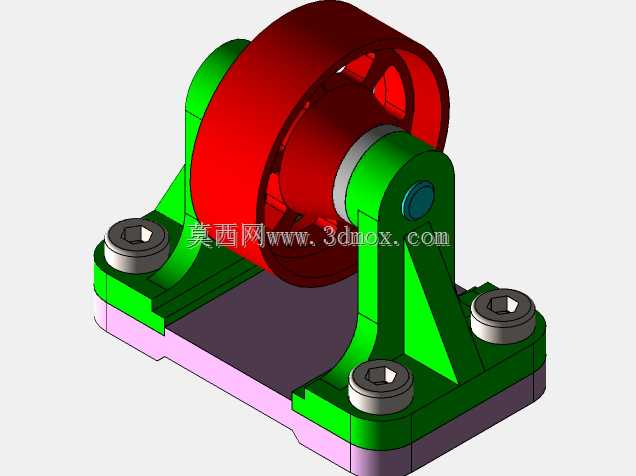

从结构组成来看,整套组件分为底部安装基板、左右对称立式支座、主回转滚轮、铰接销轴、锁紧紧固件几个核心部分。底部基板为平直矩形安装板,底面做精加工贴合,板上预留四个沉头安装孔,孔位匹配车床刀架侧装平台或者床身配套附具的T型槽间距,安装时可以通过内六角螺栓直接锁紧固定,基板厚度预留了足够的刚性余量,承受切削侧向力时不会出现板面翘曲。左右两个立式支座采用三角加强筋结构,支座立板和底板之间的筋板从安装面一直延伸到销轴孔位下方,把销轴受到的径向载荷直接传导到底部安装面,避免支座受载后向外张开变形;两个支座的同轴销孔在加工时要求一次装夹镗出,保证孔位同轴度,避免滚轮装配后出现卡滞、偏磨。
中间的主工作滚轮为宽幅轮体,轮面采用内凹弧面设计,弧面曲率适配常见的轴类工件外圆,工件搭放在轮面上时可以自动对中,不会出现轴向滑脱;滚轮内部预装滚动轴承,轴承内圈穿装铰接销轴,销轴两端分别固定在两侧支座的销孔内,其中一侧支座的销轴端设置轴向限位端盖,防止销轴工作中发生轴向窜动。滚轮轮缘宽度覆盖常规工件的支撑接触长度,接触区域为线接触过渡到小面积面接触,工件回转时滚轮随工件同步转动,滑动摩擦被替换为滚动摩擦,不会划伤工件已加工表面,转动阻力极小,不会给工件回转带来额外阻尼。
设计过程中首先要核算的是支撑跨距与载荷的匹配关系:针对CA6140车床常用的加工工件直径范围,滚轮的弧面支撑区间覆盖φ20到φ120的常规轴径,支座的中心高预留了调整余量,安装后滚轮顶面的支撑高度可以和主轴中心高、尾座顶尖中心高保持一致,装配时需要打表校验滚轮上母线与车床主轴轴线的等高误差,控制在0.02mm以内,避免工件被托持后出现弯曲别劲。支座的加强筋走向按照主载荷方向布置,切削时刀具对工件的径向抗力向下传递到滚轮,再通过销轴传到两侧立板,筋板恰好沿力的传导方向延伸,用最少的材料获得最高的结构刚性,整体组件没有多余的复杂曲面,所有棱边都做了倒角去应力处理,铸件毛坯完成后经过时效处理消除内应力,再进行销孔、安装面的精加工,长期受交变载荷也不会出现形变。
安装边界方面,整套组件的底板长宽尺寸适配CA6140溜板板面上的附具安装区域,四个沉头孔的孔距避开溜板内部的走刀管线与传动机构,锁紧螺栓沉入基板沉孔内,螺栓顶端不高出基板底面,保证基板和安装面完全贴合;整体组件的最大高度不超过刀架方刀台的最低避让高度,横向宽度小于中拖板的行程余量,刀架做纵横进给移动时,滚轮组件和卡盘、尾座、刀台之间都留有安全间隙,不会发生运动干涉。在实际使用中,这套组件既可以作为车床的随机跟刀架替代部件,也可以单独作为物料输送线的重载承托辊座,用于车间内圆棒料的回转传输工位,宽幅滚轮的承载能力可以满足常规黑色金属轴件的支撑需求,滚动转动的形式也适配工件连续回转的工况,两侧支座的分体式设计也方便后续更换滚轮、维护轴承,拆销轴即可完成轮体替换,不需要拆卸整个底部安装板,日常维护十分便捷。
