CA6140车床配套地板遮阳防护工装

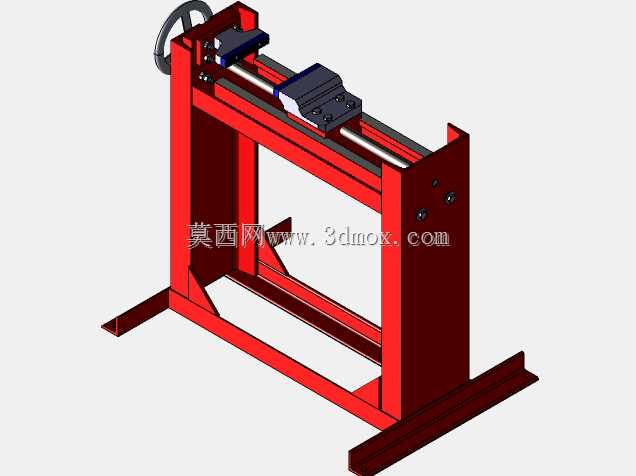

　　该套结构面向普通金工车间里CA6140系列卧式车床周边的工位改造场景，落地布置在车床侧方的操作通行区域，核心作用是为车床下方走线、拖链排布区域提供侧向遮挡，同时承接工位旁临时放置的小型工装、量具与待加工短轴类工件，避免切屑飞溅、切削液滴落堆积在车间地板的走线槽上，也阻挡操作人员脚边误碰车床外露的滑移部件。整体采用型钢焊接成型的门式落地框架作为承载主体，两根纵向主立柱选用厚壁矩形钢管，底部向前后两侧伸出水平支脚，支脚底面直接贴合车间混凝土地面，无需预埋地脚螺栓，移位时可通过叉车从框架底部空档直接叉起转运，适配中小机加工车间频繁调整工位布局的需求。框架顶部平行铺设两根高精度直线光轴作为滑移导向，光轴两端通过带座轴承固定在左右立柱顶端的安装板上，其中一端伸出轴端装配手摇轮，转动手轮即可驱动轴端的丝杠副，带动跨装在两根光轴上的滑动工作台沿纵向平稳移动，滑动台面上预留了阵列排布的螺纹安装孔，可根据现场需求加装遮阳挡板、工件定位块、小型气动卡盘或者切削液导流槽，拓展不同的工位功能。

　　从安装边界来看，框架整体宽度控制在1.2米以内，纵向长度约1.8米，落地后总高度略低于车床主轴中心高度，不会遮挡车床操作面板的视线，底部两支脚的外伸距离各为300毫米，保证操作人员在车床侧方走动时不会被框架支脚绊倒，框架内部的中空净空高度超过1米，可完整容纳地面铺设的电缆桥架、切削液回流管路，日常清理车间地面切屑时，清扫工具可以直接从框架空档穿过，不存在卫生死角。设计阶段优先考虑了焊接工装的工艺性：所有钢管拼接处均开设45度焊接坡口，焊后整体去应力退火再进行端面铣削加工，保证两根光轴的安装孔同轴度控制在0.1毫米以内，滑动台面移动全程无卡滞；框架外露的所有锐边全部倒圆角处理，外表面喷涂醒目的工业防锈红漆，和车间常规车床的灰黑色外观形成明显区分，起到工位警示作用。

　　实际投产使用中，这套工装可以承担多类车间辅助任务：在夏季靠窗工位使用时，滑动台面上加装遮光板，摇动手轮即可调整挡板的纵向位置，遮挡直射车床光学读数头的阳光，避免游标刻度反光无法读数；在批量加工小零件时，台面上加装临时料架，承接从车床卡盘上卸下的完工工件，替代原本随意放置在地板上的木料垫板，避免工件滚落碰伤已加工表面；框架侧面的立柱上还预留了多个安装螺孔，可以挂载工具盒、切削液枪挂钩、废屑收纳槽，把车床周边零散的辅助工具全部整合到工位旁，减少操作人员往返工具柜的走动距离。整套结构没有采用复杂的数控驱动部件，全部通过手动丝杠实现位置调整，维护成本极低，车间常规的润滑保养即可保证长期使用，焊接机架的刚性足以承受200公斤以内的偏载，即使台面上放置重型卡盘或者毛坯件也不会出现框架变形，非常适合传统机加工车间的低成本工位改造需求。
