工业重载滚筒输送线3000型结构

　　这套滚筒输送线主要面向车间内部的成件物料水平转运，在仓储分拣区、包装线末端、机加工工序间缓存段以及装配线接驳位都能直接布置。设备承载面由密集平行滚筒组成，托盘、周转箱、带刚性底面的工件放上去后，可依靠滚筒转动实现连续输送，也可在无动力段作为人工推送的滚道使用。

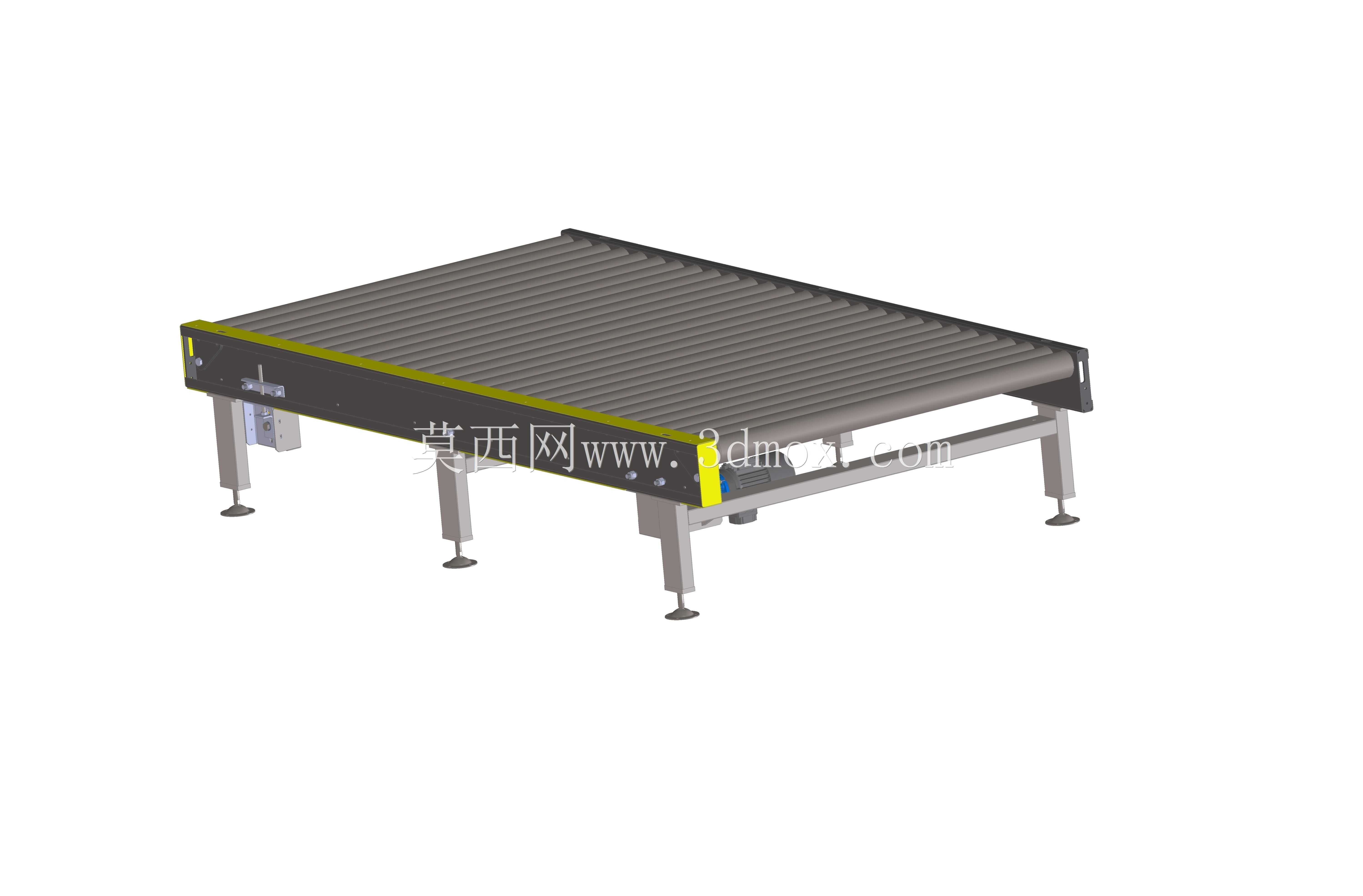

　　从结构上看，机架采用两侧长梁加横向连接的框架形式，滚筒沿长度方向均匀排布，端部支撑在侧梁安装位上，保证承载时滚筒轴线平行、转动间隙一致。支腿部分为独立可调支撑，底部设置脚盘，落地后可通过支腿高度微调输送面水平度；现场地面存在轻微起伏时，不必额外加工基础，也能把整线调平。侧梁外侧预留了传动部件和防护件的安装空间，端部结构便于与转弯机、顶升移栽机、皮带线或工作台进行接驳。

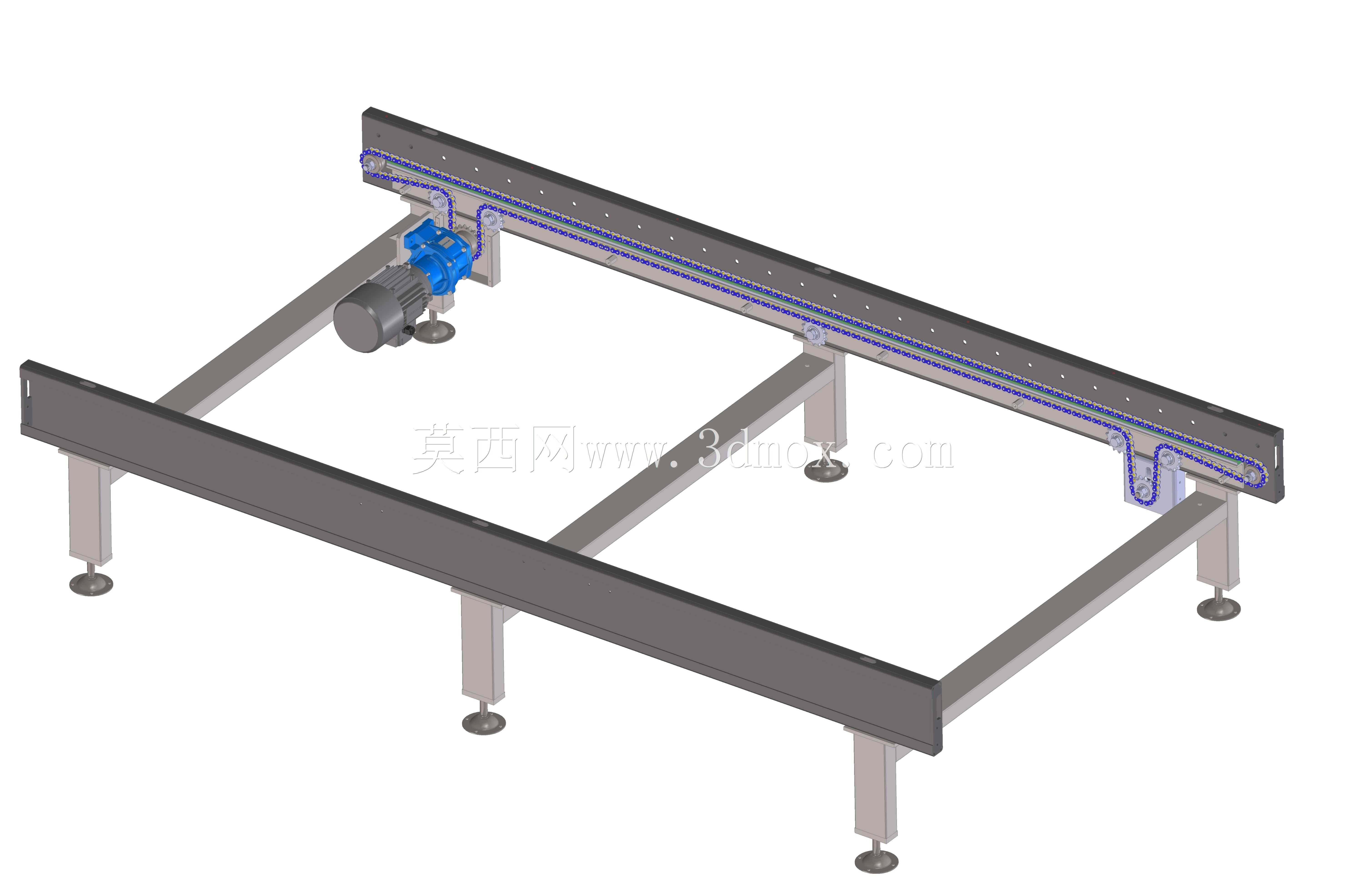

　　传动设计围绕稳定输送展开。滚筒组通过链条或端部传动件获得动力，适合输送较重、底面较平整的载荷；多根滚筒同步参与摩擦驱动，可避免单点驱动力不足造成的打滑。对于需要启停、积放或分道的工位，可在该基础上增加阻挡器、检测开关和驱动分段，使物料在指定位置停留、排队或转入支线。机架下部留出的空间，也方便布置电机、张紧机构、电气线槽和维护点。

　　外形边界方面，该设备以约3000mm长度作为输送段主体，宽度方向由有效输送面、两侧机架和护边共同决定；建模时需要重点核对滚筒顶面高度、支腿最低与最高调节范围、端部驱动外伸尺寸以及侧向维护空间。布置产线时，不能只看滚筒有效宽度，还应在两侧预留检修和链条张紧操作位置；与上下游设备对接时，要保证输送面高差、滚筒间距和工件通过方向一致，防止小件卡在交接缝隙处。

　　设计思路上，这类设备强调模块化和可复制性。标准直段可以按车间路径拼接，支腿间距根据载荷密度设置，滚筒间距则需结合工件最小底面尺寸确定：若工件底面过小，应缩小滚筒节距，保证任一时刻至少有多个滚筒同时支撑，避免输送过程中倾斜或跌落。边缘护条和端部挡板用于限定物料运行范围，也能在人工操作场景下减少剐蹭风险。

　　在三维建模阶段，机架、滚筒、支腿、脚盘、传动轴、链轮、张紧件和侧护件均按装配关系建立，能够直观检查运动干涉、支撑刚度和安装顺序。对结构工程师而言，模型可用于确认输送高度是否匹配人机操作位、叉车上下料位或自动线接驳位；对选型人员而言，可据此评估单段长度、支腿数量、驱动布置和现场占地；对现场安装人员而言，清晰的分段结构有利于先调平支架、再安装滚筒和传动件，最后进行空载运转检查。

　　实际使用中，滚筒输送线对环境适应性较强，常见于电商仓储、家电装配、汽车零部件加工、纸箱包装和工厂内部物流。它不适合散装颗粒或软质无刚性底面物料，但对托盘类、箱装类和框架类工件十分友好。维护重点集中在滚筒转动灵活性、链条张紧量、支腿锁紧状态以及驱动部位清洁度；若输送线较长，应分段设置驱动和检修点，避免单段链条过长带来的跳动、噪声和维护困难。

　　整体来看，该结构把承载面、驱动区、支撑区和接驳边界完整表达出来，既可以作为独立输送设备使用，也可以作为自动化物流系统中的标准直线模块，在工厂布局规划和设备详细设计中直接参考。
