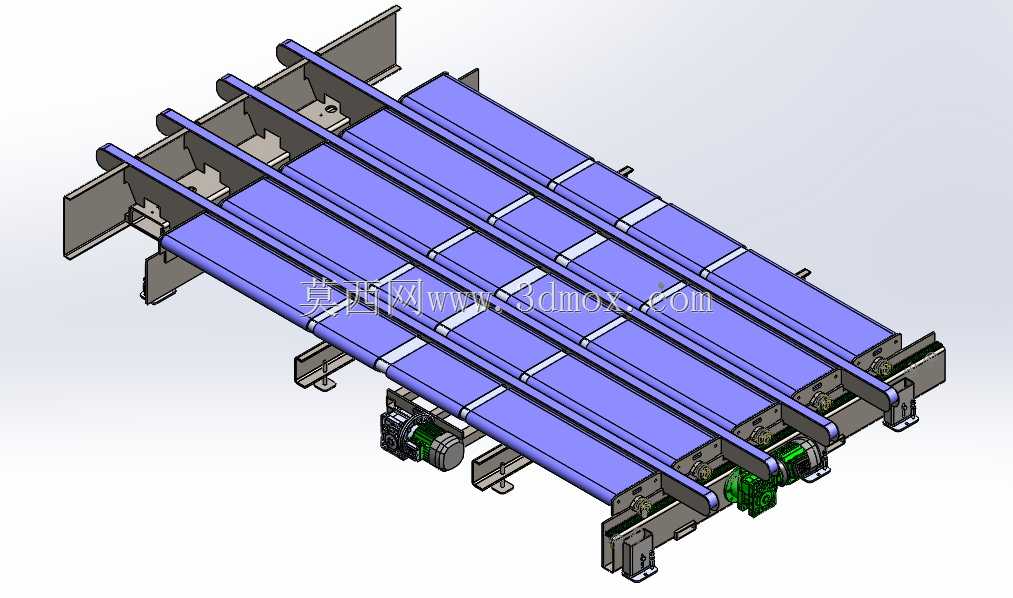

该套九十度弹出式传送台主要面向车间内部物流线、包装后段分拣线以及多工位衔接区域,用于解决工件沿主线输送过程中需要侧向分流、转线或暂存推送的问题。设备主体采用长条形框架布置,上层由多组平行输送条带构成承载面,条带之间保留均匀间隙,既为下方弹出执行部件预留运动空间,也便于碎屑、包装边角料从缝隙下落,减少带面卡滞。整体框架以型钢和折弯板件组合成型,侧边设置连续安装梁,驱动电机、张紧组件、轴承座和弹出导向件均围绕主梁排布,结构重心低,适合在固定地坪或设备钢平台上落地安装。
从实际用途看,这类台体并不单纯承担直线输送功能,而是在常规皮带输送基础上增加侧向移出能力。工件进入台体后,可按上游节拍保持纵向输送;当分流信号触发时,隐藏在输送面下方的弹出机构动作,将对应区域的顶升或侧推组件抬起,使工件脱离原输送方向并向九十度方向转移。该方式常见于纸箱、周转箱、板式零件及规则包装件的分拣,也可用于加工线之间的直角转接。相比单纯弯道输送,弹出式转向台布局更接近直线工位,占地宽度可控,且在不需要转向时可作为普通输送段使用,线体兼容性较好。
结构设计上,输送面采用多条窄带并列的形式,而不是整幅宽皮带。这样处理有几个明显的工程考虑:其一,窄带单元便于独立张紧和后期更换,单根条带磨损后不必拆除整个承载面;其二,带间空隙可布置顶升梁、摆臂或链式弹出部件,使转向执行机构尽量贴近工件底部,缩短推力作用行程;其三,多带支撑能够提高长尺寸工件通过时的接触点数,降低偏载造成的歪斜。台体两端设置滚筒和端部导向结构,侧边支架通过螺栓与主梁连接,方便根据现场宽度调整护边或导向栏。
驱动部分布置在台体侧下方,电机经减速机构带动传动轴,再由轴端链轮或带轮将动力分配至各输送单元。侧装方式可以减少输送面端部的尺寸占用,也便于维护人员在不停机拆除护罩的情况下检查联轴器、张紧螺栓和驱动轮。弹出机构则依托下部横梁安装,执行件沿导向座做垂直或复合摆动,动作时需要保证各组支撑点同步抬升,否则工件容易出现一端先起、旋转偏移甚至卡边。模型中对电机、轴承座、安装脚、侧边护板和下部支撑件均有较完整表达,能够用于干涉检查和节拍方案讨论。
外形边界方面,台体长度明显大于宽度,属于长台面输送模块,适合嵌入现有辊筒线或皮带线之间。安装时需重点核对三个尺寸:一是台体总高与前后线体承载面高度的一致性,高度差过大会造成工件冲击;二是弹出机构侧向运动所需的维护空间,尤其在台体靠近设备立柱或护栏时,不能遮挡气缸、电机和传感器安装位;三是地脚支撑的落点间距,长台体在满负载运行时会产生微小振动,地脚应落在坚实地坪或钢架梁上,并在调平后锁紧。
设计此类设备时,不能只关注输送带本身的速度,还需要把工件底面摩擦特性、单件重量、转向节拍和弹出高度一起核算。若工件底部较软,弹出支撑面应增加缓冲垫或加宽接触条;若工件尺寸较小,则要保证弹出区域覆盖足够支撑面积,避免工件夹入带缝。线体控制上,输送动作与弹出动作通常存在互锁关系,工件到达预定位置后先定位,再执行抬升和侧推,复位后主线才能继续进料。通过三维结构可以提前检查驱动侧、弹出侧和固定护板之间的间隙,也能为现场安装、维护通道预留和上下游设备对接提供直接依据。
