单钢轮重型压路压实设备结构

　　单钢轮振动压路机属于道路施工与场地整理阶段的核心压实装备，主要承担沥青面层摊铺前的路基压实、级配碎石基层碾压、水稳层密实作业，也可在水利坝体填筑、机场跑道基础施工、大型厂区场地平整、矿山临时道路修筑中完成土方与粒状材料的密实处理。这类设备在施工现场通常与摊铺机、自卸车、平地机配合作业，通过钢轮静载荷叠加振动激振力，使被压材料颗粒重新排列、排出空隙，避免后期路基沉降、路面开裂。

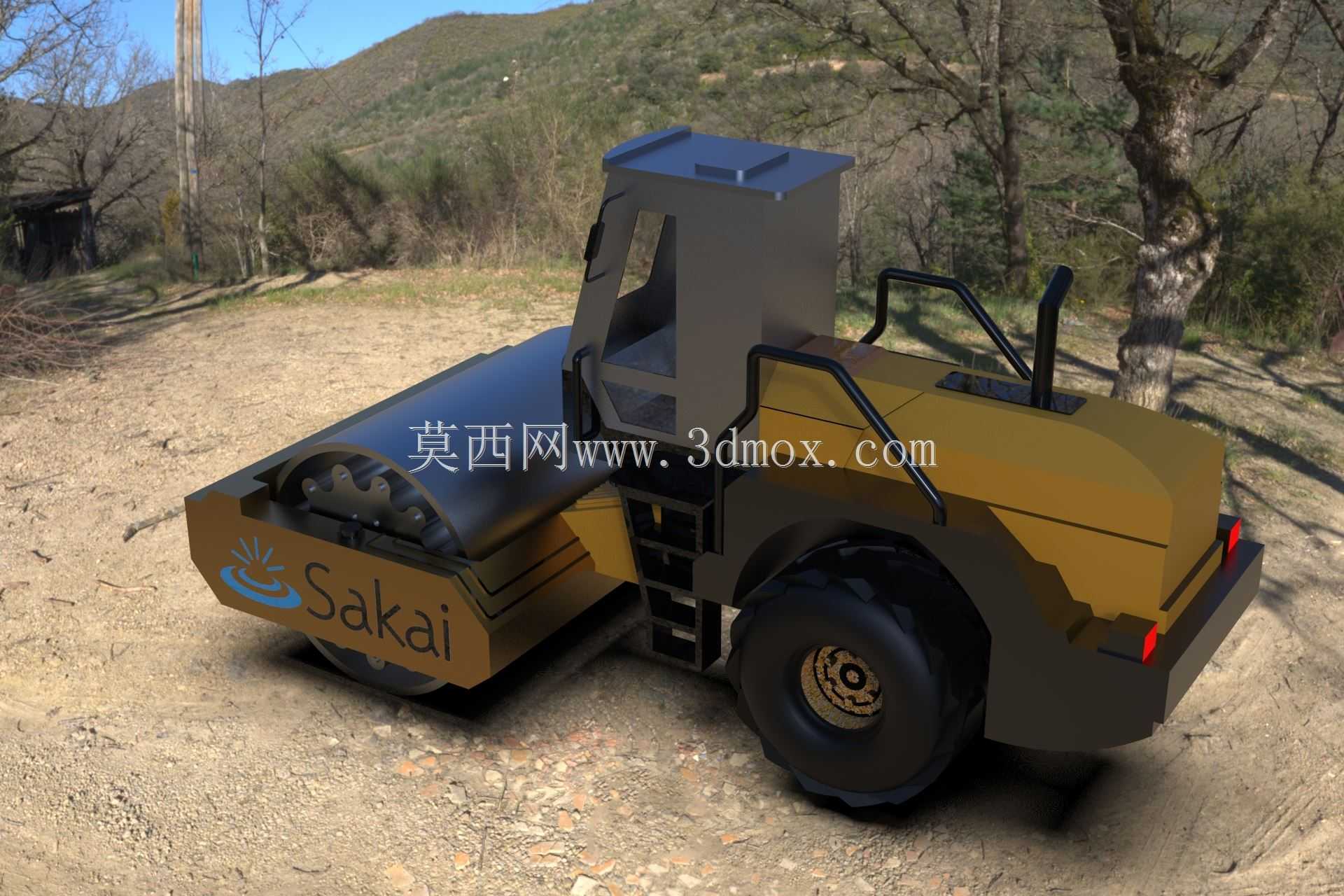

　　整机采用前钢轮后轮胎的经典布局：前部为重型钢制碾压滚筒，滚筒内部布置偏心激振机构，作业时通过偏心块高速旋转产生定向振动，激振力向下传递至铺层；后部为铰接式车架，搭载动力总成、散热系统、燃油箱与驾驶室，后桥采用大花纹工程轮胎，既提供作业时的驱动附着力，也承担转场行驶功能。前后车架通过中央铰接销连接，转向时前后车架折腰，转弯半径显著小于整体式车架设备，适合在宽度有限的施工便道、分段作业面内灵活转向。

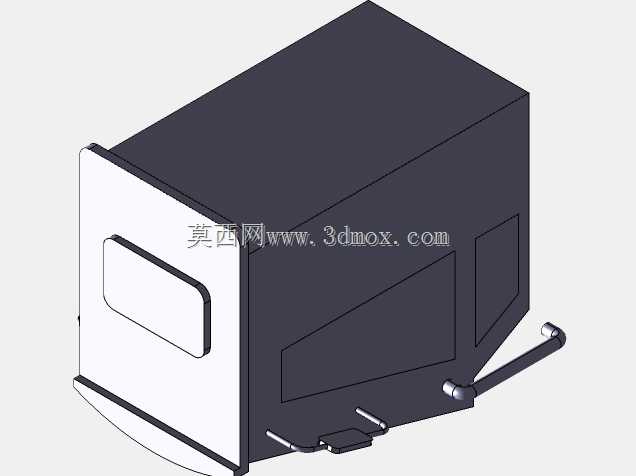

　　驾驶室设置在车架中部偏后位置，采用高位布置以保证操作员对前方钢轮边缘、碾压轮迹的视野，驾驶室框架预留防滚翻结构安装边界，内部包含操纵台、座椅、转向控制与振动模式切换机构；车架两侧设置防滑踏步与安全扶手，日常检修时可直达发动机舱、液压阀组与加注口。车身覆盖件采用分块式钣金结构，发动机罩可向上开启，便于维护动力部件、空滤与散热模块；钢轮侧面设置刮泥板，碾压粘性土壤时可及时刮除轮面粘附的泥土，保证压实表面平整。

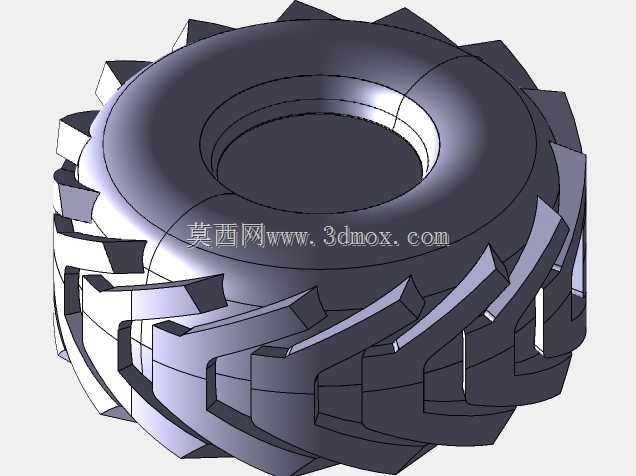

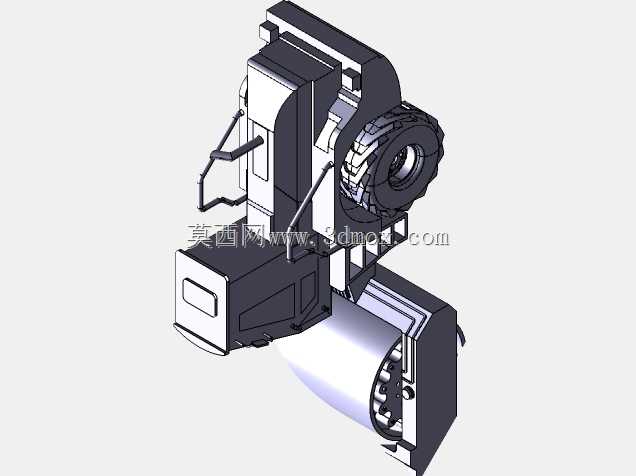

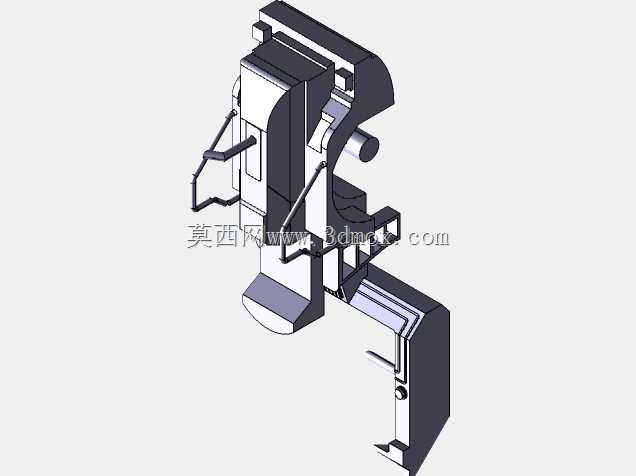

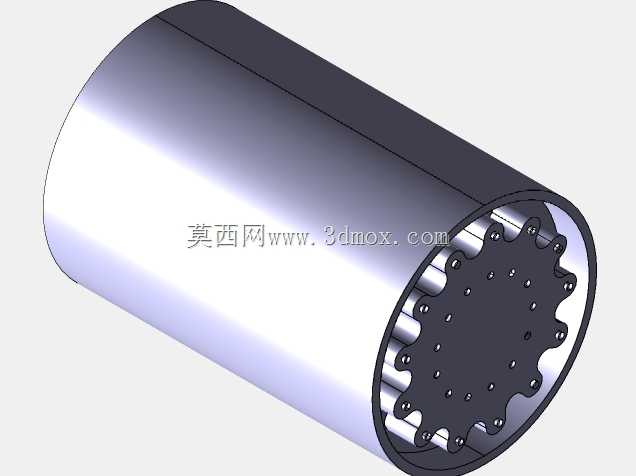

　　从结构建模角度拆解，该设备可划分为钢轮总成、前车架、铰接转向机构、后车架、动力舱、驾驶室、行走轮系、液压管路与外覆盖件几个独立模块。钢轮部分需重点表达滚筒壁厚、轮边支撑轴承座、振动马达连接法兰以及刮泥板安装支架；前后车架采用箱型焊接结构，建模时需体现钢板拼焊的腔体形态、铰接销孔同轴度要求以及各附件的安装支座。后轮采用重载工程轮胎配多螺栓轮辋，轮边驱动马达与后桥的连接关系、轮胎与车架挡泥板的运动间隙都需要在装配中校核，避免转向与悬挂跳动时发生干涉。

　　现场作业边界方面，这类单钢轮压路机工作质量通常在十吨至二十吨级区间，整机长度约六米左右、宽度约两点三米至两点五米、驾驶室高度约三米上下，钢轮碾压宽度接近两米，能够在单次通行中覆盖较大作业幅宽；转场行驶速度低于普通货运车辆，现场转移需依托平板拖车运输，建模时需预留吊装点、绑扎固定位的结构表达。设备离地间隙需满足工地不平整路面通行要求，后车架与轮胎之间预留足够跳动空间，铰接处的液压转向油缸、跨接油管要随折腰动作同步摆动，管路走向需避开剪切与挤压区域。

　　功能设计上，设备兼顾静碾与振动两种工况：浅层精压时可关闭振动，依靠钢轮自重完成光面收平；厚层路基作业时开启高频振动，使深层颗粒获得足够激振能量。洒水系统用于沥青面层碾压时向钢轮表面喷淋，防止沥青混合料粘轮，建模中需覆盖水箱、喷淋管路、喷嘴与控制阀的布置逻辑。整机外轮廓的防护栏、尾灯、后视镜、排气引管等细节虽不参与主受力，却直接影响三维展示的真实度，结构设计时需同步考虑检修拆装顺序，保证发动机保养、滤芯更换、液压油检测等操作空间不被覆盖件阻挡，最终形成一套完整贴合工地实际使用状态的压实装备数字样机。
