五位推入锁紧面板馈通接线端子

　　该模型呈现的是一种安装在控制柜门板、设备侧壁或分线面板上的馈通式接线端子排，核心作用是把面板外侧的现场线缆与柜体内部的控制回路在同一位置完成过渡连接。相比普通导轨端子，这类产品不需要在柜内预留额外走线折返空间，线缆从面板一侧插入后，可在另一侧直接完成对应回路接续，常见于机床操作站、小型配电盒、测试台架、半导体设备外挂操作单元以及需要频繁拆装外部线束的自动化专机。

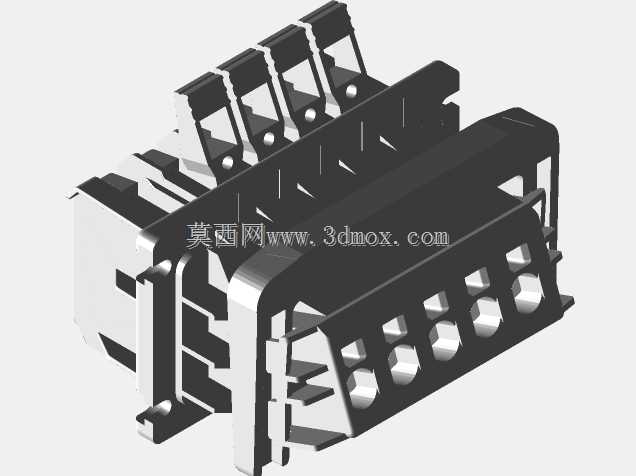

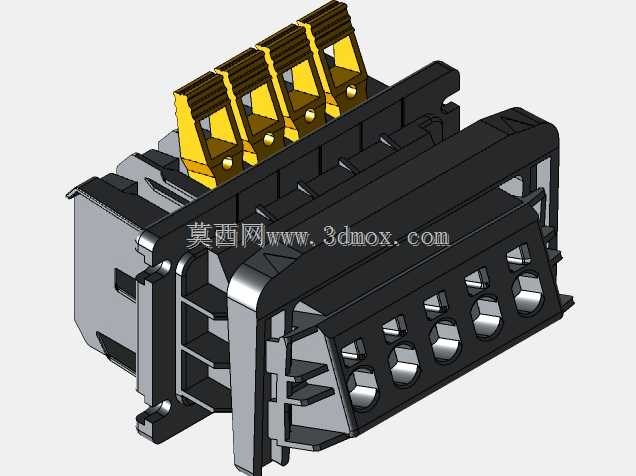

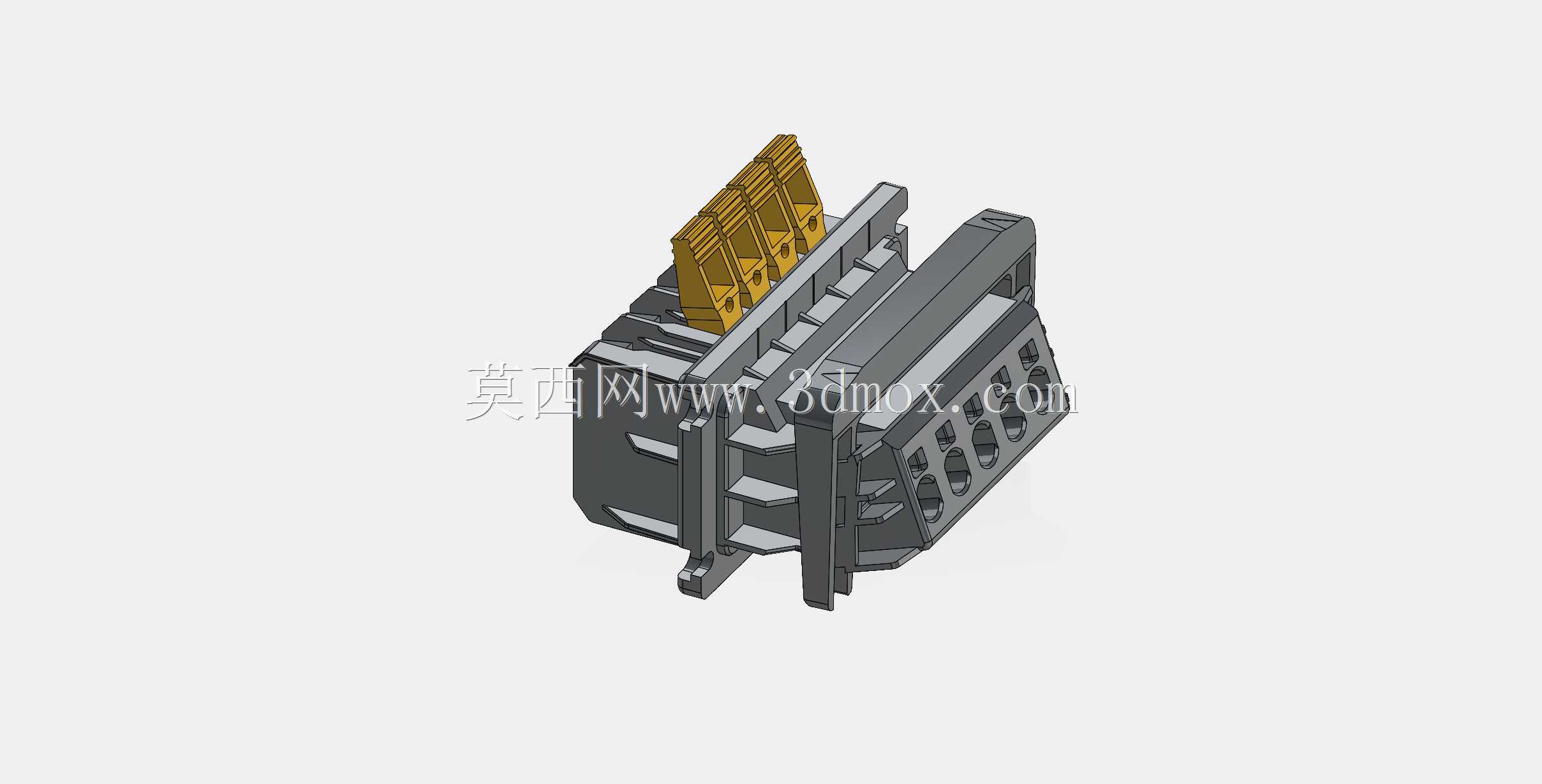

　　从结构上看，端子采用五位并排布置，单排可同时完成五路导线的贯通转接。整体宽度约74.4mm，这个尺寸在布局时需要重点校核：面板开孔区域除端子本体宽度外，两侧还应留出扳手或手指操作空间，建议单边预留不少于10mm的装配余量；高度方向要兼顾外侧插头插拔行程与内侧导线弯曲半径，避免门板闭合后线缆被挤压。模型中橙色部分为面板侧的插接/锁紧区域，灰色壳体为绝缘基座与内部夹持通道，两者通过卡扣和定位槽组合，装配后形成稳定的面板夹持结构。

　　连接方式同时体现推入式锁定与推入式弹簧夹持两种特征。现场布线时，硬导线或带冷压端头的软导线可直接沿插入方向推入接线孔，内部弹簧夹会自动咬住导体，回拉时锁止机构阻止松脱；拆卸维护时通过操作解锁部位释放弹簧压力，即可抽出导线。这种结构相比螺钉压紧端子，优势在于装配节拍快、扭力一致性不受操作人影响，且在振动工况下不易因螺钉松动导致接触不良。额定负载电流按41A考虑，适配导线横截面范围约2.5mm²至10mm²，选型时应结合实际敷设环境温度、多根端子并排温升以及导线绝缘等级综合降额使用，不能简单按单芯载流量直接套用。

　　建模时需要特别关注几个工程细节。其一，导体插入方向与端子本体连接方向呈0°布置，意味着导线沿端子轴向直线进出，面板开孔必须与端子轴线严格垂直，否则插入力会明显增大，长期使用还可能造成弹簧夹偏磨。其二，相邻五位之间的绝缘隔板不仅是爬电距离保障结构，也承担防错和防弧作用，模型中隔板与壳体的加强筋位置应在开模或装配校核时保留，不能为了外观简化而删除。其三，面板馈通结构通常依靠壳体前后缘与密封件夹持门板，若应用在有油雾、切削液或粉尘的场合，应在面板与端子之间增加密封垫，并核对壳体台阶厚度与门板厚度的匹配关系。

　　从设备维护角度看，这类端子排适合需要频繁断开外部线缆的场景。例如机床加工区的操作按钮盒、可更换夹具模块、移动测试小车等，外部线缆在检修或换型时不必进入控制柜内部，只需在面板侧拔插或松开导线，即可隔离现场侧与控制侧。三维设计阶段应把端子模型放入完整装配中进行干涉检查，重点验证门板关闭状态下导线最小弯曲半径、线束扎带位置、插拔工具空间以及多根粗导线并排后的外轮廓边界。对于10mm²这类较粗导线，出线后不宜立即90°弯折，应在端子后方保留一段直线缓冲区域，以降低弹簧接点处的持续应力。

　　外形表达上，模型保留了接线孔、锁紧件、分隔槽、面板固定卡扣和背部导向结构，能够用于装配评审、开孔图核对和线束走向验证。设计人员在调用此类件时，不应只关注外形占位，还要结合电流等级、线径范围、面板厚度、防护需求和维护方式进行确认，使端子既满足电气连接可靠性，也符合整机装配与现场检修的实际操作逻辑。
