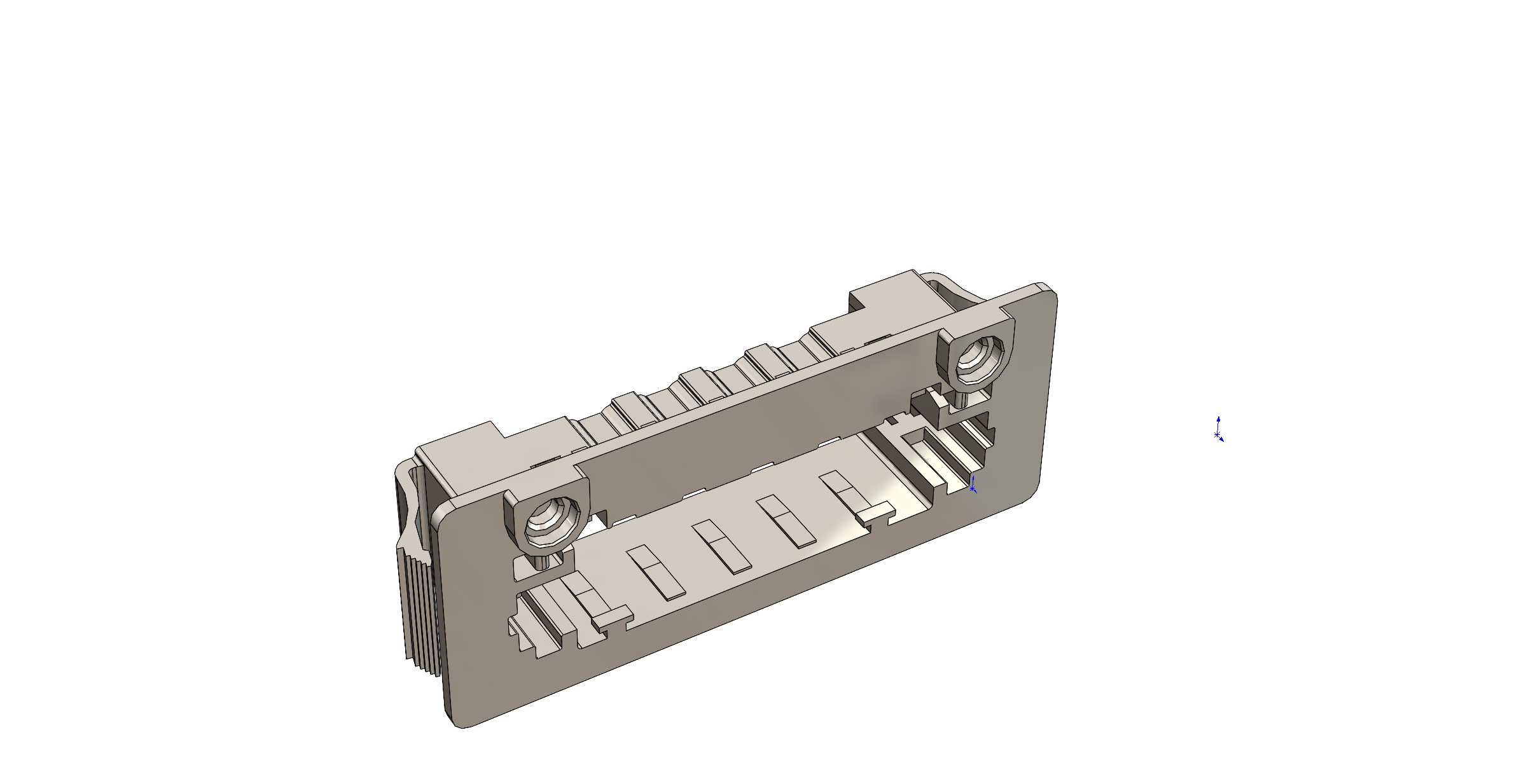

五极7.62mm间距浅灰色卡入式接线框架

　　在低压配电、工业控制柜体的电源变压器次级接线环节，这类卡入式框架是替代传统螺丝端子的常用连接件，尤其适配多回路信号采集、小功率负载分线的场景，不少PLC柜内的变压器输出端、传感器供电分线位都会用到同结构的接插件，省去了现场拧线、套号码管的冗余工序，接线效率比传统端子排提升近四成。从结构设计逻辑来看，这款框架采用单侧卡入的锁止结构，安装时不需要额外紧固件，对准安装位的卡槽推入即可完成固定，两侧带定位孔的安装耳能在推入后自动卡入卡槽的凸点，避免设备运行过程中受振动出现松脱，哪怕是在有持续小幅振动的风机旁、流水线设备侧的变压器安装位，也能保持连接稳定性。

　　引脚间距设定为7.62mm是行业内小功率电源接线的通用尺寸，这个间距既能满足300V以内交流电压的爬电距离要求，又不会占用过多PCB板或安装基座的空间，五极的引脚配置刚好适配常见的三相五线制小功率供电回路，或是一路电源加四路信号反馈的接线需求，每一个引脚对应的卡槽内都做了防反插的凸筋设计，接线时如果插针方向不对无法推入，能从根源上避免现场接线时的相序错接问题。外形上整体采用浅灰色的工程塑料壳体，这种配色是工业接插件的通用标识色，和黑色的功率端子、蓝色的信号端子形成明确区分，运维人员巡检时能快速识别出电源回路的接线位，壳体边缘做了0.5mm的圆角过渡，既避免安装时划手，也能减少壳体受外力冲击时的应力集中点。

　　安装边界方面，框架整体的卡入深度适配标准的35mm导轨安装基座，也可以直接通过两侧的安装耳固定在变压器的出线端塑料支架上，安装完成后引脚露出的长度刚好匹配配套的插簧端子，不会出现引脚过短接触不良、或是过长导致相邻引脚意外短接的问题，框架底部预留了0.8mm的排水槽，哪怕柜内出现凝露情况，积水也能顺着槽体排出，不会积在引脚位置造成绝缘下降。实际使用中，这类卡入式框架的接线端支持0.5-2.5平方毫米的硬线直接插入，不需要压接冷压端子，插线时只需要用一字螺丝刀按压上方的解锁片就能完成导线的插拔，后期维护更换回路时不需要拆动整个框架，只需要单独更换对应回路的导线即可，相比传统的焊接式接线柱，后期运维的工作量能降低一半以上。

　　设计时特意将壳体的壁厚控制在1.2mm，既保证了整体的结构强度，在安装卡入时不会出现壳体开裂的问题，也尽可能控制了整体的重量，不会因为配件过重给变压器的出线端造成额外的负载应力，引脚部分采用镀锡铜材质，导电性能稳定，长期使用也不会出现氧化锈蚀导致的接触电阻升高问题，适配的工作温度范围覆盖-20℃到85℃，不管是北方冬季无供暖的户外柜，还是夏季车间内温度较高的设备柜，都能保持稳定的工作状态。
