1/4-20规格铆钉螺母手动安装工装

　　该铆钉螺母安装工装主要面向薄板铆接装配场景，在钣金机柜、铝合金面板、设备护罩、轨道交通内饰板以及现场无法从背面伸入螺母的封闭腔体结构中使用。常规攻丝在薄金属板上能够获得的有效螺纹圈数很少，直接拧入螺钉容易出现滑牙、拉脱和螺纹变形；焊接螺母则需要背面操作空间，并且容易带来热变形、焊渣、表面烧蚀以及后续打磨工序。拉铆螺母能够在仅从单侧接近工件的条件下形成可靠内螺纹，而本工装的作用就是把1/4-20规格铆螺母准确拉入预制孔，并在轴向压缩过程中使螺母背部形成稳定鼓包。

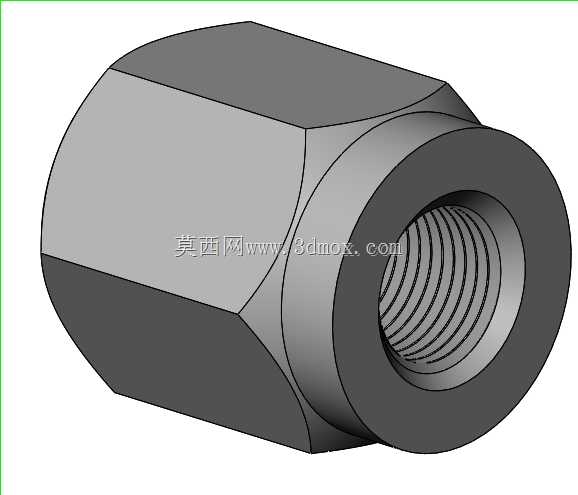

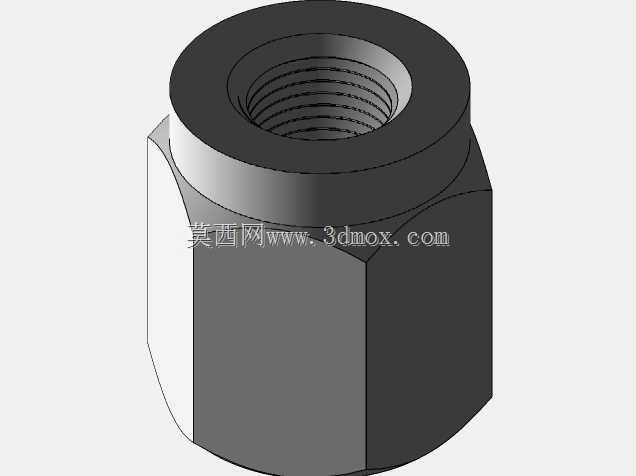

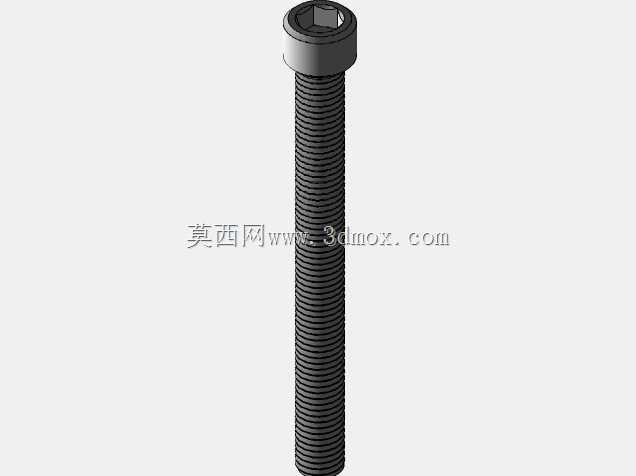

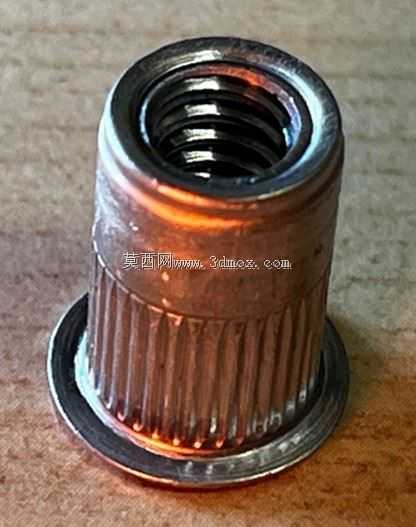

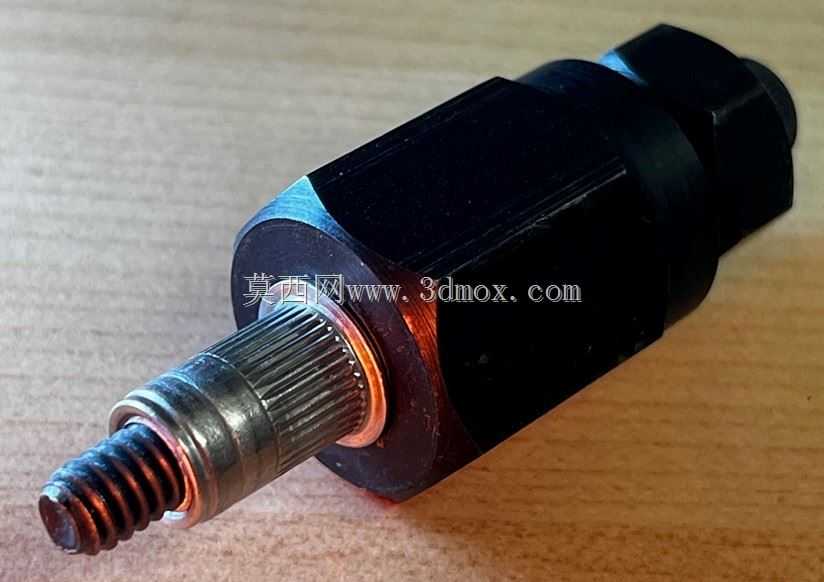

　　工装的使用逻辑围绕手动装配展开。作业时先将铆螺母旋入前端螺杆，再把螺母放入板件上25/64英寸、约0.3906英寸直径的预制孔中；底部螺母由扳手固定，作为主体的反力基准，随后通过上部LH螺纹段旋转顶部螺母，使螺杆产生轴向拉力。拉力传递到铆螺母后，螺母位于板背面的部分被压缩、镦粗并贴紧板面，最终在孔周形成夹紧。铆螺母本体上的肋条在装入孔位后参与周向止转，可减少安装过程中螺母随螺杆一起转动，也能降低装配后受振动载荷时松动的概率。

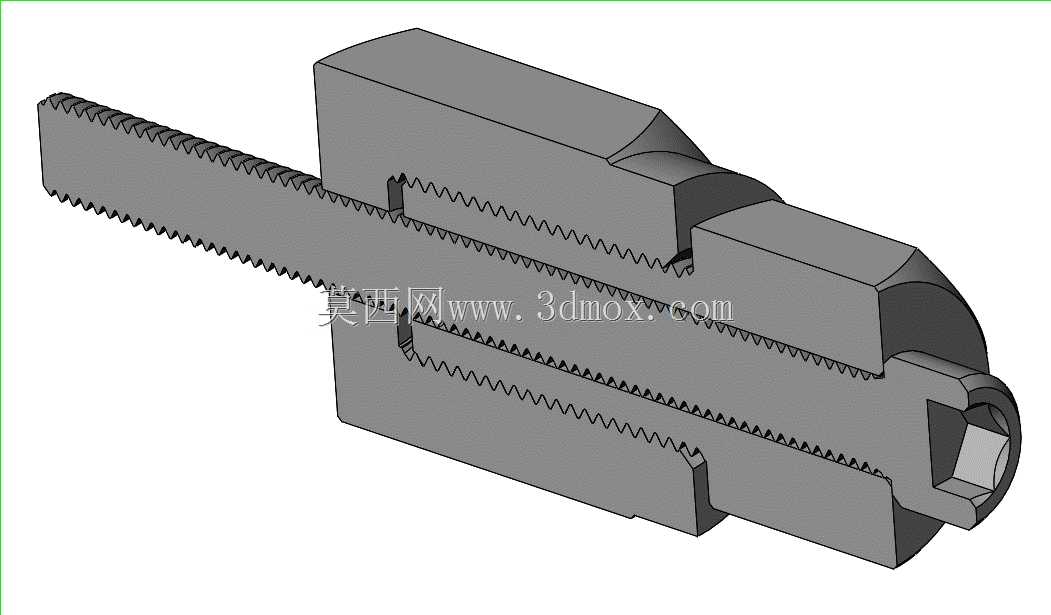

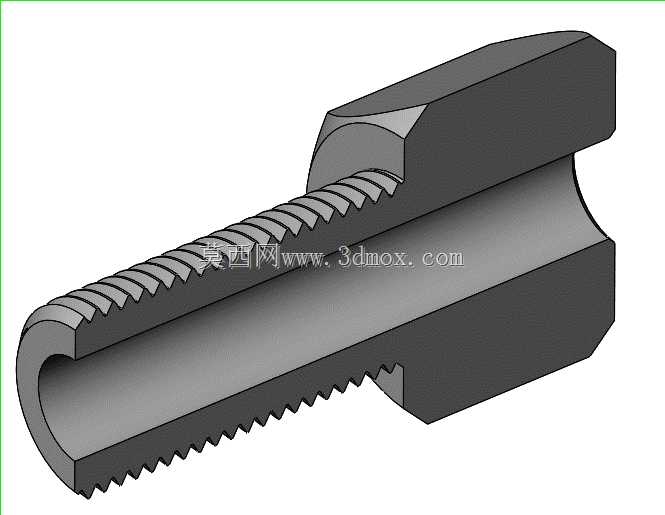

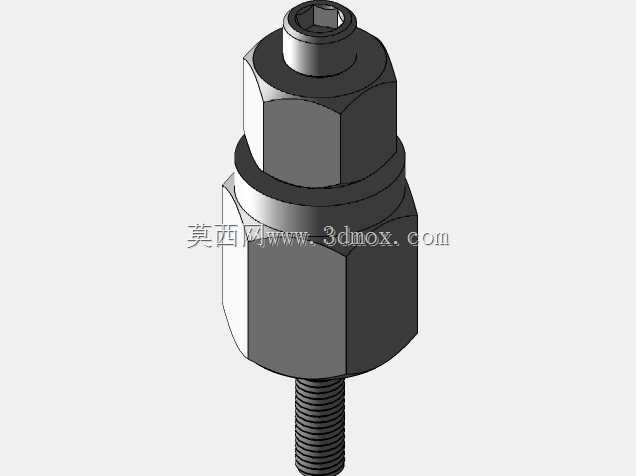

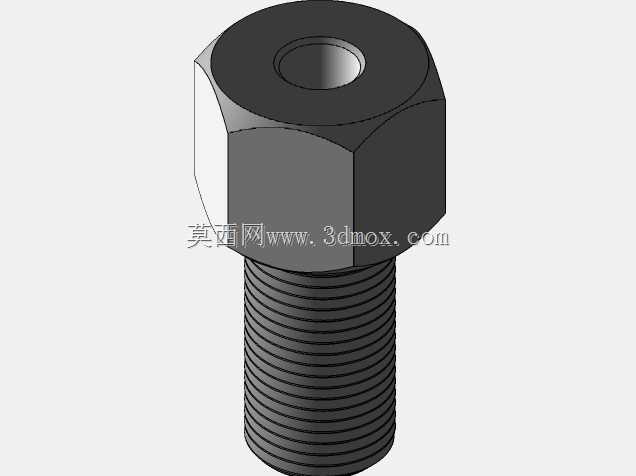

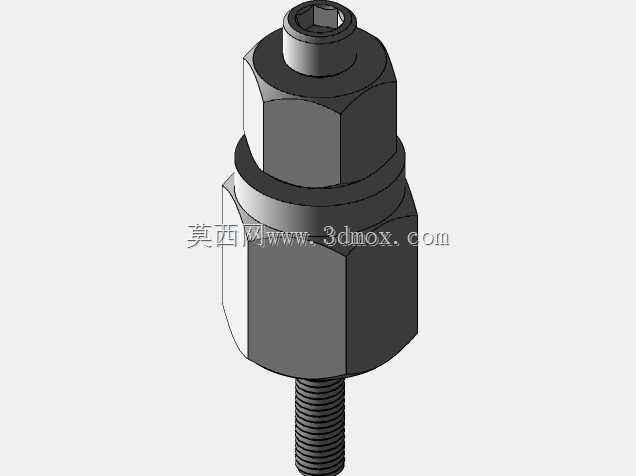

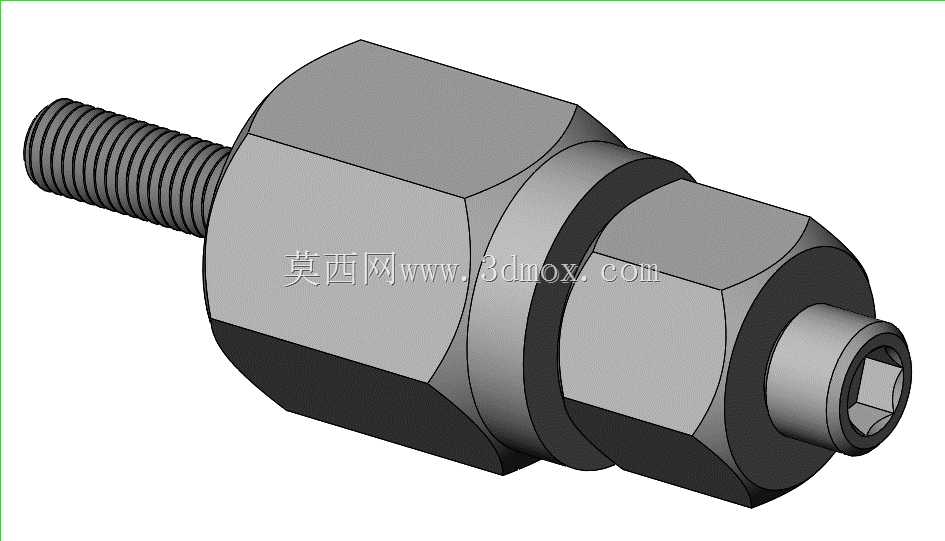

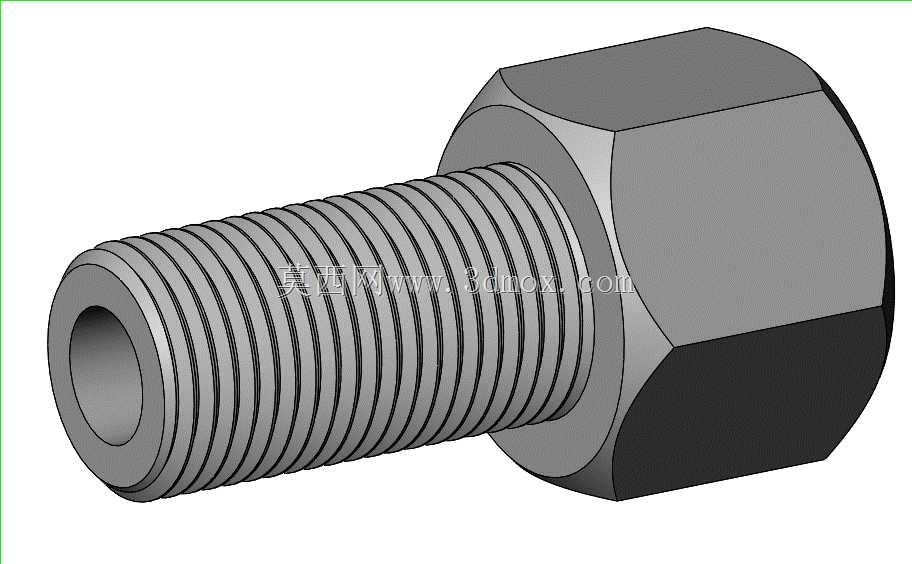

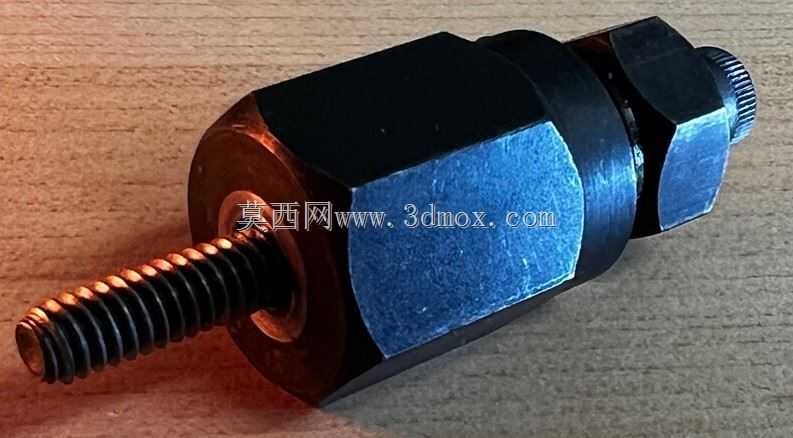

　　结构上，工装中部采用六角外形，便于用开口扳手或活动扳手夹持；前端为较细的外螺纹工作段，用于承接铆螺母；后端设置内六角驱动位置，可配合六角扳手施加扭矩。中间的台阶轴肩承担定位和承压作用，在拉铆行程终了时把轴向力可靠地传递到工装主体，而不是让螺纹副单独承受全部反力。顶部螺母与主体之间采用清晰的螺纹传动关系，操作者通过较小的手动扭矩即可获得铆接所需的轴向夹紧力，适合小批量生产、售后维修、现场改装以及没有气动拉铆设备的工位。

　　从设计思路看，这类工装并不追求复杂机构，而是强调螺纹自锁、受力路径直接和操作动作可控。螺杆轴线、铆螺母轴线和板孔轴线需要保持同轴，偏斜会造成鼓包不均匀、孔口压伤或螺纹拉伤。六角主体的尺寸选择兼顾扳手空间和手部操作，外形边界应避开板件表面的凸起、折边和邻近孔位；前端螺纹长度需要覆盖铆螺母旋合长度及板厚范围，过短会导致螺母未完全就位，过长则可能在深腔结构中触碰背面零件。台阶端面与板件或铆螺母法兰接触的区域应保持平整，避免局部压痕。

　　安装边界方面，预制孔直径、板厚范围和铆螺母规格必须匹配。孔过大时，铆螺母背部鼓包缺乏足够约束，容易拉出或夹紧力不足；孔过小时，螺母放入困难，强行压入会使板面变形。对于铝板、低碳钢板和不锈钢板，相同扭矩下产生的孔口塌陷程度不同，实际装配时应通过试片确认终拧位置。工装在连续使用后应检查前端螺纹是否磨损、端部是否有铆螺母残屑卡滞、轴肩面是否出现毛刺；螺纹副保持清洁和少量润滑，可以降低旋转阻力并提高扭矩传递稳定性。

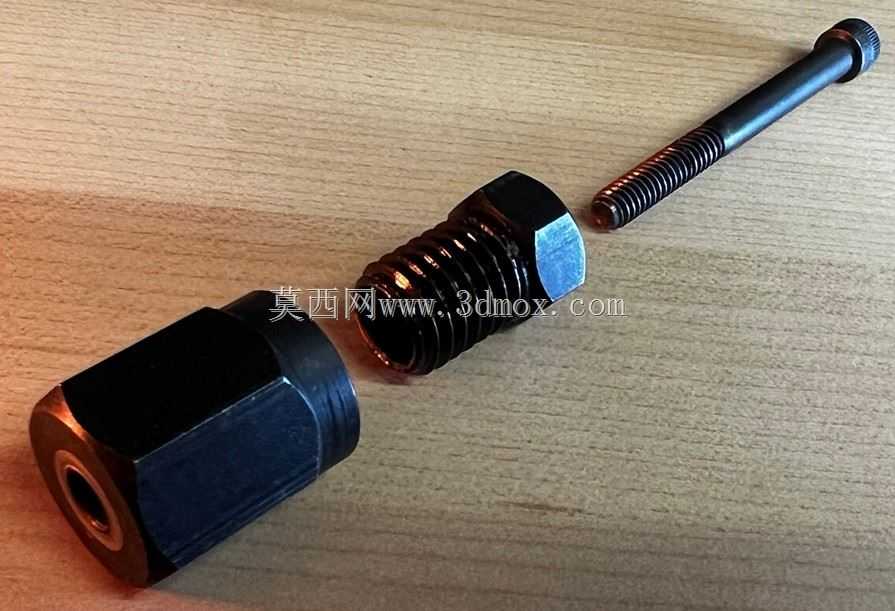

　　三维建模时可按实际装配关系建立螺杆、主体、顶部螺母、底部锁紧螺母和前端驱动端，重点表达螺纹段长度、六角对边尺寸、台阶直径、轴向行程以及内六角驱动孔。工程图中应标注关键配合面、扳手夹持位置和工作端轴线，以便加工后直接用于装配验证。该结构没有气动管路和液压元件，维护简单，对操作空间要求低，特别适合单件试制、箱体类钣金维修以及多品种小批量生产线中的螺纹补强作业。
