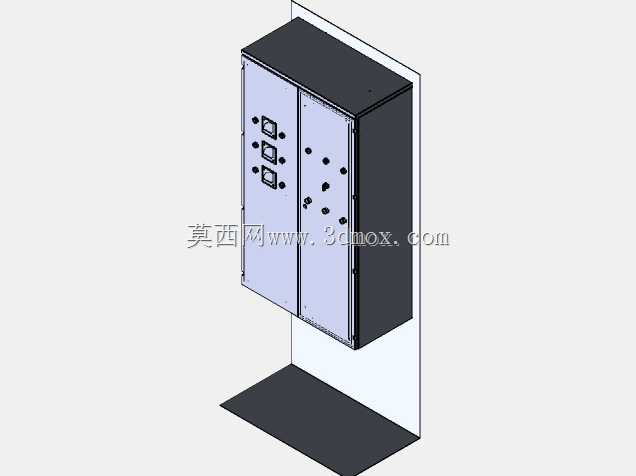

这套落地式双开门电气柜体主要面向车间配电、机床改造、自动化产线集成以及中小型设备的集中控制场景。柜体采用立式窄高布局,正面设置两扇独立门板,左侧门板集中布置按钮、指示灯、转换开关和数显或仪表窗口,右侧门板预留多组操作元件开孔,可根据回路数量布置启停按钮、急停、选择开关、状态指示及人机交互部件。整体结构适合安装在设备旁侧、生产线端部或独立电气间内,用于承载断路器、接触器、继电器、端子排、开关电源、PLC模块及接线线槽等低压控制元件。

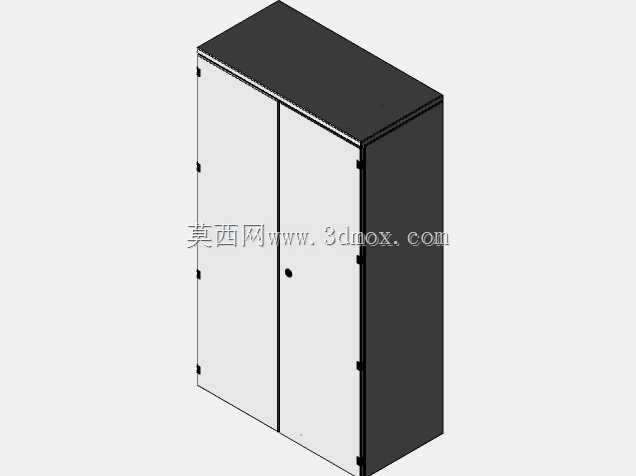

从结构设计角度看,柜体由主箱体、门板、后背板、底部安装底座和内部安装板组成。箱体外形为长方体钣金焊接或折弯拼装结构,顶部设置封闭顶板,侧面为整板围护,背部可作为靠墙安装面,也可预留背板固定孔。底部带有外伸底座,底座平面略大于柜体投影,用于增加落地稳定性,并通过地脚螺栓或膨胀螺栓与地面固定。柜体前侧两扇门板采用铰链连接,门缝处预留密封压边位置,实际加工时可配合发泡密封条或橡胶密封条,以减少粉尘、切削液飞溅和潮湿空气进入柜内。

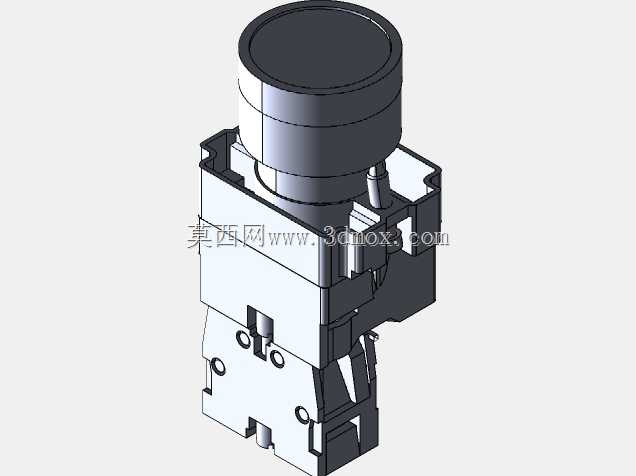

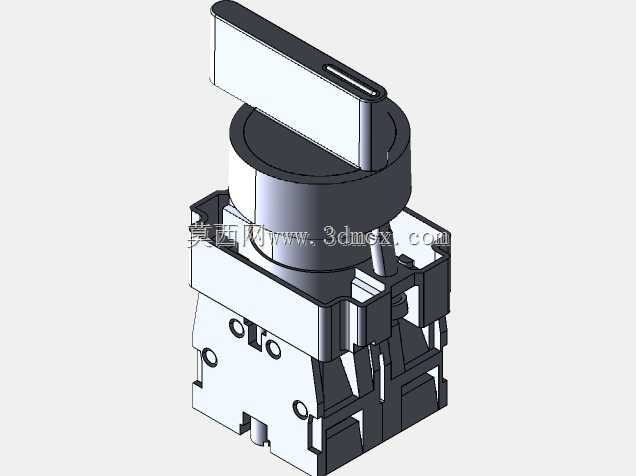

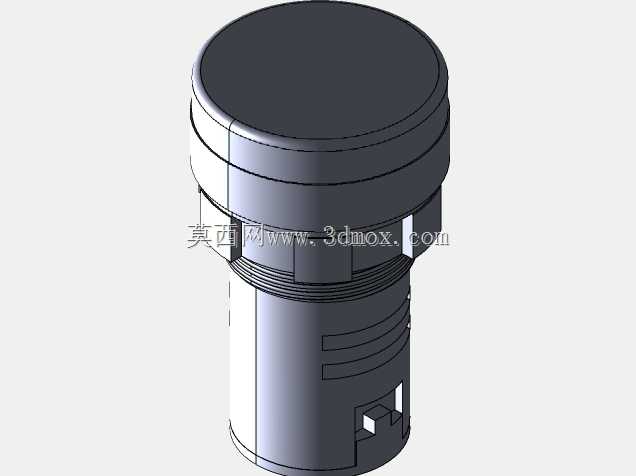

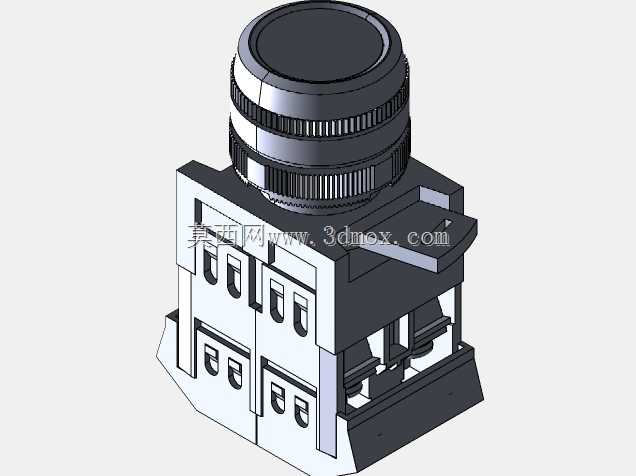

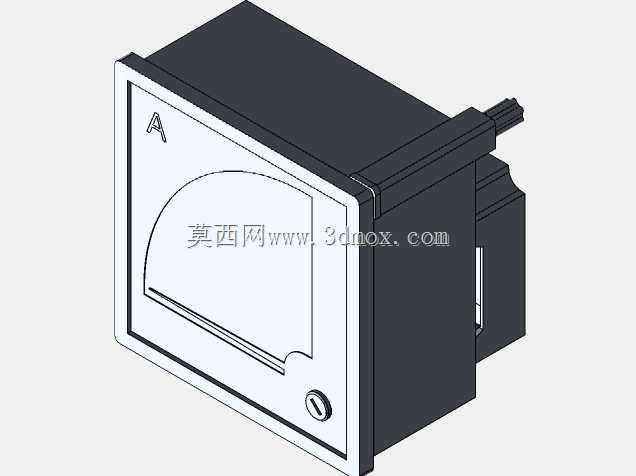

门板元件布置遵循操作频率与视觉识别逻辑。左门上部预留方形显示或仪表安装位,下方按竖向排列多组控制元件,便于操作人员在站立姿态下完成状态观察和手动操作;右门开孔分布相对分散,可用于急停、复位、模式切换、本地远程选择以及多回路启停控制。所有外露元件均应从门板正面安装,背面通过螺母锁紧并保留接线空间。设计时需要注意按钮与门板边缘、铰链侧、加强筋之间的距离,避免安装工具无法进入,也要防止门板关闭后元件与柜内线槽、模块或导线干涉。

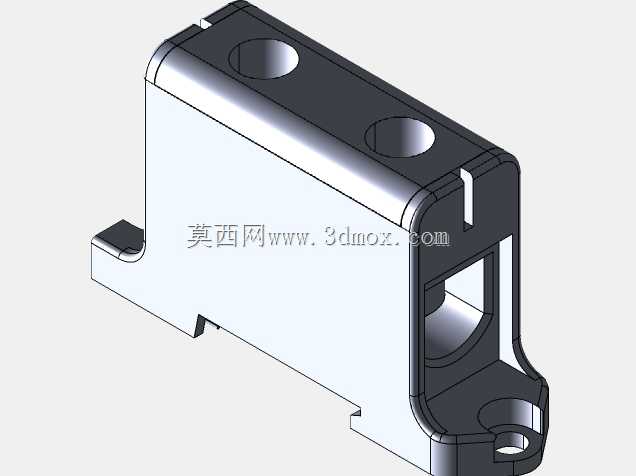

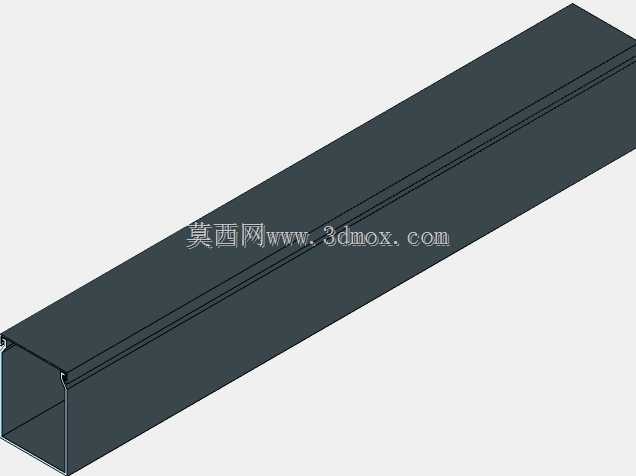

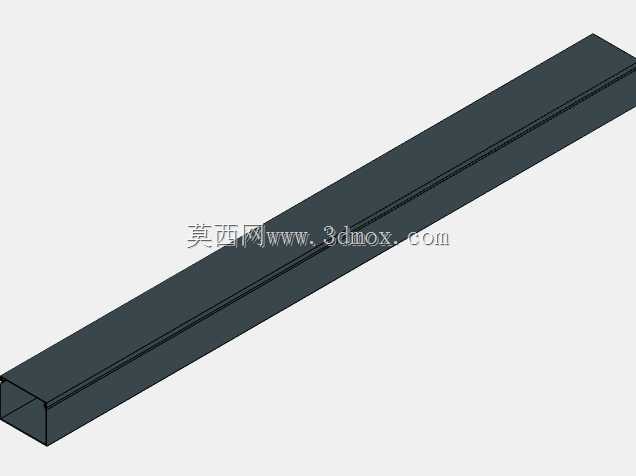

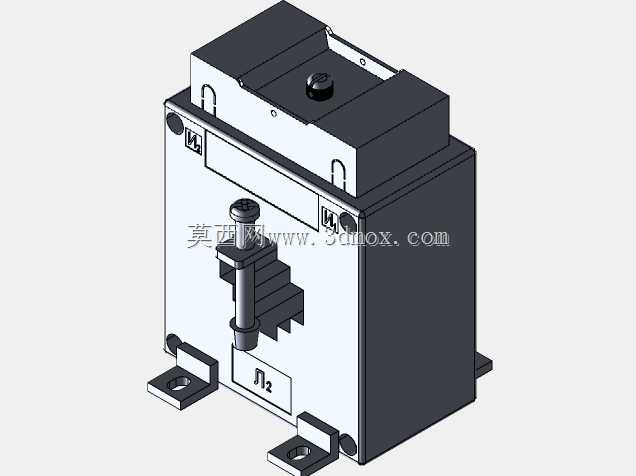

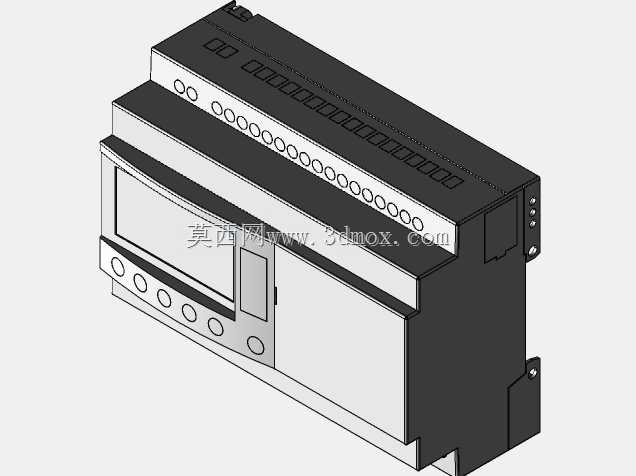

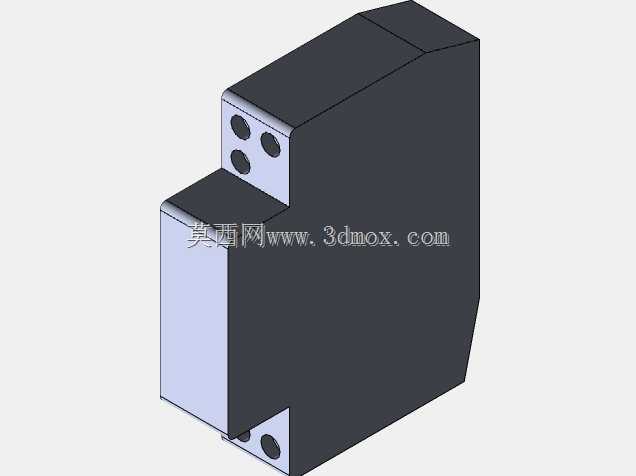

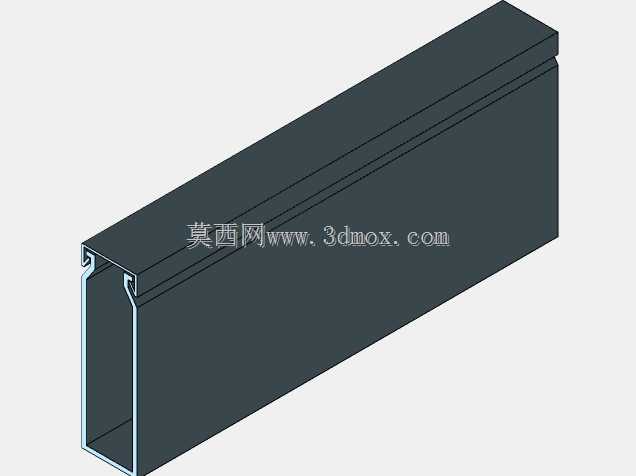

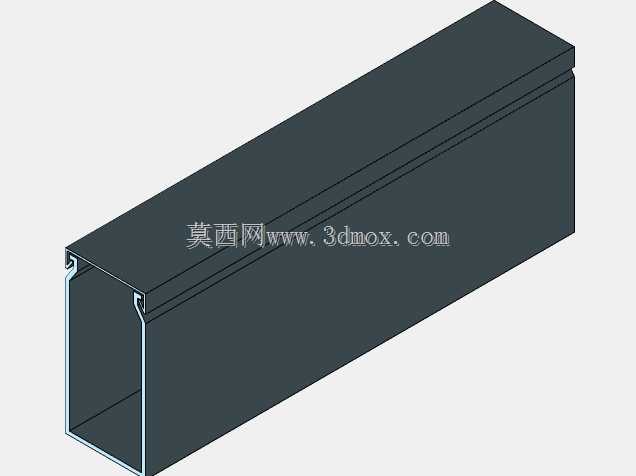

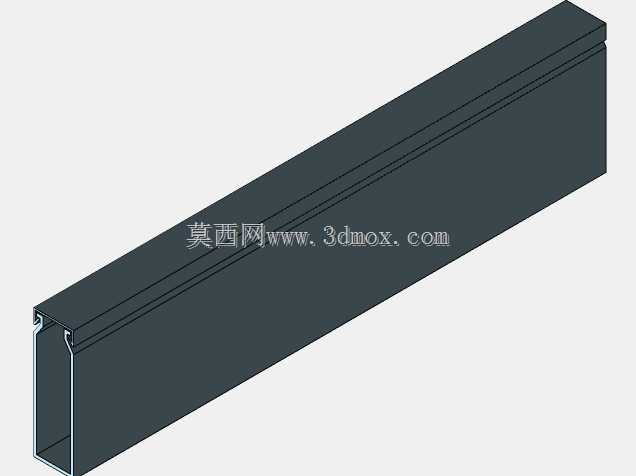

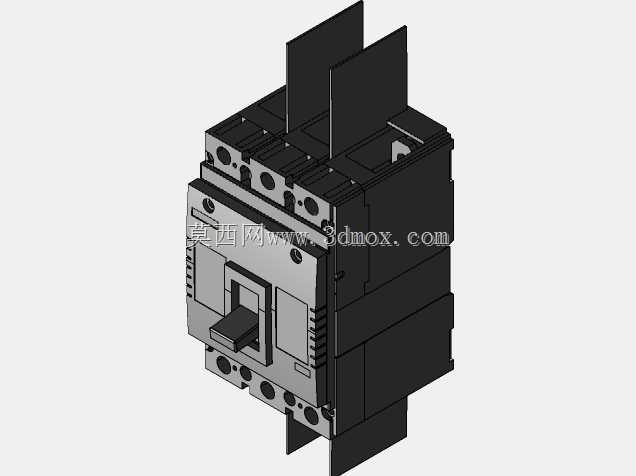

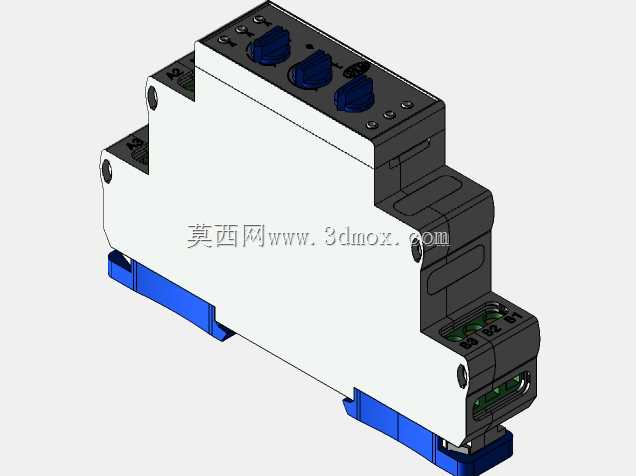

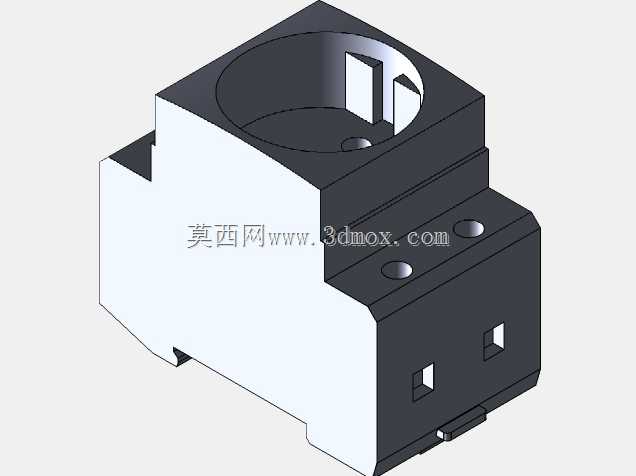

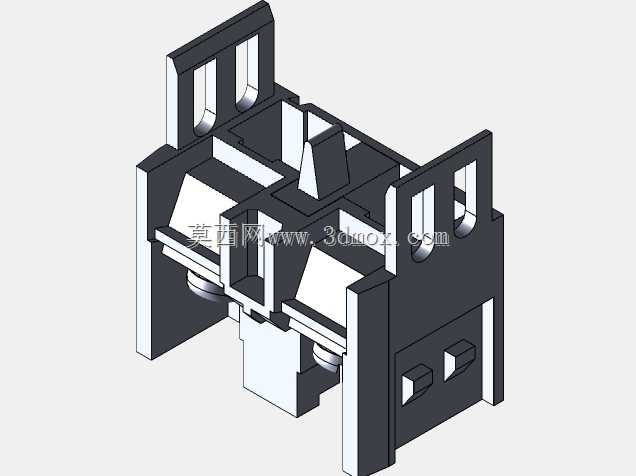

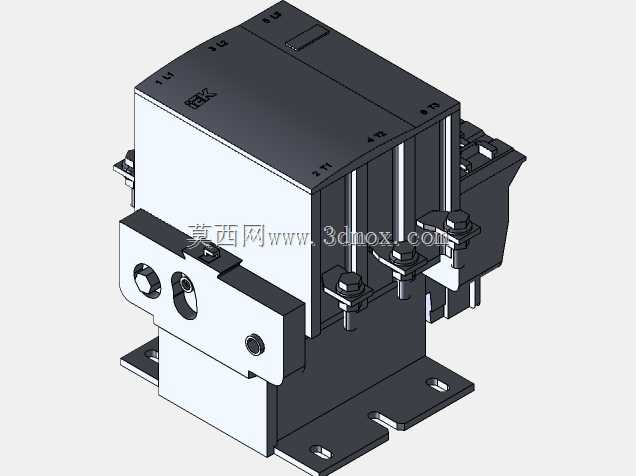

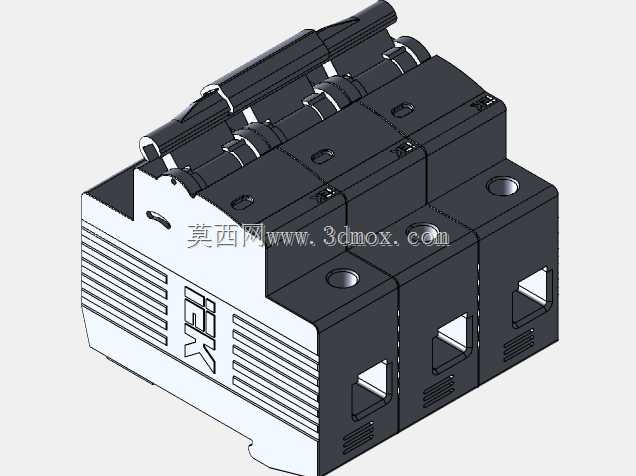

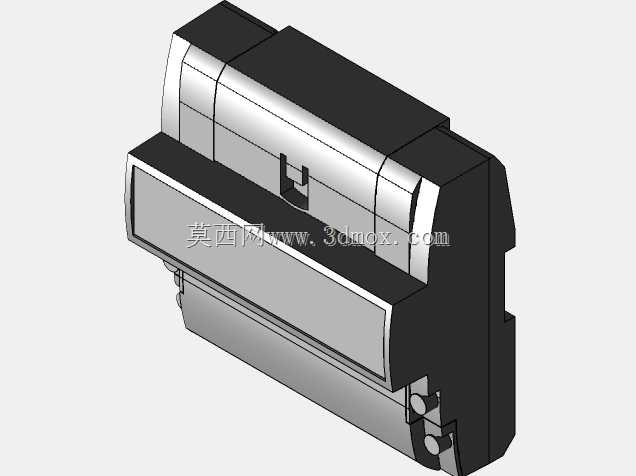

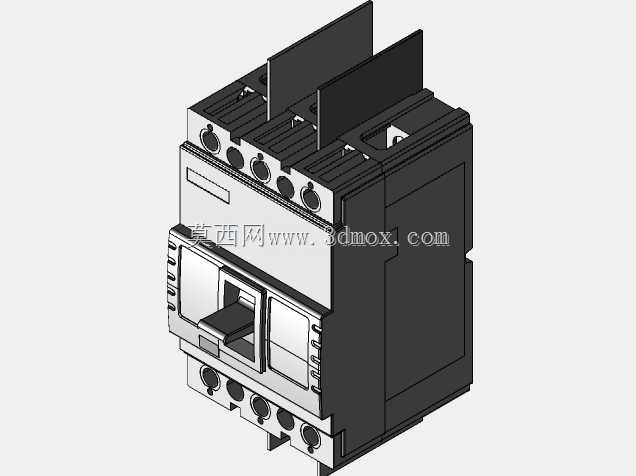

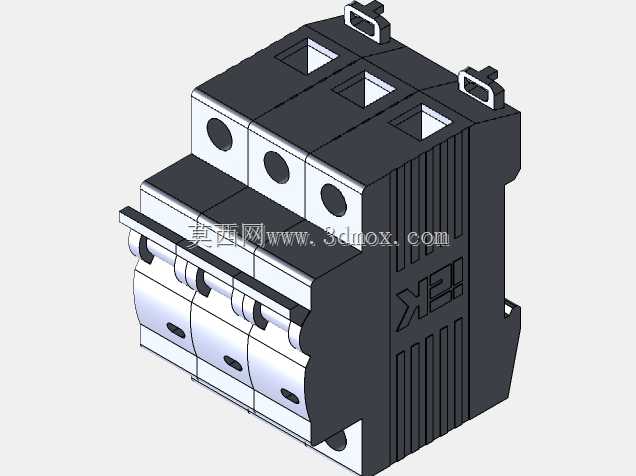

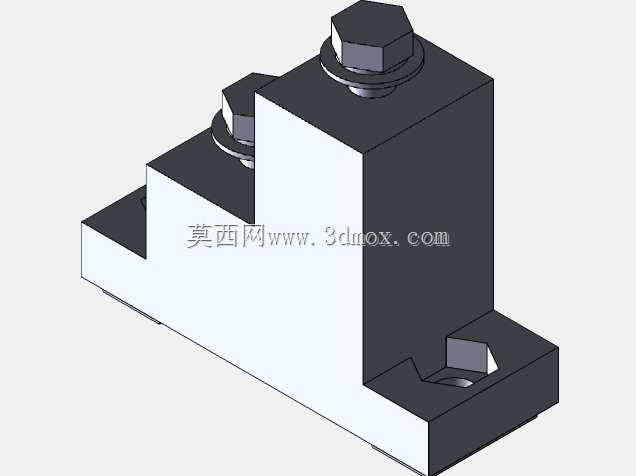

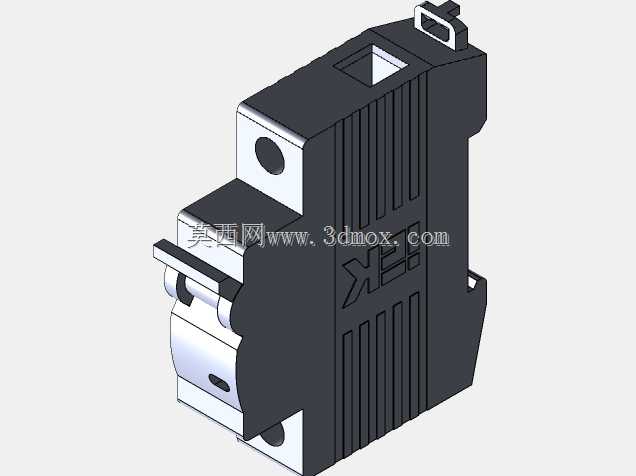

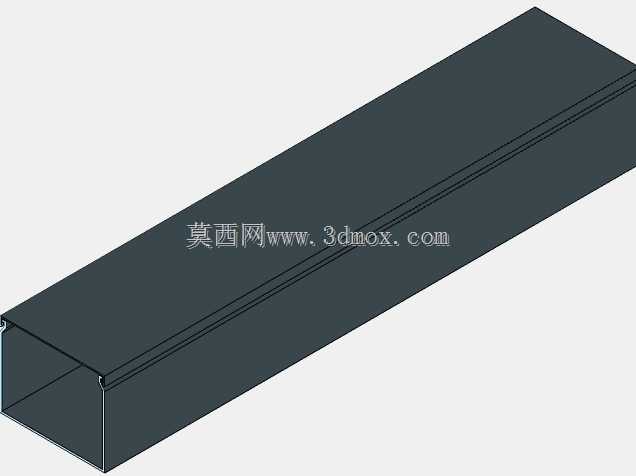

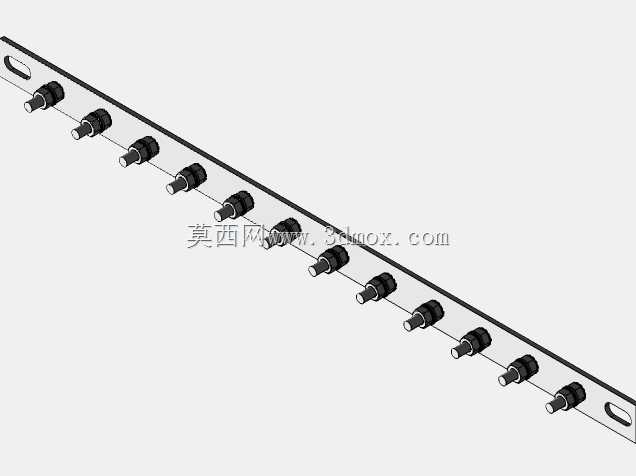

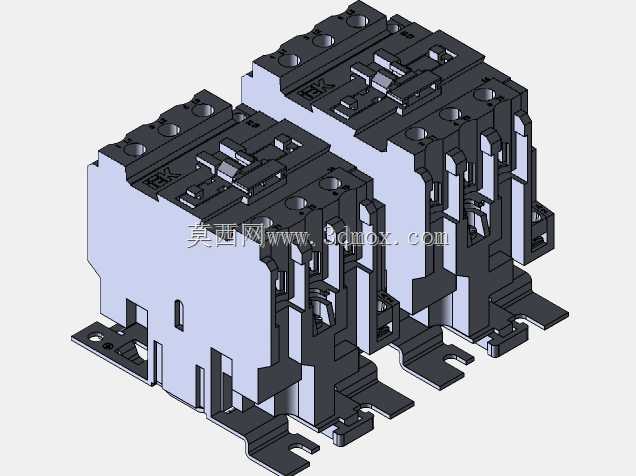

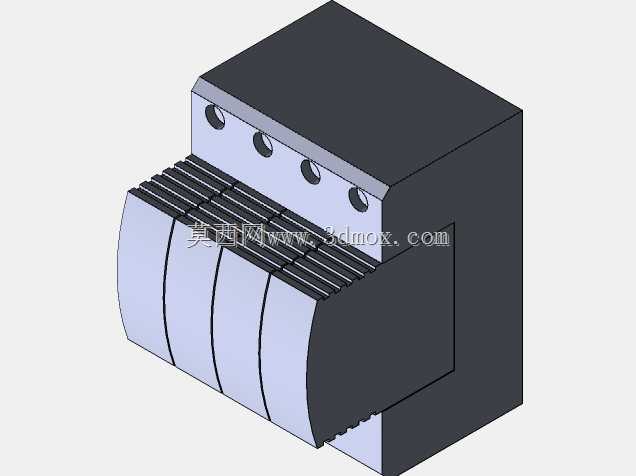

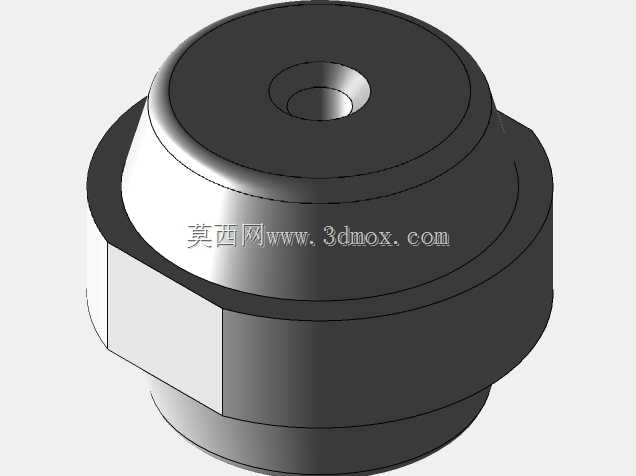

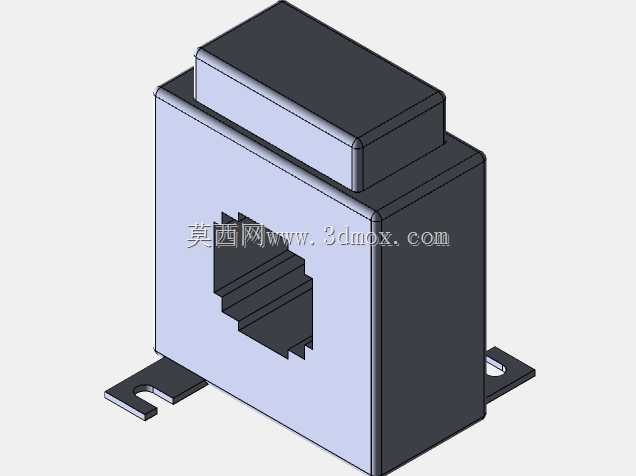

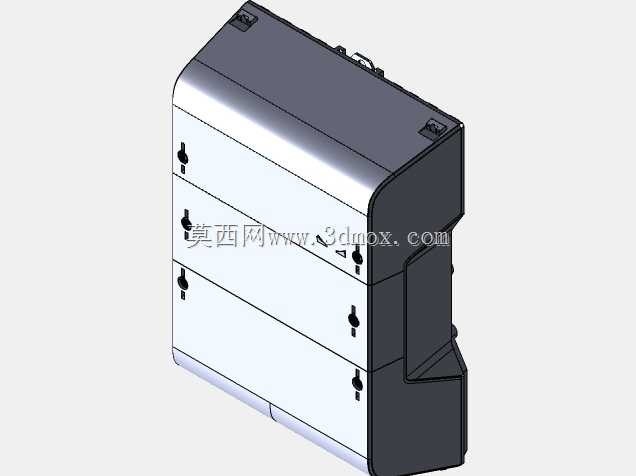

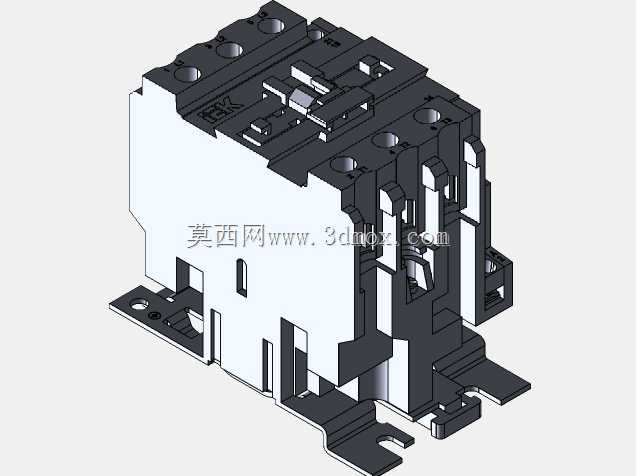

柜体内部通常设置竖向安装梁或整块安装板,安装板可采用镀锌钢板或喷塑钢板,元件按强弱电分区布置:上部放置电源进线、断路器和开关电源,中部布置控制器、继电器和端子排,下部安排重载接线端子、接地排和电缆引入位置。线槽沿元件周边铺设,线号管、端子标识和接地标识需在装配阶段同步规划。对于机床加工类应用,柜内应考虑接触器、伺服驱动器或变压器等发热元件的散热间距,必要时在顶部或侧上部增加通风过滤组件;若现场存在油雾、粉尘或冲洗环境,则应优先采用密封柜体加散热空调或热交换器的方案。
安装边界方面,该柜体为独立落地结构,前方必须保留完整开门空间,双门全开时门板旋转半径不能与设备护栏、操作工位或输送线发生干涉。柜体后侧若靠墙布置,应留出接线和维护距离;若采用后检修方式,则后侧需预留人员进入或工具操作空间。底部电缆可从底座下方进入柜内,现场基础应保证平面度,避免柜体强行固定后发生门框变形、门板错位或密封不严。吊装和转运时,吊点或叉车孔位应结合柜体重量与重心设置,不能直接以门板或薄弱顶盖作为受力部位。
三维结构建模时,钣金件需要体现折弯余量、门板搭接关系、铰链安装面、锁杆位置、加强筋和安装孔位。门板开孔不能只按外观点位处理,还应反映按钮规格、指示灯外径、仪表开孔尺寸以及背后接线深度。柜体内部安装板与外框之间宜采用可拆卸连接,便于电气装配人员先在安装板上完成元件预装,再整体推入柜内固定。接地连续性、门板跨接线、电缆固定头、铭牌位置和柜内照明等细节,也应在结构方案中预留。
该类柜体的核心价值不在于复杂运动机构,而在于可靠的空间分配、维护可达性和现场适应性。合理的门板元件高度、清晰的内部走线通道、足够的散热余量以及稳固的落地接口,能够降低后期接线、检修和元件扩容的难度。对于设备集成商而言,这种双门立式柜体既可以作为标准电控箱母型,也可以在不改变主体框架的前提下,通过调整门板开孔、内部安装板孔位和底部进线方式,适配不同机床、输送设备或专用自动化装置的控制需求。
