工业落地式单开门电气控制柜结构

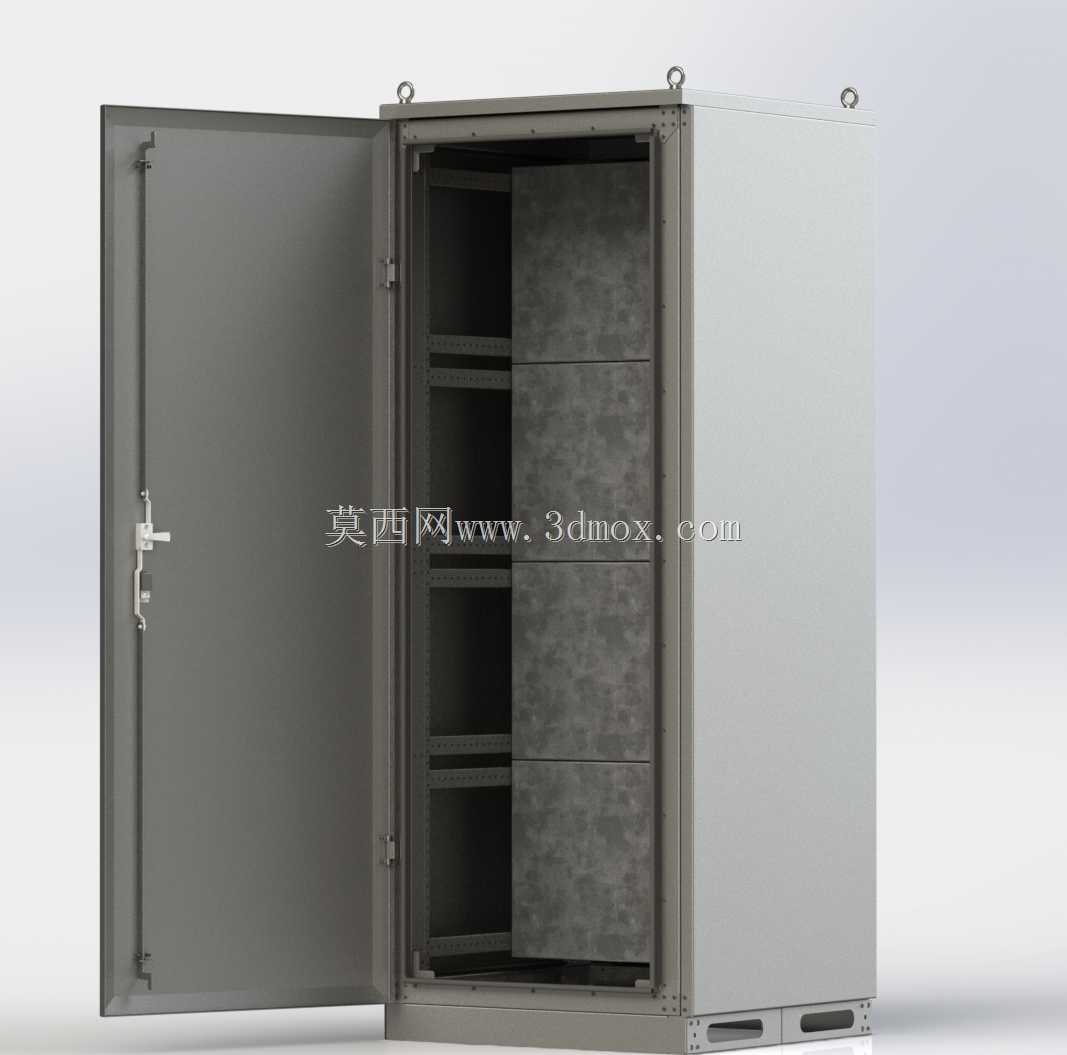

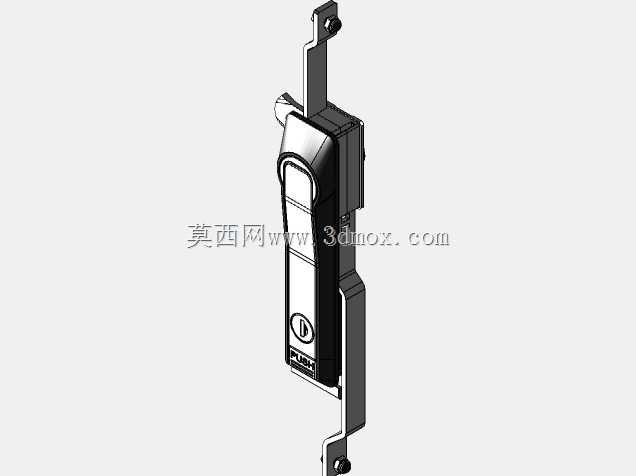

　　该柜体结构面向车间配电、机床改造、自动化产线集成等场景，主要用于容纳断路器、端子排、继电器、PLC模块、开关电源及布线线槽，使强电与弱电元件在封闭金属空间内集中安装。柜体采用落地式布置，顶部设置吊环，便于在设备就位前通过吊装方式转运；底部预留与基础或槽钢框架连接的安装边界，现场可根据走线方向选择下进线、侧进线或背部进线。外形上为高立柜形式，正面单扇门向外开启，门体与柜体之间通过多组合页连接，侧边配置锁杆式门锁，关门后可实现多点压紧，减少车间粉尘、切削液飞溅和误触风险。

　　从结构设计思路看，柜体不是单纯的外壳，而是围绕元件安装、检修操作、走线分隔和现场维护展开。内部设置多层安装板或横梁位置，可按电气元件高度划分区域：上部布置控制电源和小型控制器，中部布置接触器、端子和接线线槽，下部预留电缆引入与绑扎空间。柜门开启后，内部元件正面暴露，检修人员不需要整体拆卸柜体即可完成接线、排查和更换。门内侧可安装密封条，在需要防护的场合提高防尘能力；门板与框架之间保留铰链调节余量，便于装配时校正门缝间隙。

　　柜体侧板、顶板、背板和门板均以钣金折弯思路构建，边缘通过折边提高刚性，减少大面积薄板在门体开关时的振颤。内部安装板承担主要元件载荷，设计时需根据元件重量确定板厚、固定孔距和支撑梁位置，避免仅靠薄板自攻连接。柜顶吊环属于转运受力件，吊装时应让吊点垂直受力，不可作为长期运行承载结构。柜体四周应预留开门半径、散热空间和接线操作距离，尤其在并排布置多台柜时，不能让柜门开启与相邻设备、管线或维护通道发生干涉。

　　在机床配套应用中，这类柜体常布置在设备侧方或生产线端部，外部电缆从底部进入后沿线槽上升，强弱电分侧敷设，控制线与动力线保持间距，降低干扰。柜体内部可根据发热情况增加自然通风孔、过滤风扇或空调安装位；若仅安装低压控制元件，封闭柜体更适合多尘环境。三维结构建模时，门框、铰链、锁杆、吊环、安装板和分隔板均需要体现装配关系，尤其要检查门体开启角度、铰链螺钉空间、门锁行程以及元件安装后与柜门的净距。该结构适合在设备方案阶段进行空间校核、钣金拆图和电气布置预览，可帮助设计者在加工前发现干涉、维护距离不足和走线边界不清等问题。
