集成式温湿度传感板带双连接器结构

项目分类:传感器 发布时间:2023-09-20 ID:712363
  • 集成式温湿度传感板带双连接器结构
  • 集成式温湿度传感板带双连接器结构
  • 集成式温湿度传感板带双连接器结构
  • 集成式温湿度传感板带双连接器结构

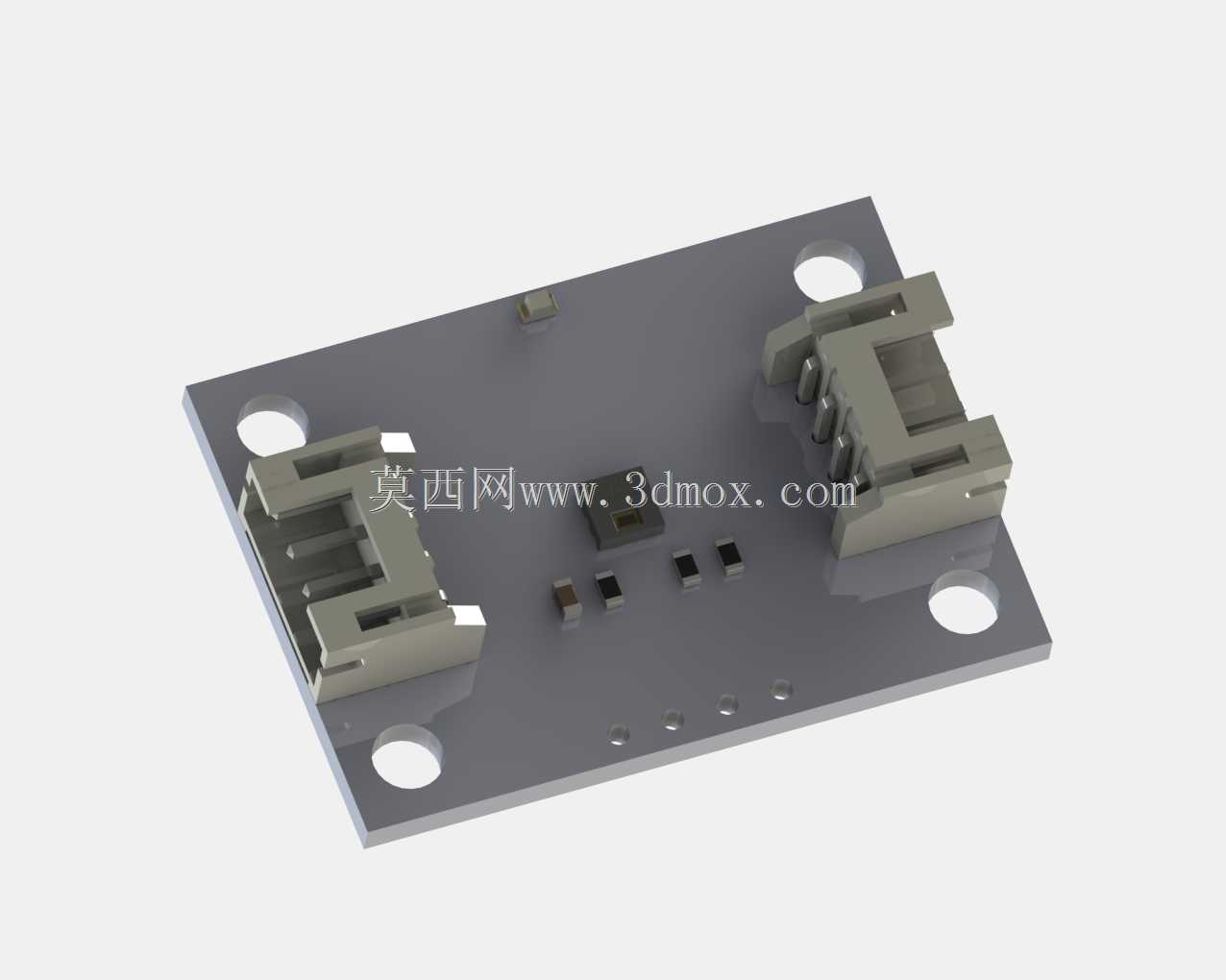

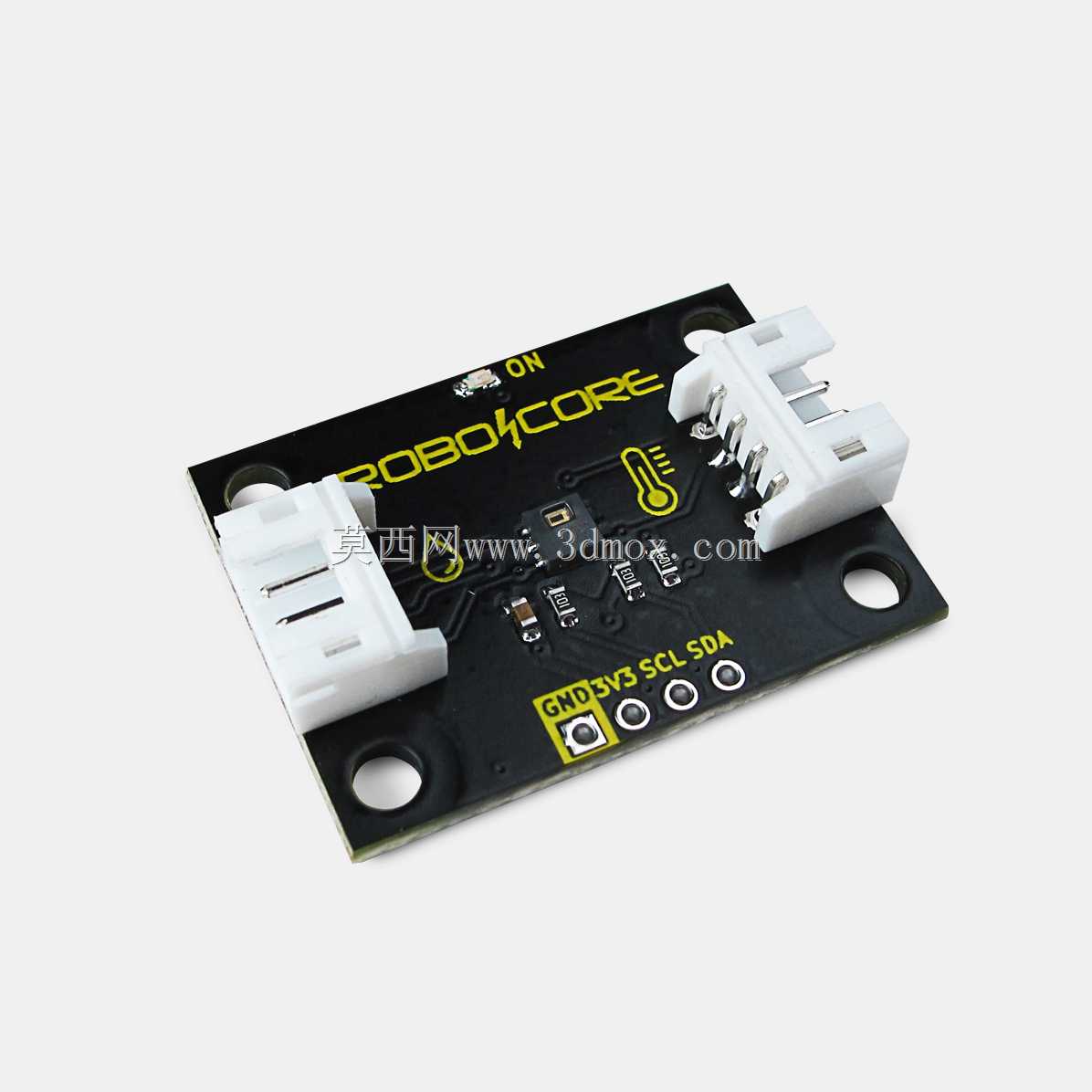

  在小型环境采集节点、教学机器人外设以及紧凑型控制柜内部,温湿度采集往往不是单独一颗芯片悬空使用,而是要做成一块可插拔、可固定、可快速更换的功能小板。这块传感板的结构围绕实际装机痛点展开:板体四角预留沉头安装孔,孔位避开表面贴片元件和连接器插针,装配时可以直接用M2或M2.5螺钉固定在钣金支架、塑料立柱或3D打印安装座上,不需要额外增加压板。板边两个连接器采用对称布置,线缆从同一侧或两侧接入都能留出插拔空间,维护时手指或小型镊子可以捏住连接器外壳操作,不会压到中间的传感芯片。

  从功能布局看,温湿度敏感元件位于板体中部偏开放的位置,周围没有高外壳遮挡,空气可以自然流过芯片表面。贴片电阻、电容沿信号路径短距离排布,既减少走线长度,也让板面层次清楚。连接器选用带锁扣或卡扣保持力的座体,设备搬运、振动台测试或小车移动过程中,4路电缆不容易因拉扯松脱。对于需要接入BlackBoard Edge这类控制板的场景,小板通过线缆完成电源、地和信号连接,主板与传感板之间可以分开放置:主板放在电气舱内,传感板靠近需要测量环境空气的位置,避免功率器件发热直接影响读数。

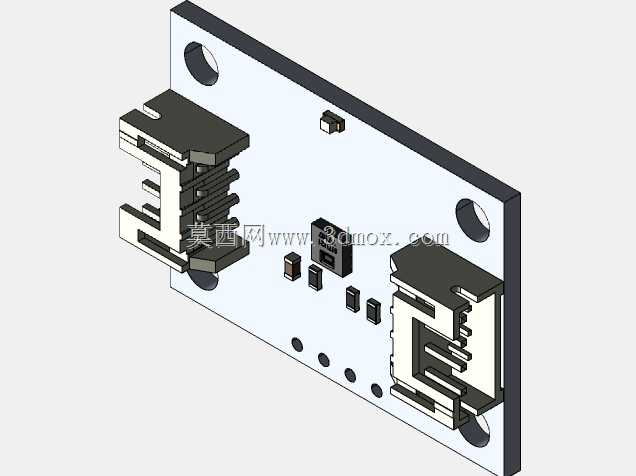

  结构建模时,板体不能只画一个简单薄片。PCB外形需要体现四角圆孔、局部避让边、元件投影高度以及连接器实体包络。两个连接器的塑料本体、金属端子、插接口和定位特征都要保留,这样在总装中检查干涉时,才能判断插头插入后是否与外壳壁、线槽或相邻模块冲突。板上芯片和阻容件虽然尺寸小,但对堆叠高度有影响,尤其是传感器上方若要开通风窗或加防护盖,必须依据元件最高面预留间隙。安装孔周围要留出螺钉头或螺母空间,孔边到板边的距离不能过窄,防止实际加工和装配时开裂。

  外形边界方面,这类小板适合狭窄空间使用,长宽方向以连接器外轮廓和安装孔中心距为控制基准。厚度方向由PCB基板、贴片元件顶部和连接器高度共同决定,其中连接器通常是最高结构,设计外壳时应按连接器顶面再加插拔手位空间计算。若设备内部存在风道,传感板可放置在回风或环境空气流通处,但不应正对强气流死角,也不宜贴近稳压器、驱动芯片等热源。双连接器布局让它在多模块串联或分线连接时更灵活,线缆走向可以沿板边整理,用扎带座或线卡固定后,插头处承受的外力会明显降低。

  实际应用中,这种集成板常见于小型机器人环境感知、实验台数据采集、仓储环境监测、孵化与培养设备、机柜温湿度巡检等场景。它的价值不只是提供电气连接,还通过确定的安装孔、连接器位置和元件高度,让机械结构工程师在外壳开模、钣金折弯和支架设计阶段就能完成空间校核。建模时把板作为可替换模块处理,周围预留统一螺钉孔距和线缆折弯半径,后续更换不同测量单元时,整机结构不必大幅改动。板面元件之间的疏密关系也值得注意:敏感区保持开放,连接区承担插拔受力,固定区通过四角孔传递约束,三个区域分工明确,最终形成一块便于装配、维护和空间集成的温湿度采集功能板。
