SW420振动感应模块结构三维造型

　　SW-420振动感应模块常用于设备状态监测、安防报警、碰撞提示、倾斜晃动检测以及小型实验装置中的触发信号采集。它的核心作用是把机械振动或位移扰动转换为开关量电信号，使控制系统能够快速判断被测对象是否发生异常晃动。实际项目中，这类模块常安装在机柜、门体、仓储货架、实验台架、移动小车或教学机器人上，当振动强度超过阈值时，比较电路输出电平变化，后级单片机或继电器回路即可执行报警、停机、记录等动作。

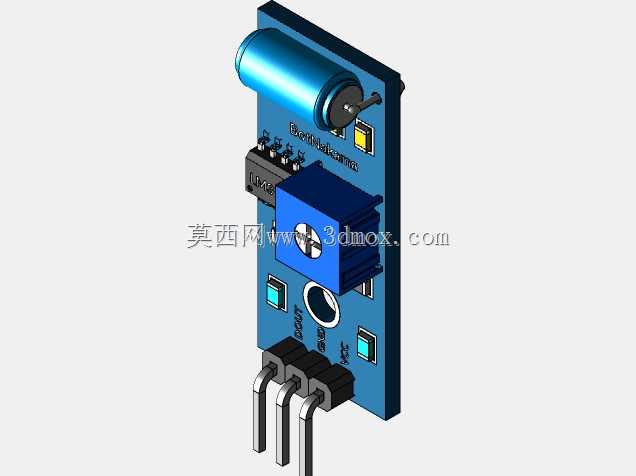

　　从结构上看，模块采用长条矩形PCB布局，板面一端布置密封式振动开关，另一端引出VCC、GND、DO三个直插针脚，便于与面包板、控制板或端子排连接。板上集成LM393比较器、可调电位器、限流电阻、状态指示灯和上拉元件，信号链路清晰。振动开关横向固定在板端，圆柱形金属外壳与焊点形成明确的安装高度；电位器位于板中部，用于调节比较阈值，从而适配不同灵敏度需求。数字输出端不依赖复杂通信协议，接入普通IO口即可读取，适合低成本、快响应的检测场景。

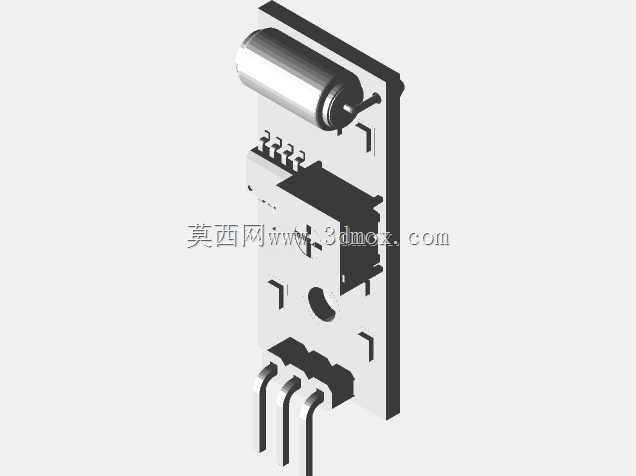

　　建模时需要重点还原PCB厚度、元件占位高度、针脚间距和焊点轮廓。电路板四角及中部预留固定孔，孔位与针脚、元件之间保持安全间距，方便使用M2或M3螺钉固定在支架上。外形边界应以PCB矩形轮廓为基准，向上叠加振动开关、电位器、芯片和指示灯的高度，向下考虑排针伸出长度；在整机装配中，排针侧通常需要预留插拔空间，振动开关侧则应避免紧贴刚性外壳，以免外壳传导的微小振动影响阈值判断。

　　安装方向对检测效果有直接影响。振动开关内部触点对晃动和姿态变化较敏感，模块宜贴近振源或被监测构件固定，板面可通过螺钉、铜柱或双面绝缘支柱安装。若用于门磁类安防，模块应固定在门扇易随撬动产生振动的位置；若用于设备异常振动提示，则应靠近电机、轴承座或机架连接处，减少中间缓冲材料对信号的衰减。接线时VCC与GND不可反接，输出端可直接接入控制器输入，指示灯能够辅助现场判断触发状态。

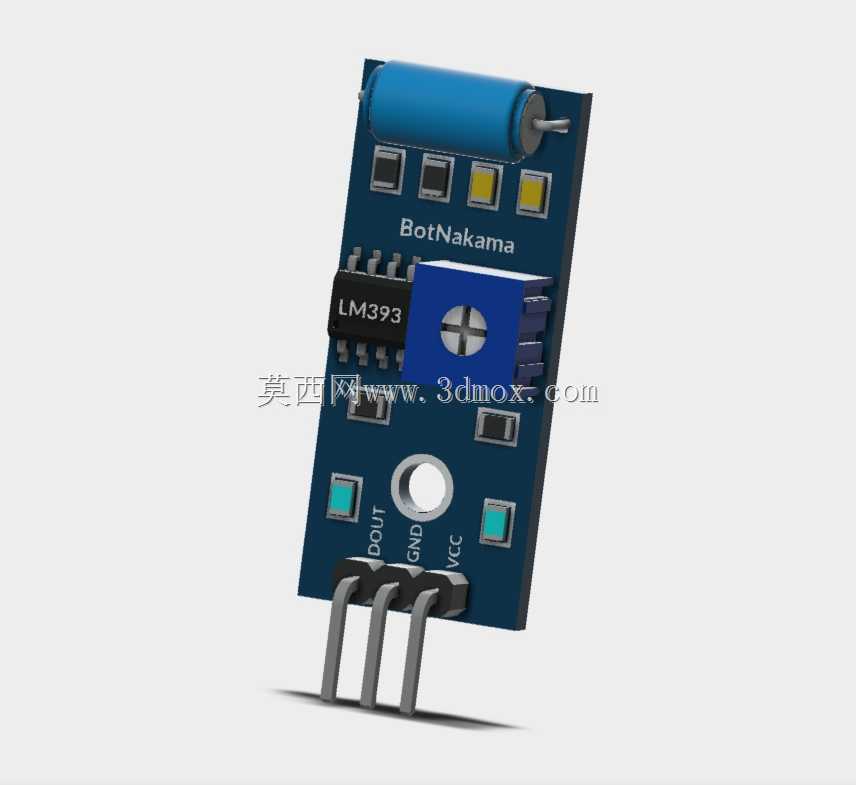

　　三维造型中，蓝色PCB、黑色芯片、蓝色电位器、黄色与青色指示灯以及灰色排针均需分层次表达，这样在干涉检查时能够清楚区分电气元件高度区和接线操作区。模块整体尺寸紧凑，适合在狭小腔体内布置，但设计外壳时仍要在调节电位器上方保留工艺孔或操作空间，在排针外侧保留线束弯曲半径。该模型可用于传感器教学、控制箱布局、报警装置结构验证以及小型智能硬件样机评审。
