带提手密封承压储料罐体结构设计

　　这套罐体结构的建模逻辑，完全围绕小型承压储运容器的实际使用场景展开，日常在车间里这类罐体常用来中转低压气态、液态工质，也可作为小型移动式供气单元、便携储料桶的主体结构，户外作业、小型加工工位、实验辅助管路里都能见到同形态产品的身影。

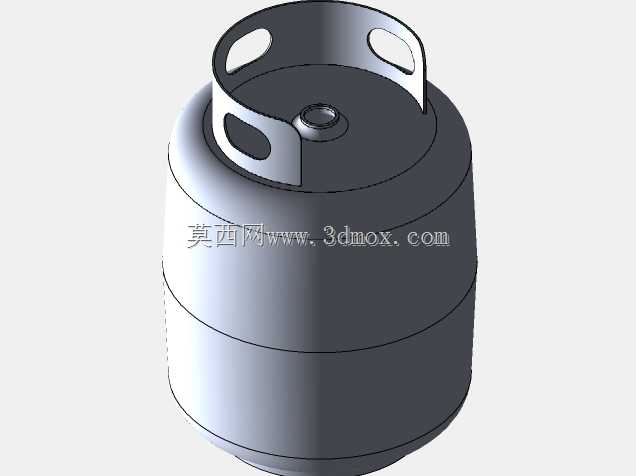

　　从外轮廓来看，罐体主体采用三段式回转结构，底部做圆弧收边，避免直角应力集中，中段为等径直筒段，顶部再次通过圆弧过渡收拢到端盖平面，整个回转体的壁厚均匀分布，没有突变的厚薄差，冲压成型或者卷焊加工都能适配。顶部端盖没有做额外的可拆卸法兰，而是和筒身整合为一体，仅在中心位置预留了凸起的接口座，这个接口座可以外接阀门、快速接头或者压力表，作为介质充入、排出的唯一通路口，接口根部做了加厚凸台，拧动接头的时候不会因为局部应力过大造成端盖变形。

　　最有特点的是顶部跨装的一体式提手结构，提手为带状弯折件，两端直接贴合固定在罐体上端的台阶面上，提手左右两侧各开了一个长圆形镂空，一方面是作为手提的握持空位，手指穿入之后可以稳定施力，搬运的时候不会打滑；另一方面镂空结构大幅降低了提手自身的重量，同时弯折后的带状截面惯性矩远高于平板，哪怕罐体满载之后总重接近九千克，单手提携时提手的变形量也能控制在允许范围内。提手和罐体顶面之间留出了足够的握持间隙，戴普通劳保手套也能顺利伸入，不会出现卡手的问题。

　　设计之初最先敲定的是罐体的容积边界，按照常规低压储运的需求，筒身直径和高度的比例控制在1:1.2左右，这个比例下罐体站立放置时重心偏低，放在工作台或者地面上不容易倾覆，不需要额外加装支撑脚。底部的圆弧过渡除了改善应力分布，也让罐体放置时不会出现锐边刮擦地面的情况，哪怕是在环氧地坪、橡胶垫面上挪动，也不会划伤接触面。

　　安装边界方面，罐体筒身的外圆面没有额外突出的管路、支架，外围最大轮廓就是筒身的圆柱面，在做工位布局的时候，只需要预留出比筒身直径大十毫米左右的环形空间，就可以顺利把罐体放入固定卡位。如果需要做长期定点安装，还可以在筒身外壁额外配套抱箍，抱箍贴合筒身的直段区域，不会和上下的圆弧过渡面发生干涉，固定点位可以选在筒身高度的二分之一处，这个位置锁紧之后，罐体的承重直接传递到抱箍支架，顶部提手仅承担搬运功能，受力路径完全分开，不会出现长期承重导致提手连接位疲劳开裂的问题。

　　顶部中心的接口座高度经过特意控制，凸起高度刚好够扳手卡住接头的六角位，接口座的内孔通路和罐体内部腔体直接连通，通路转角处做了圆角处理，介质流动的时候不会出现死角残留，不管是储存洁净气体还是水性液体，排空之后都不会在角落积存余料。提手的两个安装脚分别落在端盖外圈的环形平面上，连接点位远离中心的接口区域，安装紧固件或者焊接作业的时候，操作空间不会被接口座遮挡，装配工序可以顺畅完成。

　　从受力校核的角度来看，罐体内部充入低压介质之后，筒身的环向应力会沿着圆周均匀分布，圆弧封头位置的应力水平比直筒段更低，顶部提手承受竖直向上的拉力时，载荷会通过两个安装脚分散到端盖的环形区域，不会在端盖中心造成局部凹陷。提手上的两个长圆孔边缘都做了圆滑过渡，没有尖锐转角，反复提拉的时候孔边不会出现应力集中裂纹，长期使用的疲劳寿命更有保障。

　　实际使用场景里，这类罐体既可以由人工短途搬运，在多个工位之间转运介质，也可以通过配套的固定架安装在移动小车上，配合小型管路完成临时供气、供液作业。整个模型的所有配合面都预留了合理的工艺余量，钣金展开、焊接工装设计、接口选型都可以直接参照这个三维结构开展，不需要再反复调整轮廓尺寸来适配加工工艺。
