径向双风机安装导风漏斗集成结构

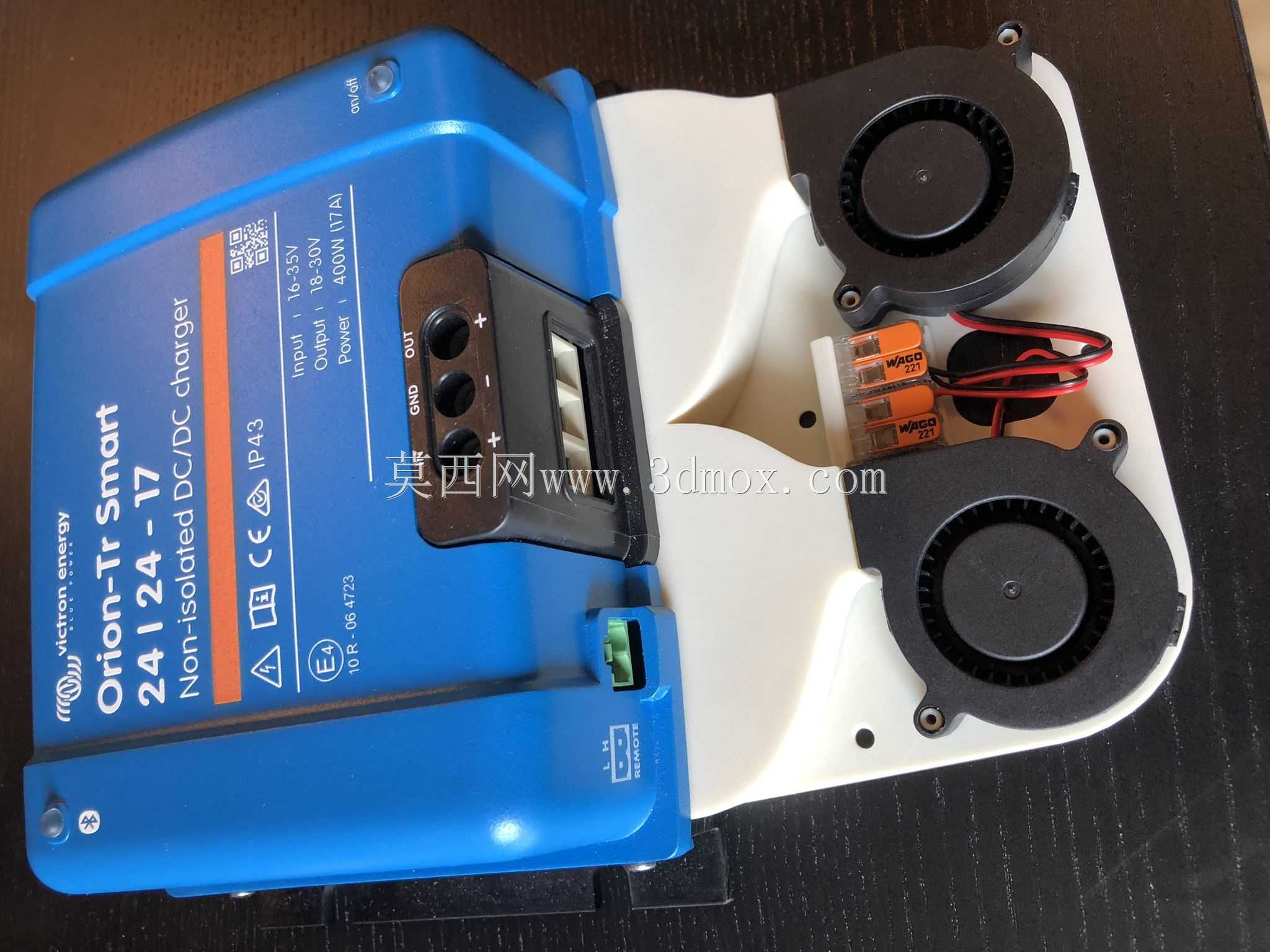

　　这套集成结构主要面向狭小电气舱内的强制散热改造场景，常见于车载逆变电源舱、工业控制柜局部热点、嵌入式储能模组以及紧凑型电子设备机架。现场往往没有足够空间布置大直径轴流风扇，设备侧壁也不允许开出大面积通风口，因此选用两台50×15mm规格的离心式径向涡轮风机，将进风方向与出风方向做成90度转折，把气流从底板下方或侧方吸入，再沿上方导流叶片分配到需要冷却的功率器件表面。

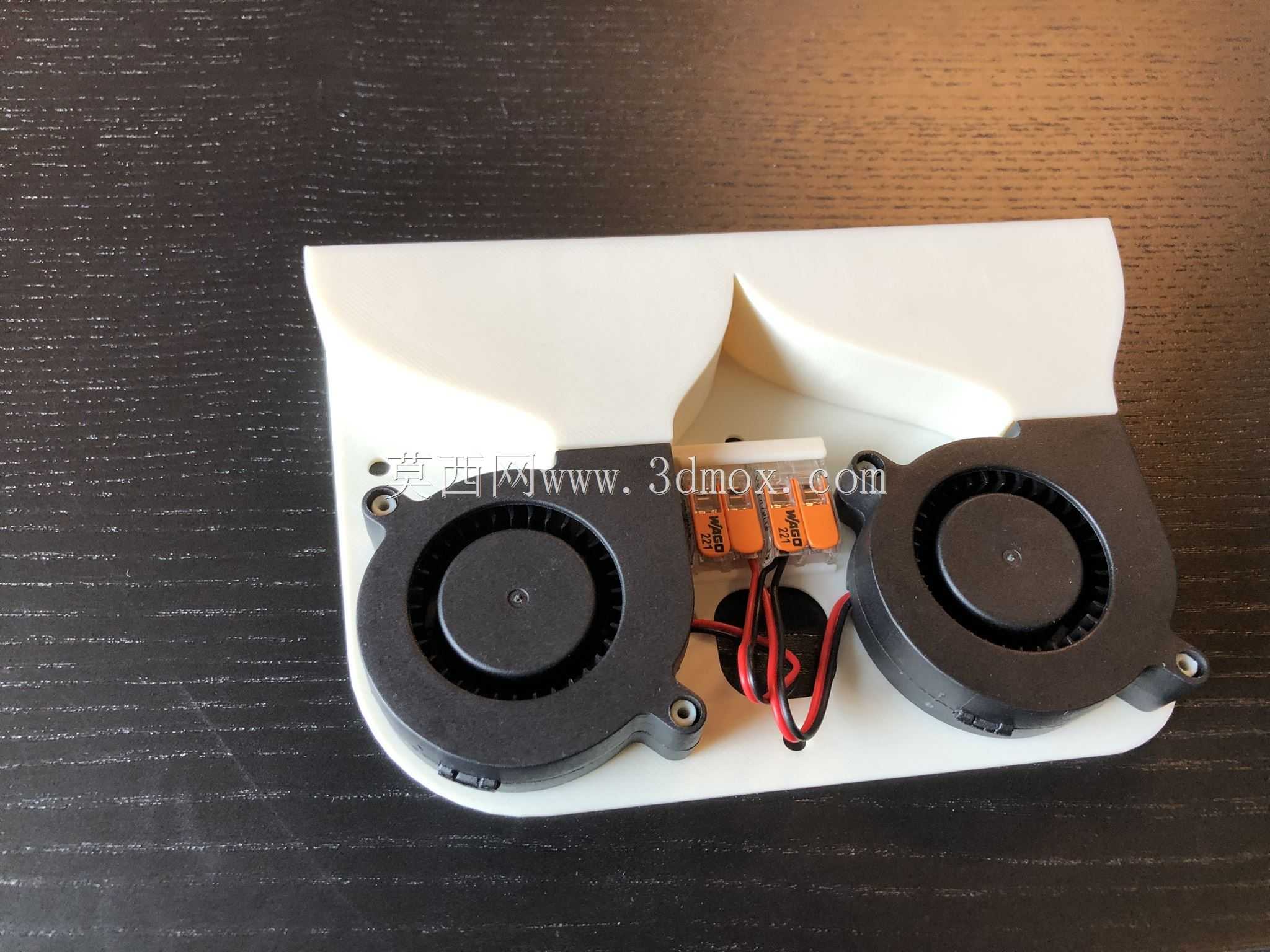

　　从实际用途看，该组件并不是单一零件，而是一套把风机固定、风道引导、线束汇接和安装定位整合在一起的功能模块。两台鼓风机对称布置在底板左右两侧，中部预留了矩形避让孔，用于穿过功率线缆、接线端子或对应设备的凸出结构。中间区域放置两联Wago 221系列快速接线端子，橙色操作柄朝上，方便在不拆风机的情况下完成导线插拔与检修。端子周围保留了手指操作空间，避免后期维护时被风道侧壁遮挡。

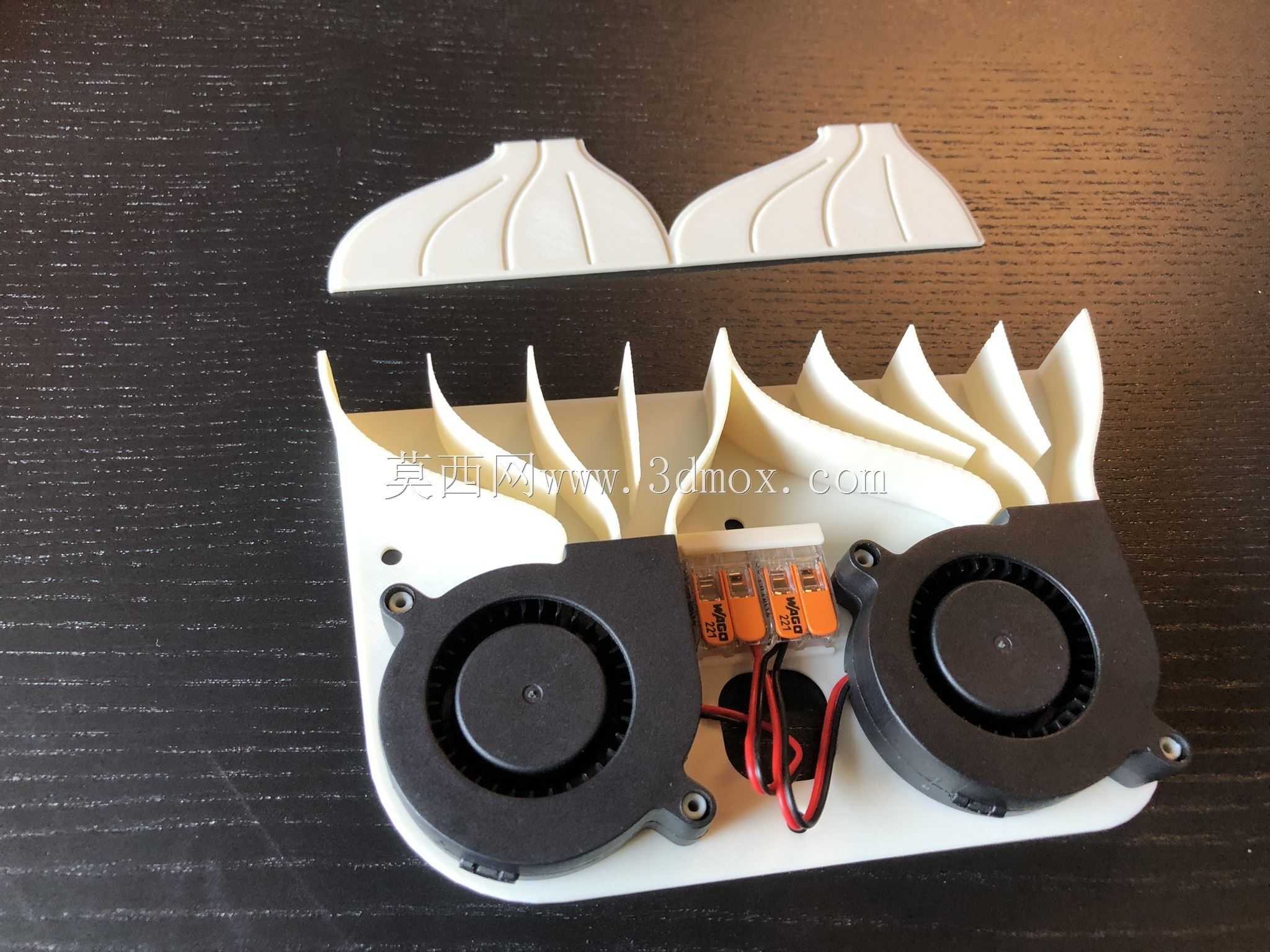

　　风道部分是整个结构的设计重点。上方漏斗形导流罩由多片曲面分流叶片组成，叶片从风机出口处逐渐展开，形成两个对称的扩压通道。气流离开离心风机叶轮后速度较高、方向较乱，如果直接吹向设备内部，容易产生局部涡流和回流；曲面叶片将高速气流逐步整理成多股平行流，顺着漏斗出口向热源方向推送。叶片之间的间距并非完全等宽，靠近外侧的通道略宽，中间通道收束，这样可以补偿两台风机在中间区域对撞造成的风量损失，使整个出风断面的风速分布更均匀。导流罩边缘做了折边处理，既提高薄壁件刚度，也减少气流从侧边泄漏。

　　安装底板采用平板加局部折弯的思路，轮廓根据舱内可用空间裁切，边角做圆弧过渡，避免装配时划伤线缆。底板上布置了多类孔位：风机周围的螺钉孔用于固定鼓风机本体，小孔用于扎带或线束固定，靠近边缘的通孔用于将整个模块安装到机柜骨架或设备隔板上。风机下方与底板之间保留了进风间隙，进风侧不能被贴死，否则离心风轮会因进气阻力过大而风量骤降。中部矩形开孔的边界与端子、风机壳体均留有安全距离，既方便走线，也能作为辅助进风或检修窗口。

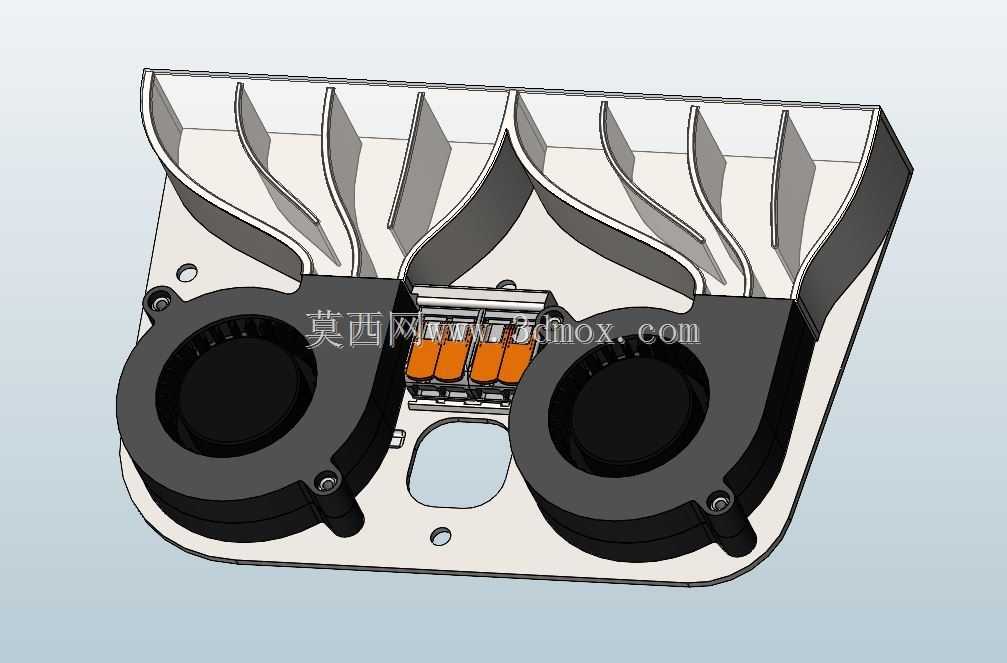

　　建模时需要特别关注几个装配边界。第一，50×15mm径向风机的外形并非规则圆柱，蜗壳侧面有出风口和接线位置，底板孔位必须按实际蜗壳轮廓让位，不能只按风扇外径画圆。第二，风机出风口要与上方漏斗入口对齐，接合面建议保留重叠或搭接边，防止高压气流从缝隙短路回流。第三，导流叶片属于薄壁曲面结构，若采用钣金加工，需要考虑折弯可达性和焊接变形；若采用3D打印，则要控制壁厚与拔模方向，保证叶片根部有足够圆角过渡。第四，Wago端子在压入导线后会有一定高度，上方风道罩不能压到操作柄，端子前后也要留出导线弯曲半径。

　　从气流组织角度看，双风机对称方案比单风机方案更适合宽度较大的热源面。单台风机往往只能覆盖局部区域，另一侧器件靠自然扩散散热，温度梯度明显；两台风机同时供风时，中部漏斗可以把气流汇合后再均匀分配，提高远端散热能力。设计中没有把风道做成封闭直管，而是采用开放式漏斗，使模块既能定向送风，也能兼容舱内自然对流路径，在风机停机时不会完全阻断空气流通。

　　结构外形整体呈扁平布局，适合安装在高度受限、平面空间相对充足的设备内。底板承担安装基准，风机提供风压，漏斗负责整流，端子区域解决供电分线，四类功能在同一模块上完成集成。对于从事柜体散热、电子设备结构设计和小空间风道开发的工程师来说，该结构的参考价值在于：它展示了如何把标准径向风机、快速接线端子和定制导流钣金组合成可直接装配的散热单元，同时在孔位避让、气流导向、维护操作和安装边界之间取得平衡。建模过程中可按底板、风机蜗壳、叶轮、导流叶片、端子组件和紧固件分层处理，方便后续根据不同舱体尺寸调整漏斗展开角度、风机间距以及安装孔位置。
