服务器存储板卡对接连接器结构

　　服务器存储板卡对接连接器结构，是面向高密度计算设备内部板卡互联场景开发的接插件三维结构，这类部件广泛部署在机架式服务器、磁盘存储阵列、工业工控主机、网络交换设备以及嵌入式计算模组当中，承担存储介质与主控主板之间信号传输、供电导通、机械定位的核心作用。在实际机柜部署场景里，存储扩容板、SAS/SATA接口转接卡、高速固态存储模组都需要通过这类长条形卧式连接器完成与主板的插拔对接，相比零散接线的连接方式，集成式多针连接器可以在极小的机箱内部空间里同时完成数十路信号与供电回路的连通，大幅减少机箱内部飞线数量，降低设备组装阶段的接线差错率，也给后期运维更换故障存储模组提供了免工具插拔的便利。

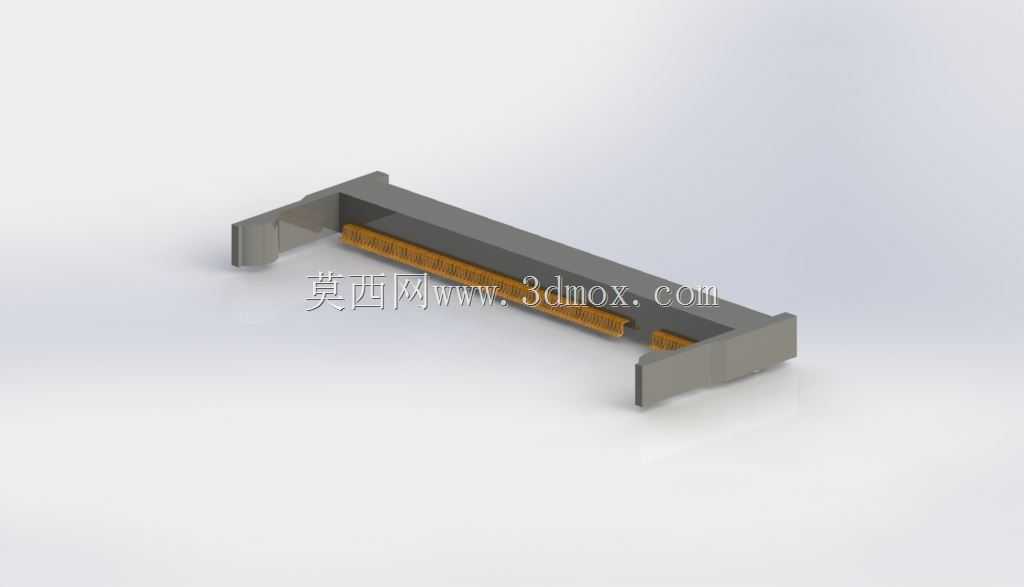

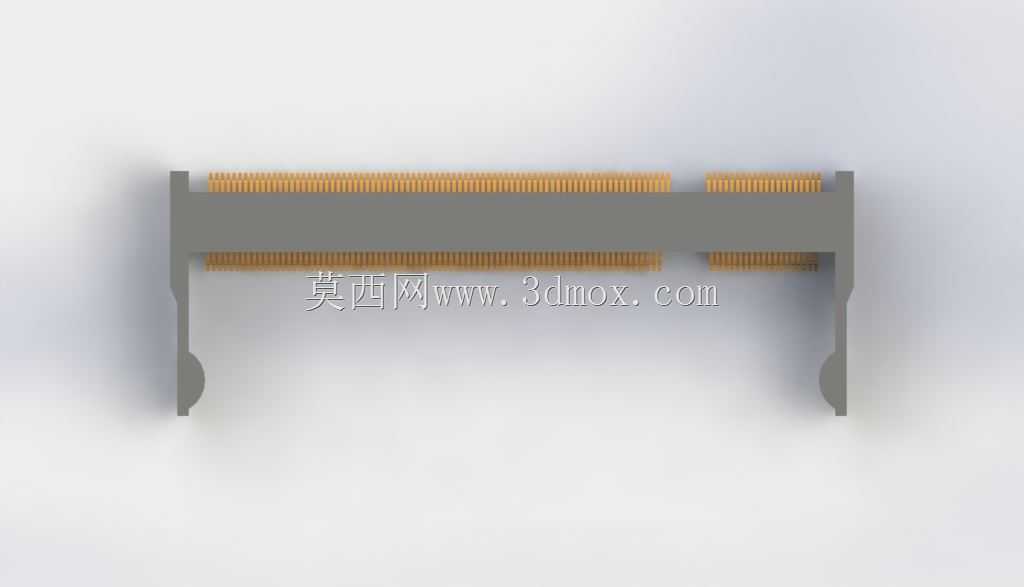

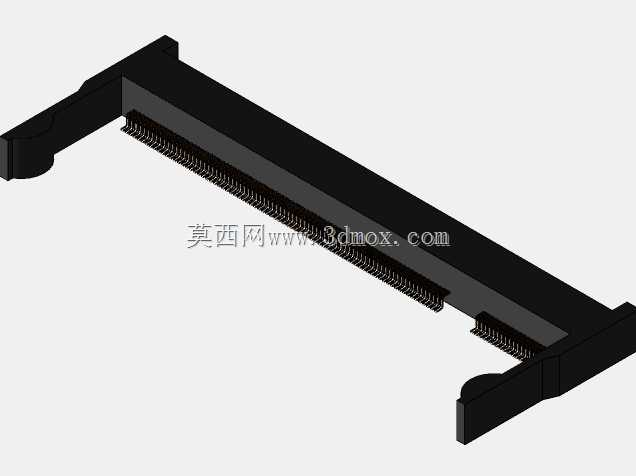

　　从结构设计思路来看，这款连接器采用卧式长条形布局，整体外壳为硬质绝缘支撑结构，两侧设置带安装孔的固定支耳，中部沿长度方向等距排布整排金属接触端子，端子接触区域做镀金耐磨处理，保障多次插拔后的接触导通可靠性。外壳两侧的定位挡边在板卡插入过程中起到导向作用，当存储板卡沿导向槽向下推入时，板卡端部的金手指区域会精准对准每一个弹性接触端子，避免插针偏斜、针脚弯折的装配故障。外壳的绝缘基座选用耐温工程塑料材质，能够承受板卡回流焊接阶段的高温工况，焊接完成后基座不会出现受热变形、端子移位的问题，金属端子采用弹性铜合金材质，自身具备合适的插拔预紧力，既可以保证金手指与端子之间的接触压力足够、降低接触电阻，又不会因为插拔力过大导致板卡变形或者操作人员装配困难。

　　在安装边界与外形尺寸层面，这类连接器属于板载表面贴装或者穿孔焊接部件，整体长度适配标准全高存储板卡的金手指宽度，整体高度远低于立式连接器，安装后在主板上方占用的竖向空间极小，非常适合1U、2U这类薄型机架服务器的内部紧凑布局。两侧固定支耳的开孔位置与主板上的预设安装孔位一一对应，焊接完成后可以通过卡扣或者微型螺钉将连接器壳体进一步锁附在主板上，当板卡反复插拔时，外力不会直接作用在焊接端子上，避免长期使用后焊盘脱落、端子虚接的故障。连接器底部的定位柱可以在SMT贴片阶段提前卡入主板的定位孔内，保证整排端子与主板焊盘的对位精度，过炉焊接时不会出现元件偏移。

　　在实际设备运行过程中，服务器内部处于长期连续通电、风道强制风冷的工作环境，这款连接器的结构设计充分考虑了长期运行的可靠性：整排端子的接触区域完全被外侧导向护罩包围，机箱内部流动空气中的灰尘、运维过程中不慎掉落的金属碎屑不会直接落到接触端子之间，避免相邻针脚短路的风险。连接器的插拔寿命设计满足服务器全生命周期内的模组更换需求，弹性端子的抗疲劳特性可以保证数百次插拔后接触压力仍然处于合格区间，不会因为端子松弛出现存储链路丢包、硬盘识别失败的问题。对于结构设计从业者而言，建模过程中需要重点还原弹性端子的排布间距、导向槽的导入斜角、两侧支耳的安装孔位、基座底部的定位柱特征，这些细节直接决定了该连接器在整机装配时是否能够与存储板卡、主板完成精准匹配；在做设备整机布局校验时，还需要在连接器上方预留出足够的板卡插拔操作空间，避让周边的散热片、风道导流罩、走线架位置，保证运维人员不需要拆解周边其他部件就可以完成存储板卡的更换操作。同时该连接器的外形轮廓做了边角钝化处理，装配过程中不会划伤操作人员或者板卡上的线路阻焊层，金属端子的排布严格遵循对应存储接口的针脚定义顺序，不同功能的针脚之间预留足够的绝缘爬电距离，满足服务器内部弱电信号传输的安规要求。
