CA6140车床配套直流轴流散热风机

　　这款小型轴流散热风机是CA6140普通车床电气柜与驱动电机周边配套的通风冷却部件，整体采用30×30×10mm的微型方形封装结构，在机床有限的安装空间里承担局部强制对流散热任务。从车床运维的实际场景来看，普通卧式车床长期处于车间多粉尘、金属切屑飞溅、环境温度波动较大的工况，主轴驱动单元、电气控制仓内的接触器与调速模块在连续切削作业中会持续产生热量，自然散热很难把仓内温度稳定控制在元件允许区间，这类微型风机就布置在柜体侧壁或电机旁的通风位，通过定向气流把积热带出，避免局部热堆积造成绝缘老化、元件参数漂移。

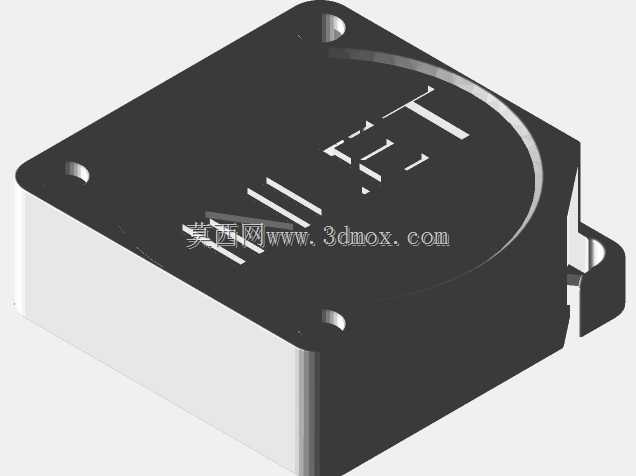

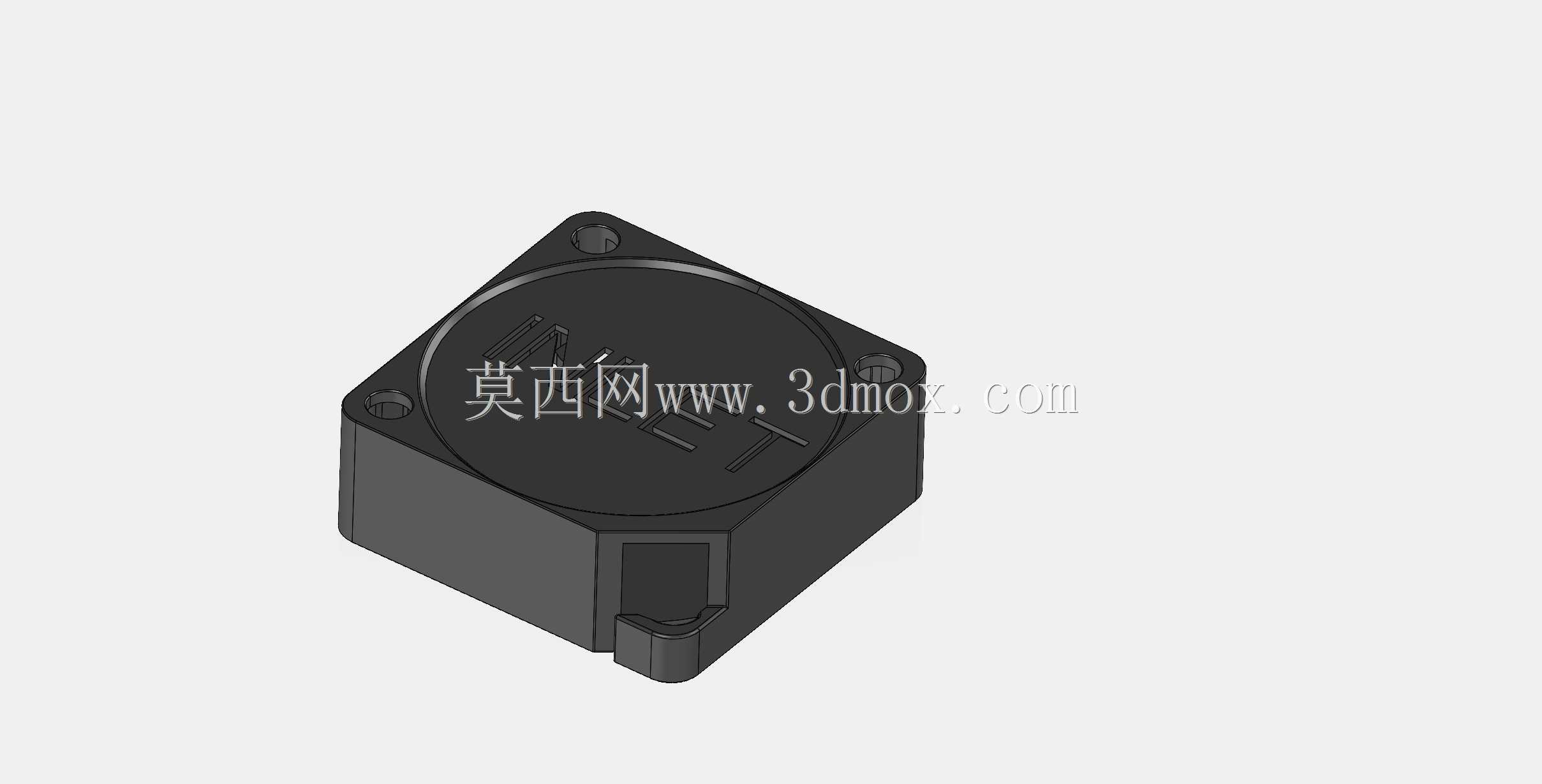

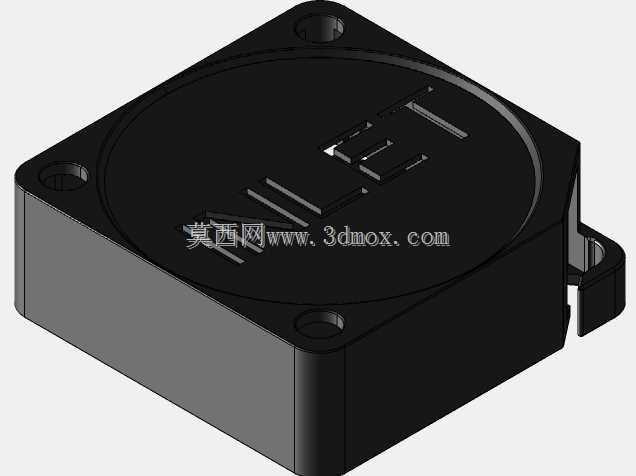

　　风机本体为黑色阻燃塑壳，四角预留安装固定孔位，方形外框的棱边做了规整的倒角处理，侧面引出供电线缆，出线位置做了防拉扯的结构过渡，三维建模时完整还原了外壳的分型轮廓、端面标识凹槽、角部安装凸台以及出线护套的形态，结构层级清晰，装配关系贴合实物。叶轮藏在方形框体内部，属于轴流送风结构，工作时气流沿风机轴向贯通，正面进风、背面出风，风路短、安装厚度仅10mm，不需要在柜体内部预留很深的安装腔，在车床电气柜的门板、隔板开孔后即可嵌入固定，安装边界紧凑，不会和柜内走线槽、接线端子排产生干涉。

　　从选型匹配的角度，这类DC轴流风机适配6V到13.8V的直流供电区间，额定工况下功耗约0.56W，工作电流0.025A，转速维持在7000转每分钟上下，转速公差控制在±20%范围，风量与风压的匹配偏向小空间持续通风，标称静压2.54mm水柱，既能克服柜体防尘滤网的风阻，又不会因为风速过高把车间油雾、细切屑大量吸入仓内。风机运行噪音水平控制在15.1dBA左右，在车床车间的背景噪声下几乎不会增加额外的听觉负担，适合长时间连续开机的加工场景。

　　结构设计上，外壳与叶轮材料均选用热塑性阻燃塑料，阻燃等级达到UL94V-0，即便风机周边出现电气异常温升，塑壳也不会轻易引燃，符合机床电气部件的防火要求。整机绝缘电阻达到10MΩ，绝缘等级为A级，可在-10℃到70℃的环境温度区间稳定工作，覆盖国内大部分机械加工车间的冬季低温与夏季高温工况。引出线缆长度为145mm，线规为28AWG，长度刚好满足从风机安装位到柜内就近接线端子的走线需求，不需要额外再接长导线，线缆本身耐油耐弯折，适配车床周边切削液雾气、润滑油挥发的环境。

　　在三维设计层面，这个模型把风机的外框安装尺寸、端面开孔位置、出线方向都做了1:1还原，结构工程师在做车床电气柜布局时，可以直接把该风机模型调入装配体，提前核对柜体开孔尺寸、安装螺丝孔位、走线空间，也能模拟气流方向与柜内发热元件的对应关系，避免后期装配时出现风机和其他元件碰撞、通风路径被线束遮挡的问题。风机自带自动启动功能，配合温控回路即可在仓温达到设定阈值时自动运转，无需人工手动操控，日常维护仅需定期清理端面滤网附着的粉尘与纤维，不需要拆解内部结构。

　　这类微型风机除了配套普通车床，也广泛用在小型工控机箱、伺服驱动模块、3D打印机控制仓、小型焊接设备的通风位，凭借极小的安装体积和低功耗特性，在空间局促的工业设备散热场景里适配性很强。建模过程中对外壳表面的字符凹槽、角部固定孔的沉台结构、侧面出线口的卡扣形态都做了细节还原，既可以用于整机装配的干涉校验，也能作为通风系统设计的选型参考，帮助设计人员快速完成散热布局，减少实物试装的反复调整成本。
