CA6140车床专用夹具块定位夹持结构

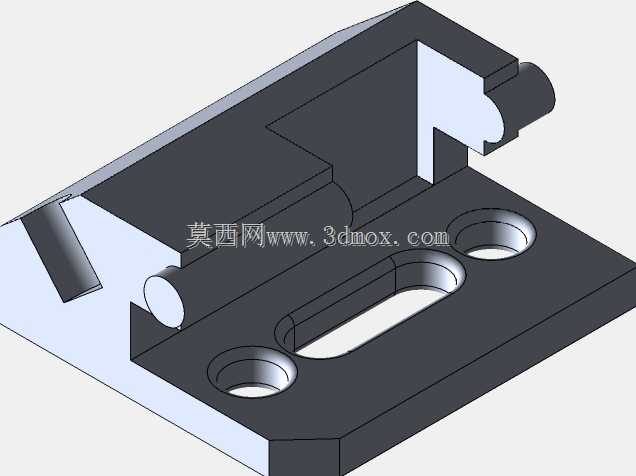

　　在普通卧式车床的批量轴套类、盘类零件加工场景里，夹具块是安装在机床工作台面、刀架侧方或者专用工装基座上的核心定位夹持单元，这套适配CA6140普车的夹具块结构，完全围绕车间实际装夹需求完成几何构建，没有多余的装饰特征，所有轮廓、孔位、槽口都直接服务于工件定位、锁紧固定和工位避让。从安装边界来看，夹具块的底座为规整矩形平板结构，底座上预留了两处圆形沉头通孔和一处长条形腰型槽，圆形孔用于穿入内六角锁紧螺栓，将整个夹具块刚性固定在CA6140车床的中拖板工装安装面或者专用夹具基板上，腰型槽则提供了沿槽长方向的位置调节余量，装配时可以根据待加工工件的外径、夹持行程微调夹具块的安装间距，不需要在机床工作台上额外补钻定位孔，

　　适配不同批次工件的装夹跨度，底座的底面全程做平加工，和安装台面完全贴合，避免装夹后出现翘曲、振动让刀的问题。夹具块上部的立板结构采用阶梯式轮廓设计，立板侧面加工出半开放的圆柱夹持卡口，卡口的圆弧面和配套的圆柱形压块、定位销轴配合，当工件放置在两侧夹具块的卡口之间时，旋紧锁紧机构就能让圆弧面抱紧工件外圆，限制工件的径向窜动和周向转动，立板上预留的侧向间隙和窄缝结构，是为了给夹持弹性变形留出让位空间：当锁紧力施加时，立板卡口位置可以产生微量的弹性张合，既保证工件被完全压紧不会在车削受力时松动，又避免刚性硬接触夹伤已加工的工件外圆表面。建模过程从夹具块的侧视轮廓草图起步，先勾勒出底座厚度、立板高度、阶梯让位的完整外轮廓，

　　通过拉伸生成基础实体，之后在底座平面绘制两个圆形安装孔的草图，拉伸切除生成沉头孔结构，保证螺栓装入后头部完全沉入平面以下，不会突出底面影响安装贴合度；腰型槽通过长圆草图拉伸切穿底座，槽的两端圆弧半径和配套螺栓的外径匹配，螺栓在槽内滑动时不会出现卡滞。右侧立板位置的圆形拉伸凸台对应夹持卡口的配合轴位，后续通过拉伸切除在凸台中心加工出半圆弧卡口，再在立板侧边切出装配让位间隙，左侧立板上的窄缝切口采用薄型拉伸切除生成，这条缝隙将立板夹持段和底座主体做部分分隔，让夹持臂具备合适的弹性刚度，缝隙的宽度控制在1-2毫米，既不会因为缝隙过宽导致夹持臂刚性不足、车削时产生振纹，也不会因为缝隙过窄让弹性变形量不足，无法实现顺畅的张合夹持。

　　实际车间使用中，这类夹具块通常成对布置在工件的两端支撑位置，相比通用三爪卡盘，它的装夹行程更大，可以适配长度较长、外形不规则的异形轴类零件，在CA6140车床完成钻孔、车外圆、切端面工序时，夹具块的刚性支撑能够抵消车刀进给产生的径向切削力，工件的同轴度装夹精度可以稳定控制在IT7级以内，重复装夹的定位误差小于0.02毫米，批量加工时不需要反复找正，大幅降低单件装夹的辅助工时。结构设计上所有的棱边都做了小倒角处理，没有尖锐的加工毛刺，装配时操作人员不会被锐边划伤，夹持卡口的圆弧面预留了0.1毫米的研磨余量，实际生产中可以根据待加工工件的实际外圆尺寸配研圆弧面，让接触面积达到80%以上，夹持摩擦力更均匀，不会出现局部应力集中压伤工件表面的情况。底座的厚度尺寸经过刚性校核，在最大夹持锁紧力下底座的弯曲变形量小于0.01毫米，完全满足车床重切削工况的刚性要求，立板的高度根据CA6140车床的刀架运动行程设定，夹具安装后最高处不会和刀架、车刀发生运动干涉，车刀走刀全程可以顺畅完成工件全长度的外圆加工，没有行程死区。
