CA6140车床辐条式手轮盘结构

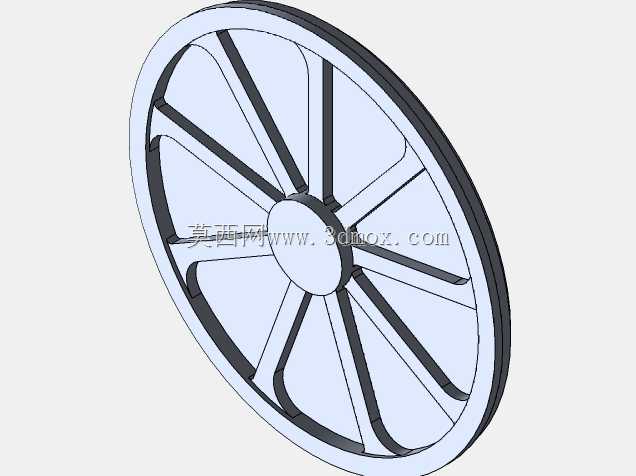

　　该盘件属于普通卧式车床操作与传动系统中的盘状构件，外形采用大直径薄盘结构，外缘设置连续轮缘，中心布置轮毂安装区域，中间由多根放射状辐条连接，整体轮廓接近圆形。从结构形态看，它更接近机床手轮、刻度盘或防护罩内转盘类零件的设计思路：外圈承担握持、限位或与相邻部件配合的作用，中心轮毂用于与轴端、套类件或紧固件连接，辐条则在减轻质量的同时维持盘面刚度。

　　在CA6140这类普通车床中，类似盘件常见于进给操作、主轴端辅助定位、挂轮区域防护或手动调整机构附近。设备运行时，操作人员通过盘状操作件改变拖板位置、切换传动关系或进行微调；若作为传动盘使用，则需要保证与轴系的同轴度，并在旋转过程中避免辐条与周围箱体、护罩、手柄发生干涉。模型将轮缘、辐条和轮毂作为一个整体表达，能够直观反映零件在装配空间中的占用范围，也便于检查旋转轨迹和安装边界。

　　结构设计上，轮缘采用较宽的环形截面，可提高盘件抗弯能力，并为表面接触、手动旋转或外缘配合提供连续支撑。中心轮毂厚度明显大于辐条区域，形成局部加强，适合布置孔位、键槽、紧定螺钉或端面压紧结构。辐条沿圆周均匀分布，截面形态在模型中表现为长条加强肋，既减少实体材料填充，又能把外缘受力传递到中心。相邻辐条之间形成大面积镂空，有利于观察后方机构，也降低了盘件转动惯量，对频繁手动操作的机床部件较为有利。

　　从安装边界考虑，该类盘件在整机中不能只按单一零件尺寸处理，还要核对轴向装配位置。中心孔与轴的配合应满足旋转同轴要求，轮毂端面需要预留压紧螺母、垫圈或销钉的空间；外圆与护罩、箱体开口之间应保留均匀间隙，防止受热、振动或装配偏差后产生擦碰。若盘件用于手动操作，轮缘附近还应考虑握持舒适性和安全防护，辐条端部与轮缘交接处宜采用圆滑过渡，减少应力集中。若盘件靠近齿轮、皮带或挂轮传动区，则镂空区域需要兼顾防护要求，避免操作人员手部误入运动部件。

　　建模时应重点控制外圆、中心孔和辐条分布的几何关系。轮缘内外径决定盘件的整体刚性与外观比例，轮毂直径和厚度决定连接可靠性，辐条数量、宽度及倾斜方向影响盘面强度与视觉效果。该模型中辐条呈放射布置，并在局部形成交错支撑，使盘件在受切向力时不易产生明显扭转变形。工程出图阶段可进一步补充中心孔公差、键槽尺寸、端面粗糙度、轮缘倒角以及动平衡或去重要求；对于铸件或焊接件，还需在辐条与轮缘、轮毂交接处设置合理圆角，以降低铸造收缩或焊接应力带来的缺陷。

　　实际选型和改型时，若盘件承受较大手动力，可优先增加轮毂长度和轮缘截面；若追求轻便操作，则可在保证辐条强度的前提下减小腹板实体区域。盘面与轴端的固定方式也需要结合用途确定：轻载调整可采用紧定螺钉或销连接，传递扭矩较大时应设置键连接或端面压紧结构。通过三维模型进行装配校核，可以在加工前确认盘件与手柄、护罩、轴套、紧固件之间的空间关系，减少试制阶段的返工。
