140毫米标准自行车碟刹制动盘设计

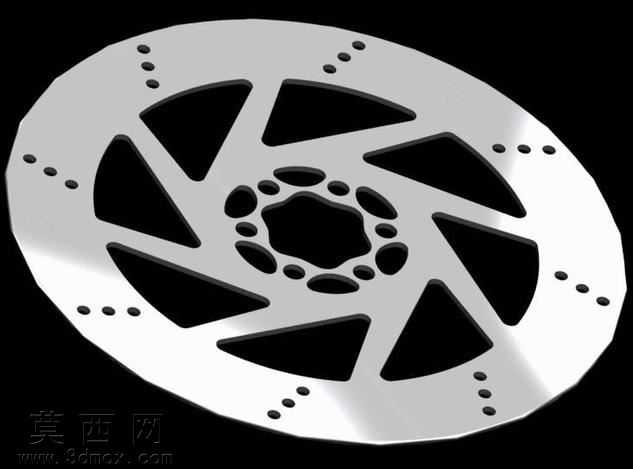

本作品为标准140毫米规格自行车碟刹制动盘的三维设计成果，建模阶段采用主流三维工程软件完成全参数化构建，全程以实际量产制动盘的尺寸公差为基准，保证模型各部位尺寸符合民用自行车碟刹系统的通用装配标准。建模过程中首先绘制制动盘的中心花键安装基准，该部位采用多齿内凹花键结构，完全匹配常规自行车花鼓的安装接口，可实现无偏差装配定位，建模时对花键的齿形倒角、啮合间隙都做了精准还原，避免装配干涉问题。制动盘主体盘面采用对称式辐条镂空结构设计，共设置八组三角形主镂空区域，该结构在保证盘面结构强度的前提下，最大化降低了制动盘自身重量，同时可在制动过程中引导空气流通，加快制动产生的热量散发，避免长时间制动导致的热衰减问题。盘面边缘均匀排布多组小圆孔散热结构，每组小孔沿盘片径向等距排列，既可以进一步提升散热效率，也能够在制动时刮除来令片表面附着的泥沙碎屑，提升制动摩擦力的稳定性。材质设置上模拟真实不锈钢制动盘的金属质感，渲染阶段采用金属材质球，调整粗糙度、反光度参数还原不锈钢磨砂金属的真实质感，搭配黑色背景突出盘片的结构轮廓，对盘面边缘的倒角、镂空部位的锐边都做了光影优化，清晰展现各部位的结构细节。设计过程中充分考虑制动盘的受力特性，盘片外圈采用加厚边缘设计，提升制动时的抗形变能力，中心安装区域做了加厚处理，分散安装锁紧时的应力，避免盘片安装后出现翘曲变形。整体模型结构完整，无破面、错面问题，各部位壁厚均匀，既符合实际加工的工艺要求，也可用于自行车制动系统的结构展示、装配模拟以及相关配件的开发参考，完整还原了量产自行车制动盘的结构特征与设计逻辑。
