小型水平轴风力发电涡轮机组结构

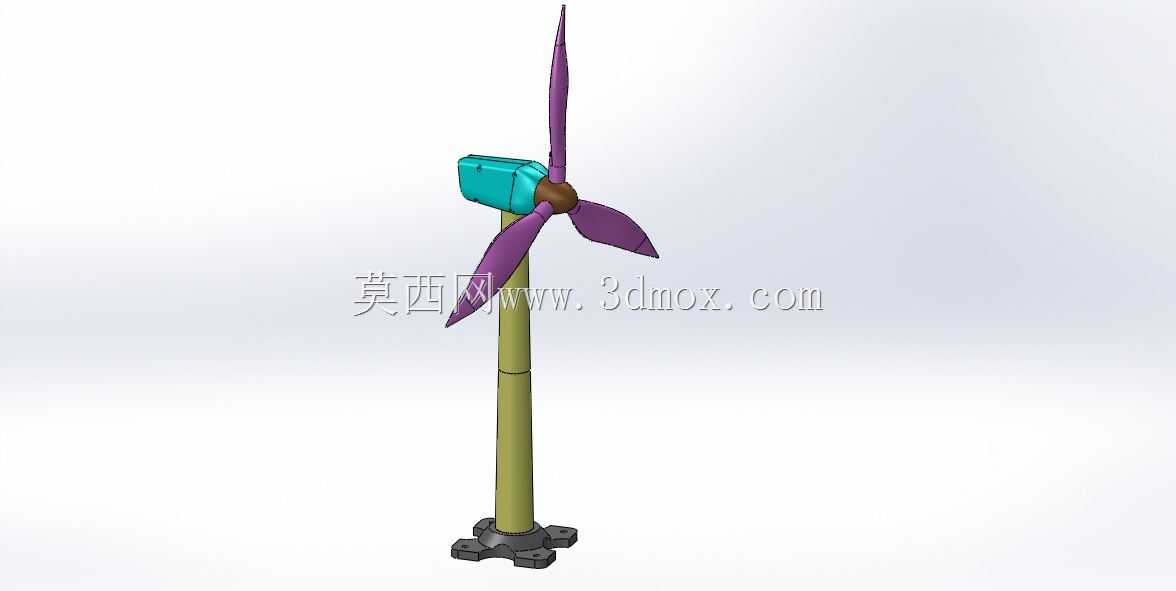

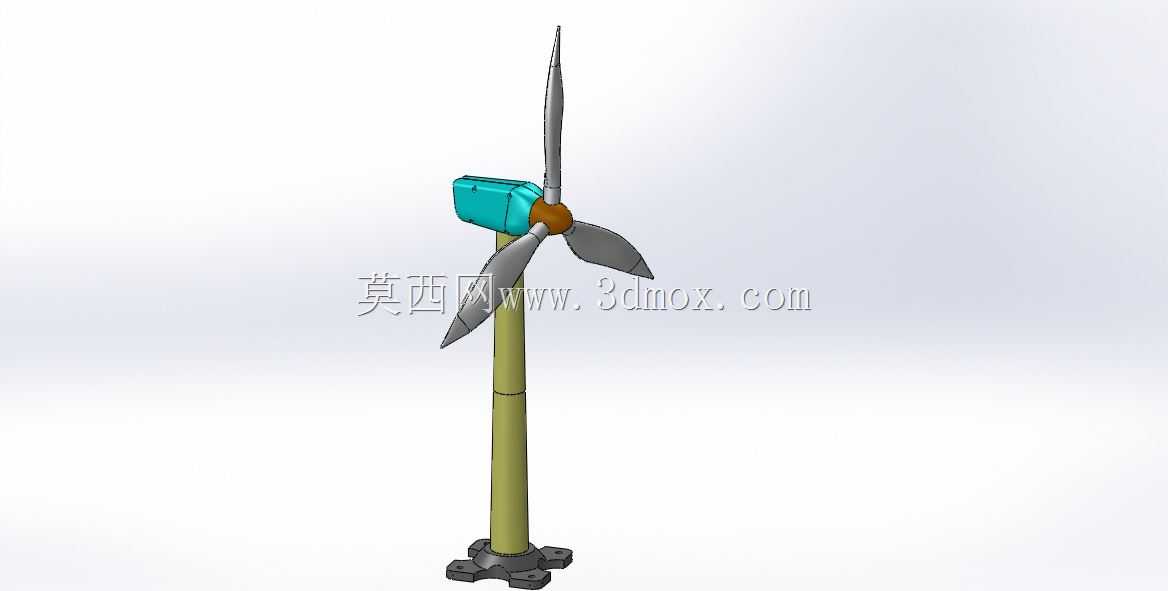

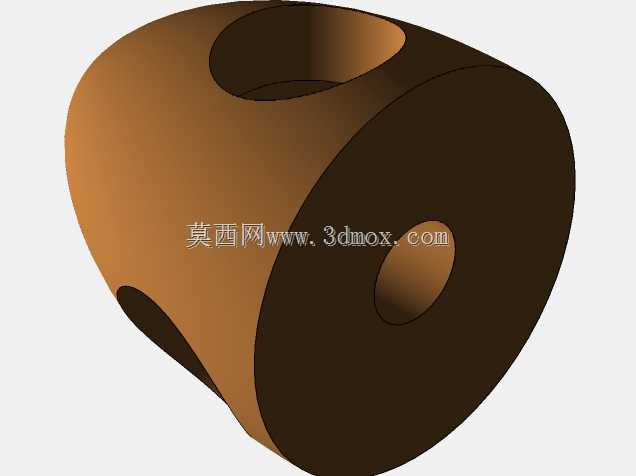

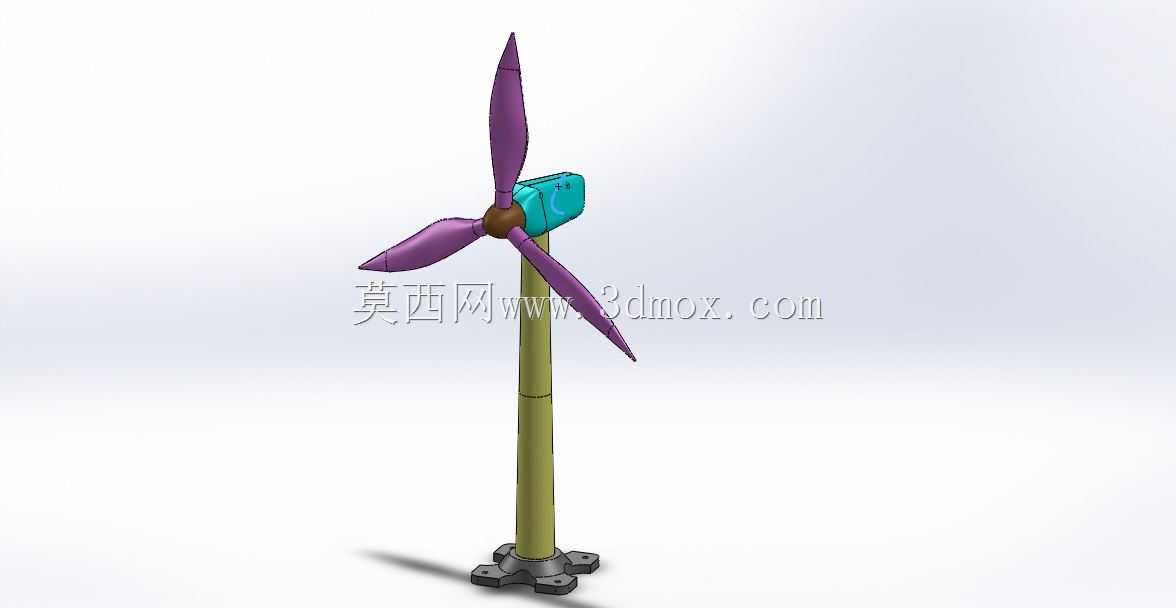

　　这套风力涡轮结构主要面向分布式离网供电场景设计，可适配海岛、牧区、山区零散住户、野外监测基站等无法接入主电网的区域，也可作为风光互补路灯、户外应急供电站的核心发电单元，在年平均风速3m/s以上的区域即可启动运行，切入风速下可稳定输出额定功率，为配套储能电池组或直连用电负载提供稳定电能。整套结构分为风轮总成、机舱总成、塔筒总成、底座安装总成四个核心部分，各模块采用分体式设计思路，既方便生产阶段的零件加工与公差管控，也便于后期现场安装与运维部件更换。风轮部分采用三叶片布局，叶片翼型经过气动优化，叶根与轮毂采用铰接式连接结构，可根据风速变化自动调整桨距角，在强风工况下自动顺桨降低风轮转速，避免超速过载损坏内部传动部件；

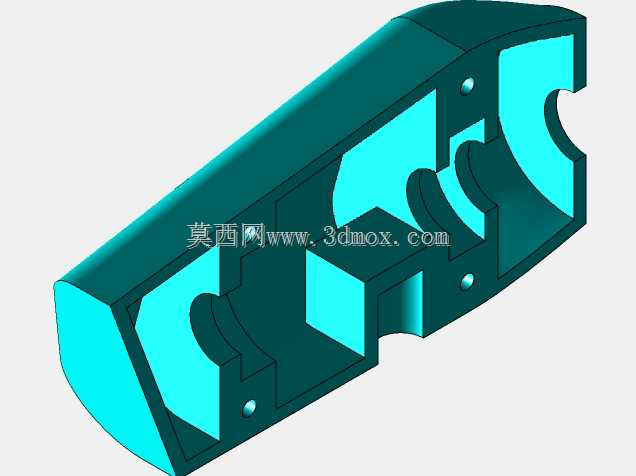

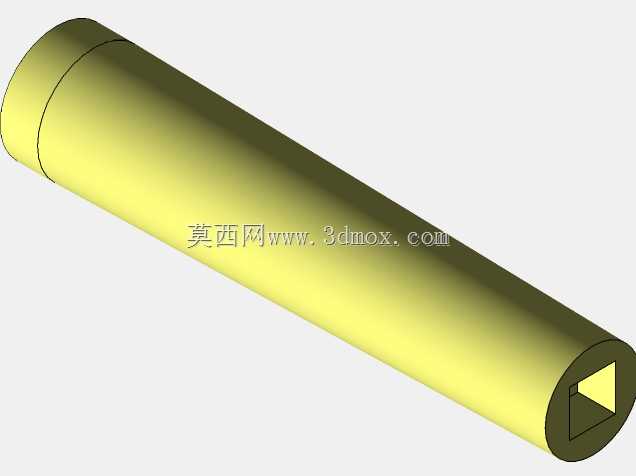

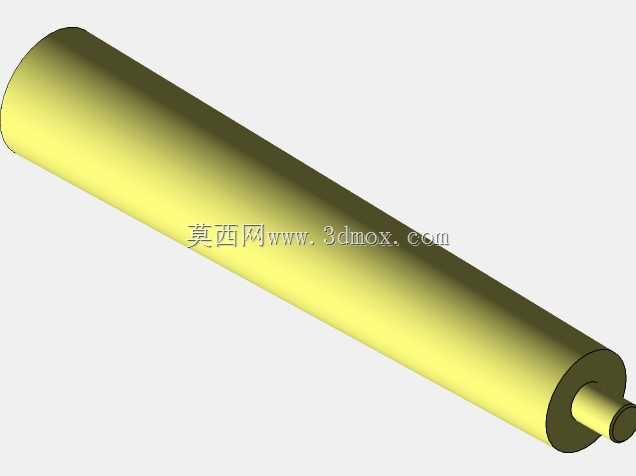

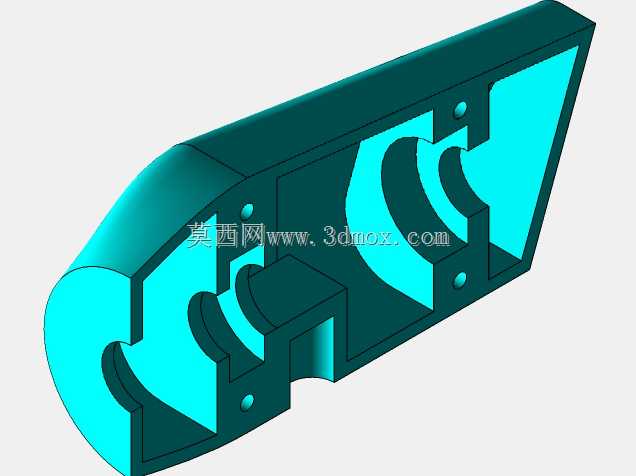

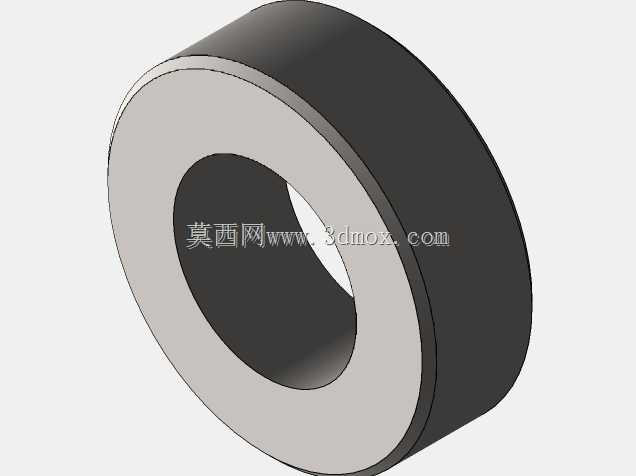

　　叶片采用流线型变截面设计，从叶根到叶尖弦长逐步收窄，既保证低风速下的启动扭矩，也能降低高风速下的气动噪声，叶片与轮毂的连接位置设置有防松止退结构，可承受长期交变载荷下的连接可靠性要求。机舱部分集成了传动增速机构、发电单元、偏航结构与整流罩，整流罩采用流线型曲面设计，可降低风阻同时保护内部元器件不受雨水、沙尘侵蚀；偏航结构可根据风向传感器的信号自动调整机舱朝向，保证风轮始终处于迎风面，最大化捕获风能，机舱与塔筒的连接位置设置有回转支撑结构，可承受偏航过程中的径向与轴向载荷，同时设置有导电滑环结构，避免偏航过程中内部线缆缠绕。塔筒部分采用分段式等径柱体结构，每段塔筒两端设置有法兰连接面，通过高强度螺栓实现多段拼接，

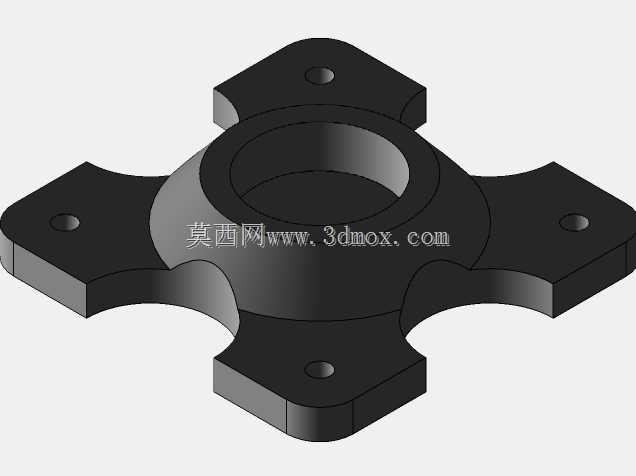

　　可根据实际安装区域的风切变情况调整塔筒总高度，避开近地面的紊流区，提升风轮的风能捕获效率；塔筒内部预留有走线通道与爬梯安装位，方便运维人员进入机舱开展检修作业，塔筒与底座的连接位置设置有加强筋结构，可将风轮、机舱传递来的倾覆力矩均匀分散到底座安装面。底座部分采用方形法兰安装结构，四个角点设置有地脚螺栓安装孔，可通过膨胀螺栓或预埋地脚螺栓固定在混凝土基础上，底座与塔筒下段的连接位置设置有多个加强肋板，可提升整体结构的抗倾覆能力，适配12级以下台风工况下的结构强度要求。设计过程中对各部件的装配公差做了分级管控，转动配合部位采用间隙配合公差，保证转动顺畅无卡滞，固定连接部位采用过渡配合加防松胶设计，避免长期振动下出现连接松动；

　　所有外露部件的外形均做了圆角过渡处理，既降低风阻，也避免安装运维过程中出现尖锐边角划伤的问题。整套结构的安装边界预留了足够的操作空间，风轮旋转平面与塔筒中心的距离经过计算，可避免叶片变形后与塔筒发生碰擦，底座安装孔的位置公差控制在±1mm以内，可适配常规预制混凝土基础的安装要求，不需要额外定制特殊基础件，降低现场安装的施工难度与成本。
