皮带传动离心式空气涡轮风机机组

　　这套三维结构围绕离心式空气涡轮风机展开，主体由蜗壳、叶轮、传动支架、电动机、皮带轮和防护构件组成，适用于厂房通风、工艺送风、除尘系统前段抽风以及局部空气输送等场景。设备工作时，电动机通过皮带将转矩传递到风机主轴，叶轮在蜗壳内部高速旋转，空气由轴向或侧向进入叶轮区域后，在叶片作用下获得动能与压力，最终沿蜗壳出口方向排出。与直联风机相比，皮带传动结构可通过更换带轮调整传动比，在电机转速固定的情况下改变叶轮工作转速，从而兼顾风量、风压和功率匹配。

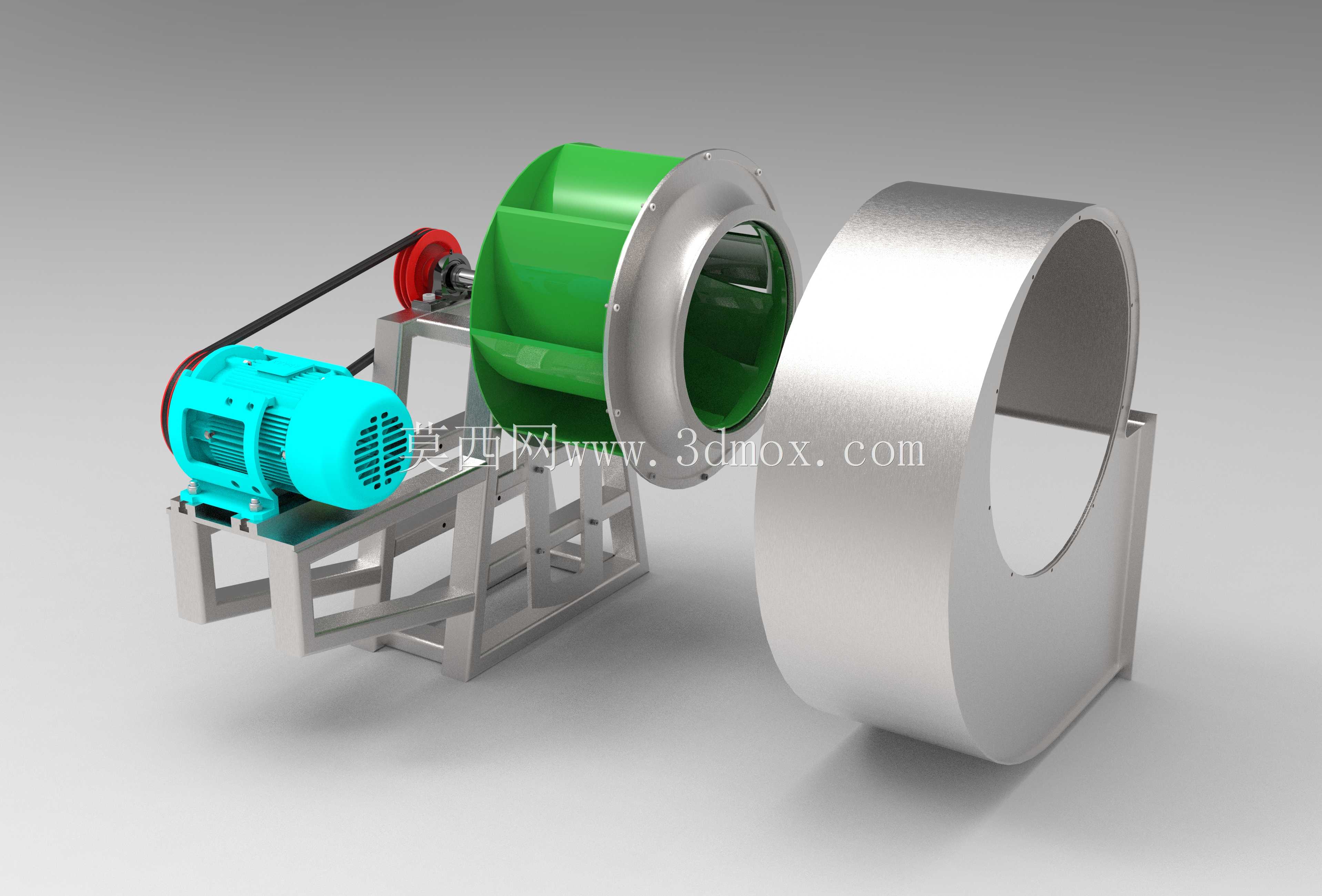

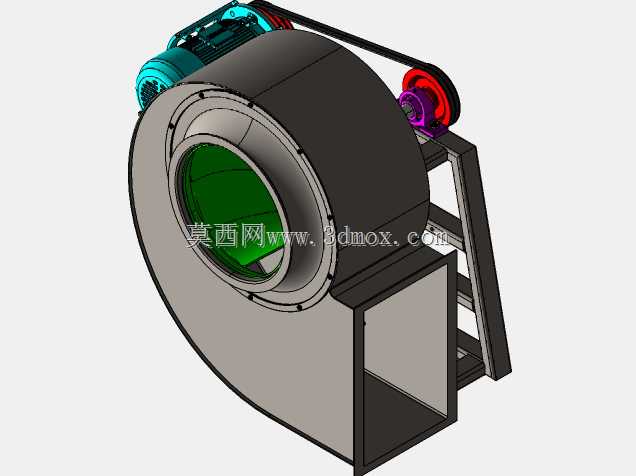

　　从布置上看，风机蜗壳位于机组左侧，采用典型离心风机壳体形态，入口与出口方向明确，出口为矩形接口，便于与风管、法兰或过滤设备连接。蜗壳内部容纳绿色叶轮，叶轮采用多叶片结构，叶片与前后盘形成稳定的气流通道；前盘靠近进风口，后盘通过轮毂与主轴连接，轮毂处设置轴承和锁紧结构，保证旋转部件在较高转速下的同轴度。叶轮外侧与蜗壳之间保留必要间隙，既避免运转干涉，也控制气流回流损失。

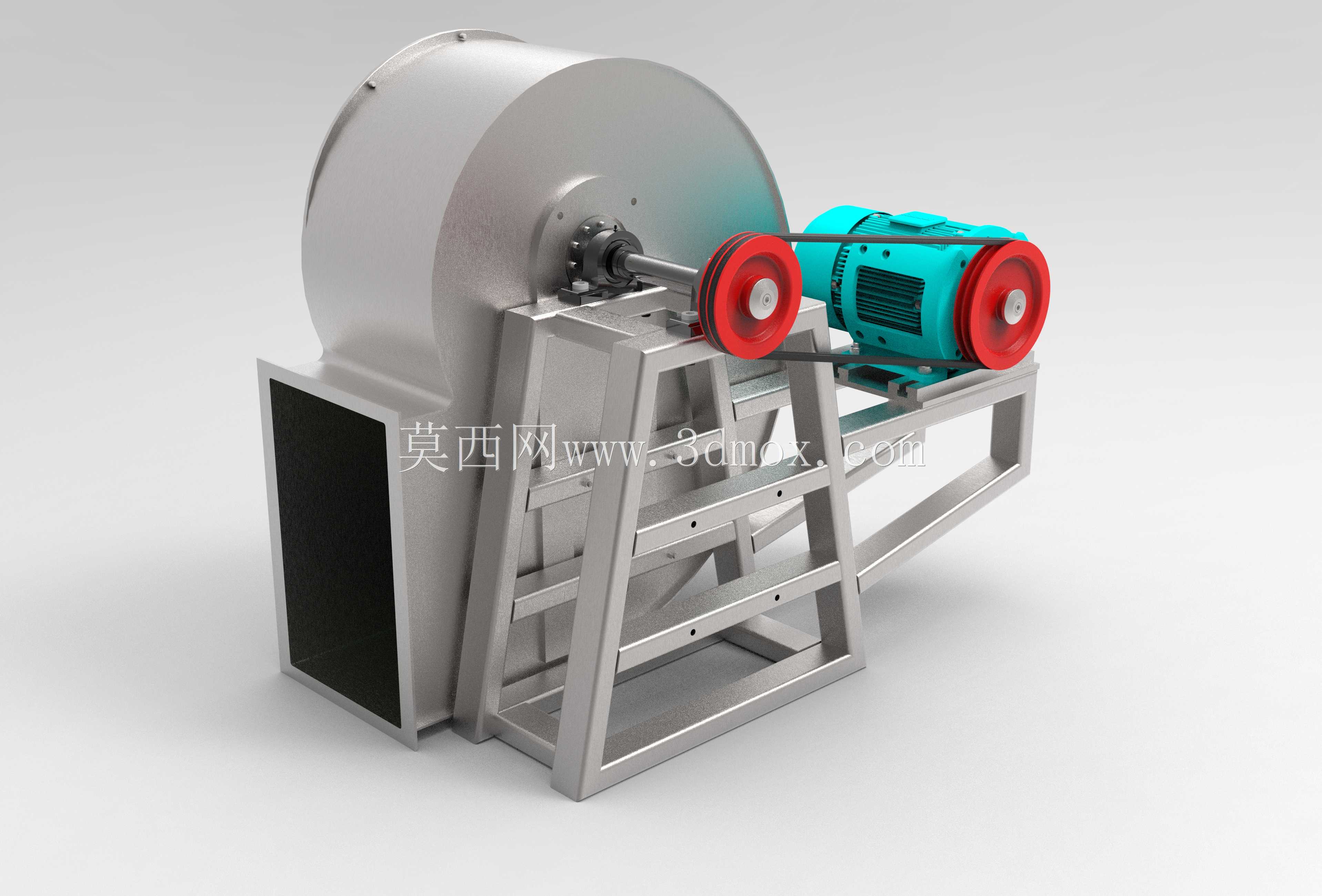

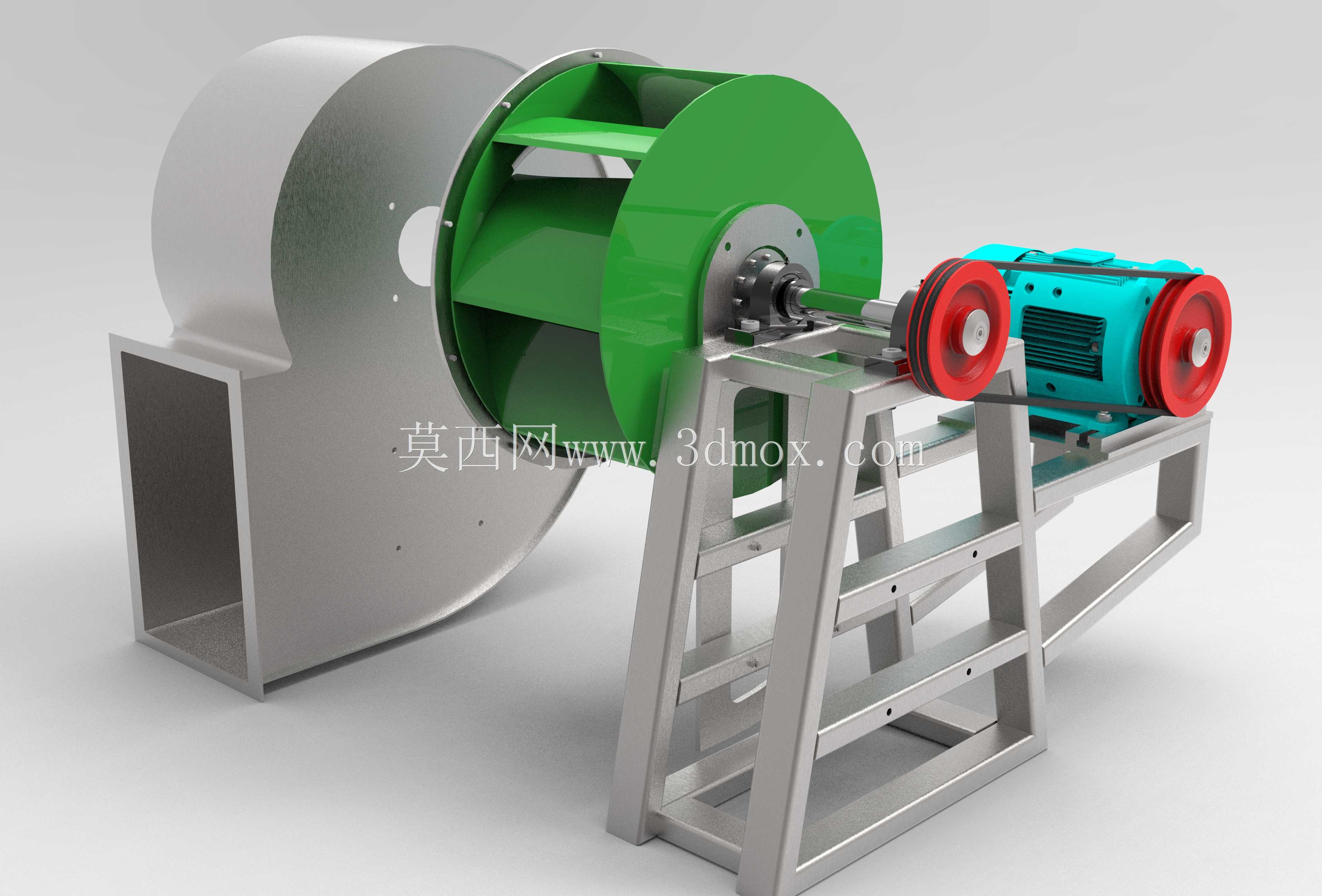

　　传动部分位于蜗壳与电机之间，主轴由支架上的轴承座支撑，带轮安装在轴端，电机轴端同样设置带轮，两轮通过皮带连接。红色带轮和皮带区域形成明显的动力传递路径，设计时需要校核中心距、包角、皮带根数和张紧方式。机架采用型钢焊接或装配形式，立柱、斜撑和横向梁共同承担风机重量、电机重量以及运转振动载荷。底座平面为安装基准，地脚位置应预留螺栓固定空间，现场布置时还要保证皮带张紧侧和松边方向合理，减少带轮偏载。

　　外形边界方面，机组长度主要由蜗壳、轴承支架和电机排布决定，宽度受蜗壳出口、底座横梁和电机外廓影响，高度则包含叶轮中心高、电机中心高及带轮防护空间。安装时需确认进风口侧留有检修和气流进入空间，出风口对接风管后不能强行扭曲壳体；电机后侧应保留接线盒操作和散热距离，皮带轮外侧需设置防护罩，防止人员接触旋转件。维护关注点集中在轴承润滑、皮带磨损、带轮对中、叶轮积灰和蜗壳连接密封。若用于含尘空气场合，可在入口增加过滤或除尘装置，以降低叶片磨损和动平衡偏差。

　　建模时将壳体、叶轮、主轴、轴承座、电机、带轮和机架分层表达，能够清楚展示动力传递与气流路径。结构设计人员可据此检查干涉、拆装顺序和安装空间，也可进一步展开风量风压核算、轴功率校核、支架刚度分析以及现场基础布置。
