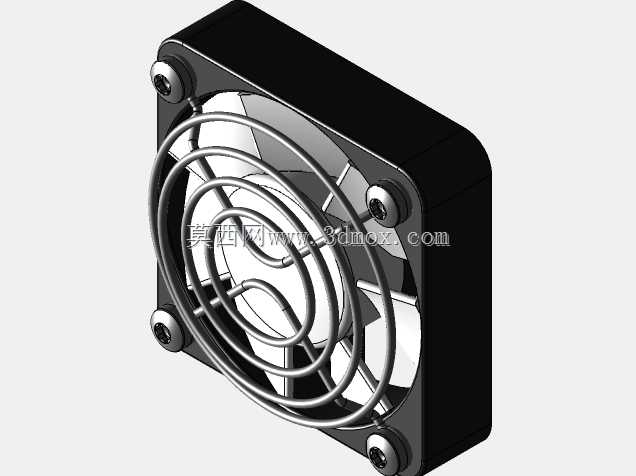

电子设备40毫米微型轴流散热风扇

　　这类小尺寸轴流风扇的建模，核心不是把叶片画得好看，而是把整机在狭小电子舱内的装配约束、气流路径和安装干涉全部捋顺。40×40毫米的外框规格在消费电子、工控板卡、小型电源模块里用得非常普遍，很多紧凑型设备内部留给散热部件的空间往往只有几十毫米，风扇既要塞进预留方腔，还要避开周边电容、接插件、散热鳍片和走线槽，因此外框四角的固定孔位、边框壁厚、出线方向都要在三维阶段反复核对。实际结构处理时，先按设备安装腔的边界拉出风扇外轮廓：方形外框承担两个作用，一是给叶轮提供稳定的支撑基座，二是作为安装定位面直接贴靠在设备风道侧壁或者散热鳍片端面。框体四角预留沉头安装孔，孔边到外框边缘的距离不能压得太小，否则注塑成型时孔位区域容易出现缩痕，

　　装配时螺丝锁紧也会让框体产生形变，蹭到高速旋转的叶轮。叶轮部分采用多叶片轴流布局，叶片沿轮毂周向均匀分布，叶型从轮毂根部到叶尖带有连续扭角，这个扭角不是随意给定的：根部线速度低，需要更大的安装角来推动空气，叶尖线速度高，扭角逐步收小，能让沿径向不同位置的气流出口速度尽量均匀，减少叶尖处的涡流损耗。轮毂内部要预留电机容纳腔，微型直流电机的定子、转子、轴承和驱动电路板都藏在这个空间里，建模时轮毂外壁和电机外壳之间要留出装配间隙，同时轮毂端面不能超出风扇整体厚度，否则会顶到对面的设备盖板。做整机装配校验的时候，要重点检查叶轮叶尖和外框内壁的环形间隙，间隙过大，气流会从叶尖和框体之间倒流，降低送风效率；间隙过小，注塑件的成型公差、

　　长期运行后的轴承轻微窜动，都可能导致叶轮扫膛。外框的进风侧和出风侧通常会做小幅倒角，进风侧倒角能引导周边空气平顺进入叶轮区域，降低入口处的气流阻力，出风侧的过渡结构则可以减少风道出风的突然扩张损失。针对电子设备的使用场景，风扇的安装方向要和设备内部热场匹配：发热芯片、功率管这类热源贴装在散热鳍片底部时，风扇一般采用吹风布局，正压把冷空气压过鳍片缝隙，鳍片内部流场更均匀；如果设备内部积灰风险高，或者需要把舱内热空气直接抽出，就会采用抽风布局，在舱内形成负压，让冷风从设备预设的通风孔进入。建模过程中还要兼顾接线结构，微型风扇的供电线从外框侧边或者轮毂后侧引出，出线位置要避开安装螺丝的锁付区域，同时和设备内部的走线槽对齐，

　　避免线材被风扇边框和设备壳体挤压。外框的四个安装面要保证平面度，贴装到风道面板时如果出现翘曲，缝隙处会产生漏风，实际散热能力会比理论计算值低不少。叶轮做动平衡校验的结构基准也要在模型里预留，轮毂上端面可以设计浅凹槽，方便后续量产时贴配重片校正动平衡，降低高转速下的振动和噪音。从结构工程师的选型视角看，这款40毫米规格风扇的三维模型，把外框、叶轮、轮毂、安装孔位、内部电机腔体的所有配合关系都完整还原，设计人员可以直接把模型导入整机设备装配体，核对安装孔距是否和设备壳体螺柱匹配，风扇厚度方向是否和相邻板卡保留安全间隙，气流方向是否正对热源散热路径，不用再从零搭建风扇基础结构，能大幅缩短紧凑型电子设备热设计和结构布局的迭代周期。模型里各部件的分模面也做了贴合注塑工艺的处理，外框和叶轮都属于薄壁塑料件，壁厚保持均匀过渡，没有出现局部厚胶堆积，避免量产时出现冷却不均、零件变形的问题，叶根和轮毂衔接处做了圆角过渡，既降低叶片旋转时的应力集中，也能让塑料熔体在模腔里填充更顺畅。
