工业轴流散热风机结构设计

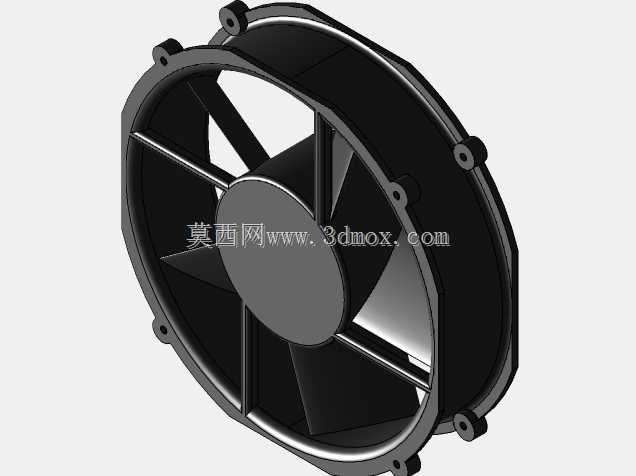

　　在工业电控柜、伺服驱动机架、大功率变频机组以及紧凑型紧凑型动力舱的热管理布局里，轴流散热风机始终是风冷链路里最基础也最考验安装适配性的部件。这套圆形轴流风机的三维结构完整还原了整机装配状态，外框采用薄型圆筒式承载结构，框体周向均匀布置带安装孔的固定耳座，耳座沿法兰圆周分布，孔位朝向与风机轴向平行，适配机柜面板预埋螺柱或者穿钉锁紧的安装方式，安装时无需额外定制转接支架，直接贴合机柜通风开口即可完成固定。

　　从实际运维场景出发，这类风机通常长期连续运行，安装边界需要提前在机柜布局阶段预留足够空间：圆筒框体的轴向厚度决定了机柜内侧需要留出的纵深余量，周向耳座的外伸尺寸则决定了面板开孔的最小避让范围，建模时已经把耳座的凸台厚度、安装孔的沉台间隙全部还原，结构工程师在做机柜装配干涉检查时，可以直接调取模型核对面板开孔尺寸、后方走线空间以及相邻元器件的安全距离，避免现场安装时出现螺柱与线缆剐蹭、扇叶转动空间被元器件遮挡的问题。

　　风机内部的叶轮采用宽叶轴流设计，叶片从中心轮毂向外平滑延伸，叶型曲面兼顾送风风量与运行噪音控制，中心轮毂为封闭圆柱结构，内置驱动电机的安装位完全被轮毂包覆，既可以引导气流平顺通过扇叶区域，也能避免运维人员误触内部转动部件。支撑轮毂的多根径向辐条与外框内壁一体衔接，辐条的截面做了窄边流线处理，尽可能降低对送风气流的阻挡，同时保证轮毂运转时的结构刚性，避免长期运行出现辐条共振抖动。

　　在通风系统选型阶段，这类风机既可以单独安装在机柜侧面板作为排风部件，也可以多台并联布置在大功率设备的散热风道入口，配合防尘滤网形成正压送风回路。建模过程中对所有配合面做了贴合校验：外框两端的法兰端面平整度满足密封海绵贴装要求，耳座安装孔的位置公差适配行业通用的机柜开孔标准，叶轮与外框内壁之间保留均匀的转动间隙，既不会出现运转擦碰，也不会间隙过大导致气流回流损失。针对设备改造场景，这套完整的装配模型可以直接导入整机布局，工程师无需反向测绘风机外形，就能快速完成通风口定位、安装孔位标注以及风道路径规划，大幅缩短热管理系统的设计迭代周期。
