高精度直驱伺服回转工作台结构设计

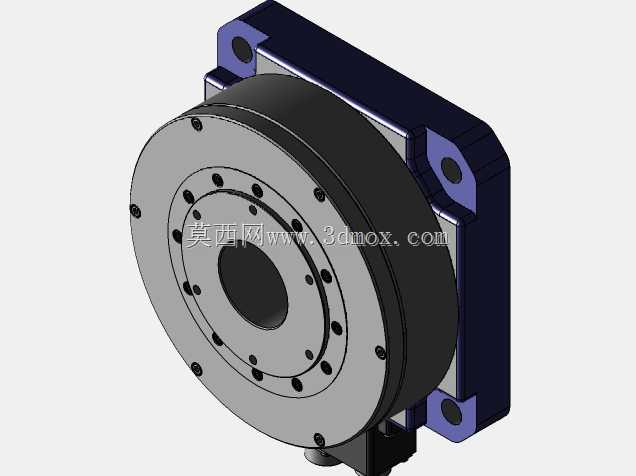

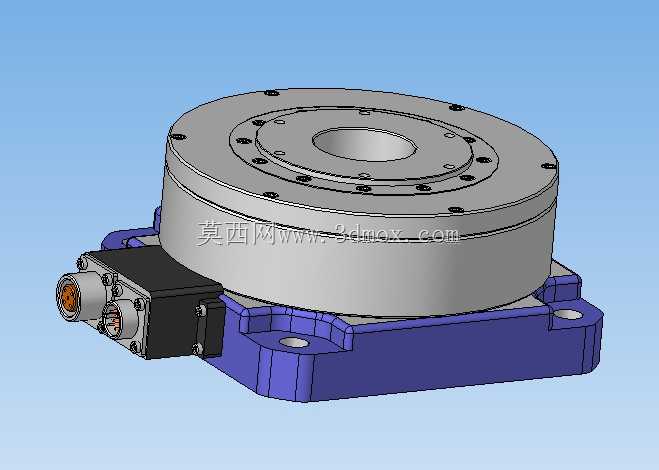

　　这款直驱式伺服回转台主要面向精密加工工位的角度分度需求，常见于小型数控铣床、钻攻中心、光学元件装配台以及电子半导体检测设备中，替代传统蜗轮蜗杆或者齿轮减速式回转机构，省去中间传动链带来的背隙、磨损与弹性变形问题。整机采用扁平圆盘式布局，轴向高度控制得比较紧凑，底座为一体式铸铝或者钢制安装基座，四周伸出带沉孔的安装耳，台面回转主体坐落在基座上方，侧向引出编码器与动力线缆的航空插头，接线侧预留了足够的折弯空间，避免设备运行走线时与周边防护钣金发生干涉。

　　从结构设计思路来看，转台核心采用大中空孔径的力矩电机直驱方案，转子直接与输出转盘刚性连接，定子固定在底座内腔，中空通道可以方便工件气路、真空吸附管路或者检测线缆从中心穿过，这在3C产品贴合、晶圆检测类工位里实用性很强。转盘端面上沿圆周均匀布置多圈螺纹孔与定位销孔，适配不同规格的夹具底板安装，外圈的环形端盖通过内六角螺钉锁紧，既可以防护内部交叉滚子轴承，也能在维护时快速拆开调整预紧。侧向的接线盒模块独立固定在基座侧方，动力接头与编码接头分开放置，接头端面做了定位防呆设计，现场接线时不会出现针脚插错的情况。

　　功能特性上，该转台额定输出扭矩可以满足中小型有色金属零件、小型壳体件的铣削分度承载，低速运行时扭矩波动小，高速分度时响应速度快，配合内置的高分辨率绝对式编码器，可以实现任意角度的精准定位，重复定位精度能够达到角秒级，不需要回零行程就能记忆工位角度。整机的安装边界需要在布局阶段提前校核：底座安装耳的孔位要和设备工作台面的T型槽或者预留螺纹孔对齐，转盘外径旋转范围内不能布置立板、油路块等固定部件，侧向接线区要留出插头插拔的操作空间，顶部装夹工件后的总高度不能超出机床Z轴的安全行程。

　　选型配套时还要注意转台的负载偏心距要求，当工件重心偏离回转中心较大时，需要校核轴承的倾覆力矩承载能力，必要时在底座下方增加辅助支撑垫块。整机三维建模过程中，所有配合面的公差、安装孔的位置度、线缆接头的插拔空间都按照实际装配关系还原，结构工程师可以直接在该模型基础上完成周边防护、夹具对接以及整机布局的干涉检查，不用再反复测绘实物尺寸，大幅缩短专用设备的开发周期。
