铝型材双孔同步钻削专用工装夹具

　　这套钻削工装主要面向铝型材深加工产线的双孔同步加工工序，在门窗框架、工业铝型材机架、自动化设备铝型材基座的批量钻孔作业中使用，替代传统划线找正、单孔依次加工的作业模式，一次装夹即可完成两个指定孔位的钻削加工，大幅减少重复装夹带来的定位误差，适配普通台钻、立式钻床的工位加装需求。

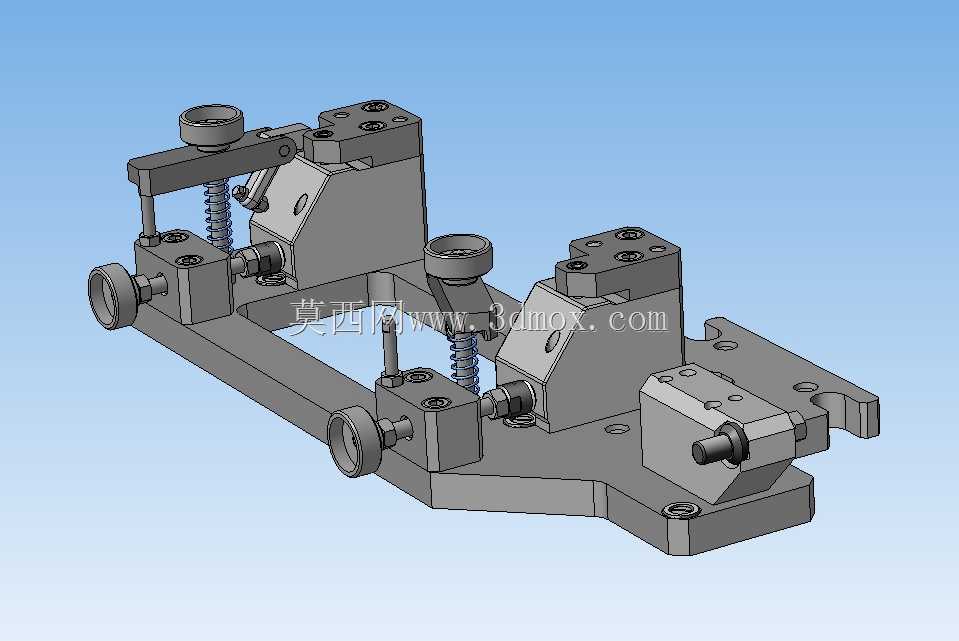

　　整套工装以一体式铸造底板作为安装基准，底板预留多组沉头安装孔与定位销孔，可直接固定在钻床工作台上，底板的长宽边界预留了钻床T型槽的装夹避让空间，安装时无需额外改造钻床工作台面，底板两侧的吊装凸台方便工装整体转序与移位。工装采用左右对称的双工位夹紧布局，每个加工单元都配置了侧向螺旋顶紧机构、上方弹簧压料臂与侧向定位挡块：工件装入时先靠紧侧向固定定位面完成粗定位，旋转侧向手轮带动螺杆推进顶块，从型材侧面施加水平夹紧力，上方的弹簧压头在钻削进给方向提供垂直方向的预紧力，避免钻削过程中型材受钻头轴向力出现抬翘、窜动。

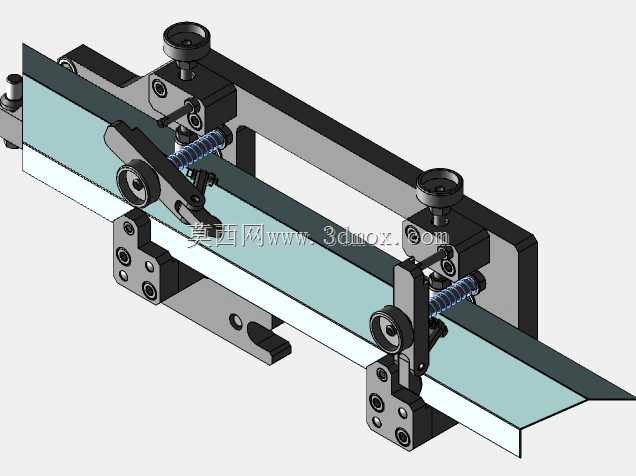

　　定位块的位置按照待加工铝型材的孔位间距预先调校，钻套导向座直接集成在夹紧支座上方，钻套的内孔与钻头间隙配合，钻削时钻头沿钻套导向进给，既可以抑制钻头入钻时的滑移偏摆，也能保证两个孔的位置度、孔距公差稳定在工艺要求范围内。弹簧压料臂采用铰接式结构，上下开合行程足够避让铝型材的装卸空间，工件取放时无需完全拆除夹紧机构，扳动压臂即可快速上下料，适配批量生产的节拍要求。

　　整套工装的夹紧元件全部采用标准化螺杆、手轮、弹簧件，磨损后可直接替换标准件，维护成本低；支座与底板之间设置了调整垫片组，针对不同截面规格的铝型材，只需更换对应厚度的定位垫块、调整钻套座的位置，即可快速切换加工品类，不用重新制作整套工装。工装的所有运动副都预留了切屑排出空间，铝屑不会堆积在夹紧螺杆的螺纹段造成卡滞，日常清理只需吹扫底板平面即可，在长时间连续钻削作业中也能保持夹紧动作顺畅。
