工业车间多阀门组合式管路布线总成

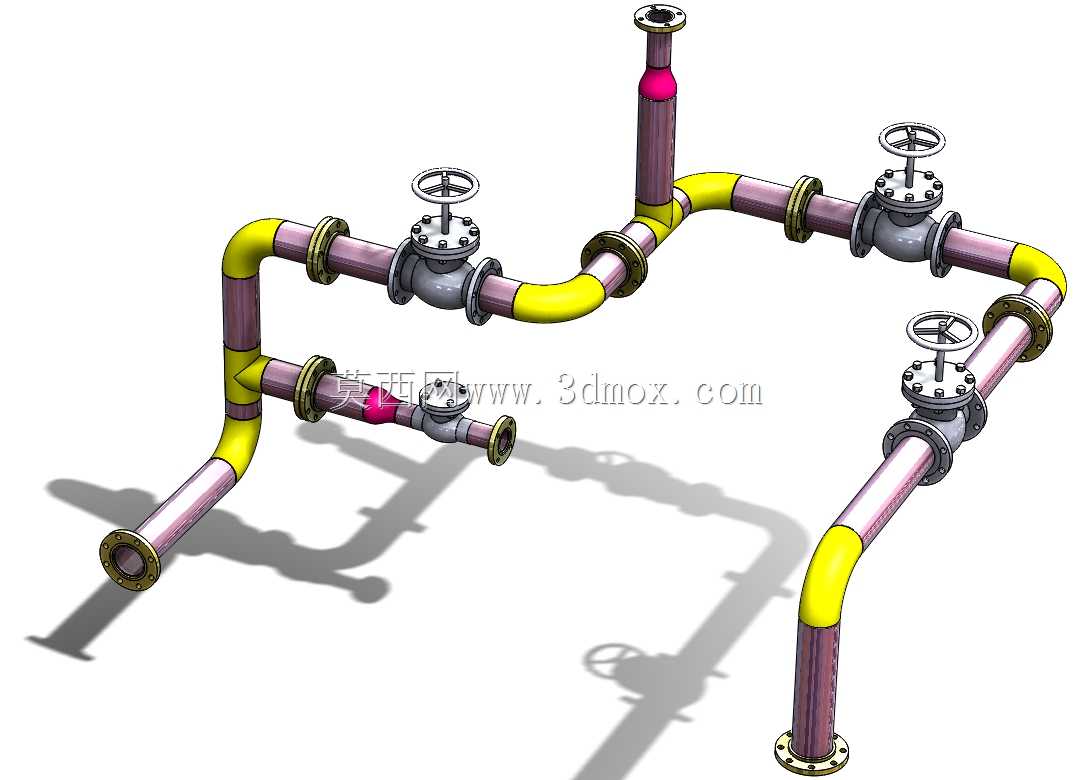

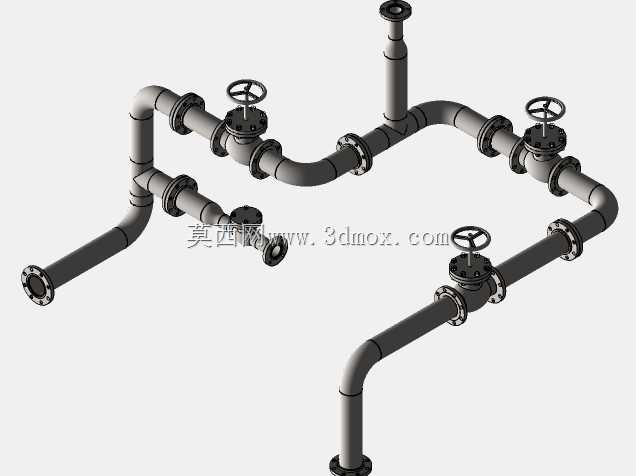

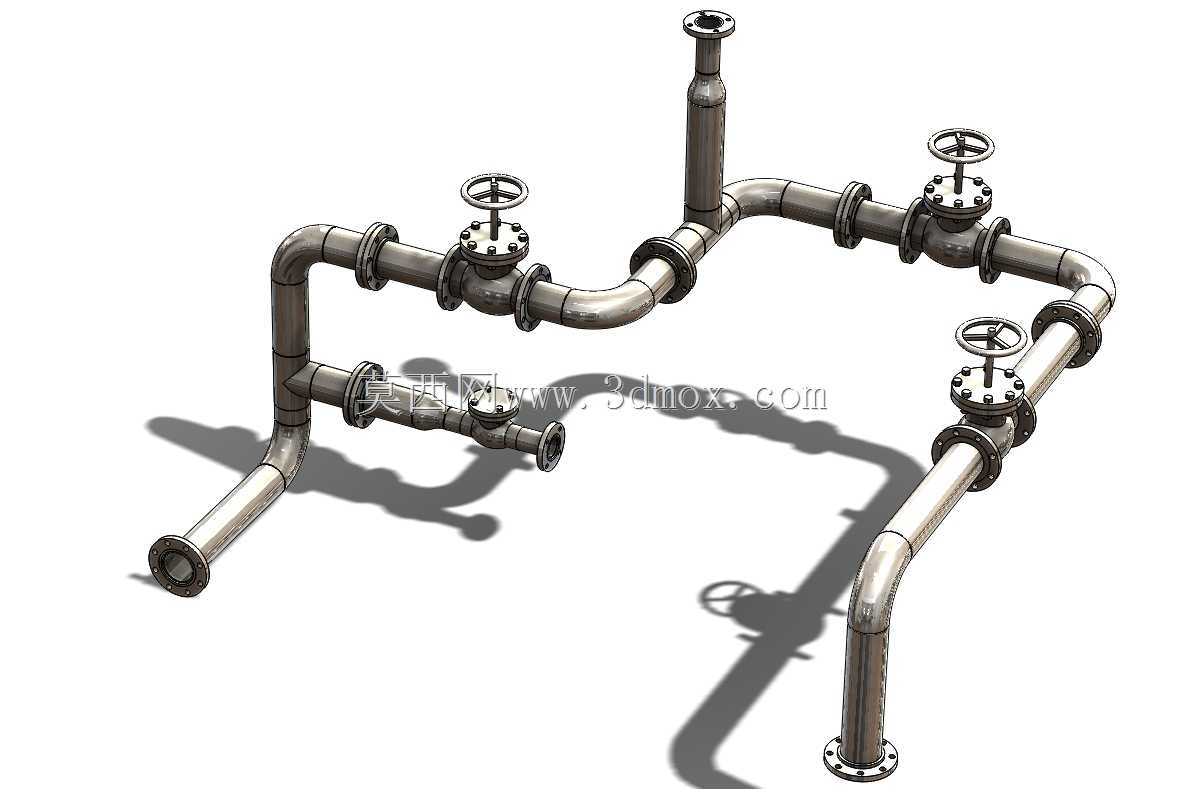

　　这套管路总成的搭建逻辑，完全围绕车间流体输送工位的实际运维需求展开，没有做冗余的装饰性结构，所有管段走向、阀件布置都优先兼顾操作可达性与后期检修空间。从现场安装边界来看，整套管路采用架空贴邻设备侧的布设方案，水平管段的转弯位置全部采用标准90度冲压弯头衔接，两端预留的带颈法兰接口直接对接车间主工艺管线与终端用气/用液设备，法兰端面的螺栓孔位完全匹配通用PN16压力等级的配对法兰，现场对接时不需要额外改制连接件。管路上一共布置了四台手动截止阀，每台阀门的手轮操作高度都控制在人体站立操作的舒适区间，没有出现手轮贴墙、被相邻管段遮挡的情况，日常开关阀门时不需要额外搭设操作平台，运维人员徒手就可以完成开度调节。

　　其中低位旁通管段上额外设置了一台小口径截止阀，主要用于管路检修时的残液排空、或者支路分流调节，主通路阀门关闭后，打开旁通阀就可以将管段内积存的介质导流至回收槽，避免拆卸法兰时介质喷溅。设计阶段排布管道路由时，特意避开了车间行车的运行通行区间，所有水平管段的最低安装高度都满足现场设备吊装的净空要求，同时管段的支撑点位预设在弯头与阀件的临近位置，避免长距离悬空管段在介质带压运行时出现振动挠度。管路的转弯半径全部按照流体输送的低阻要求设定，没有采用急弯结构，介质在管内转向时的压损被控制在合理范围，也减少了含杂质介质在弯头位置的淤积概率。每台阀门的两端都预留了足够的扳手操作空间，后期更换阀件密封填料或者整体拆卸阀门时，

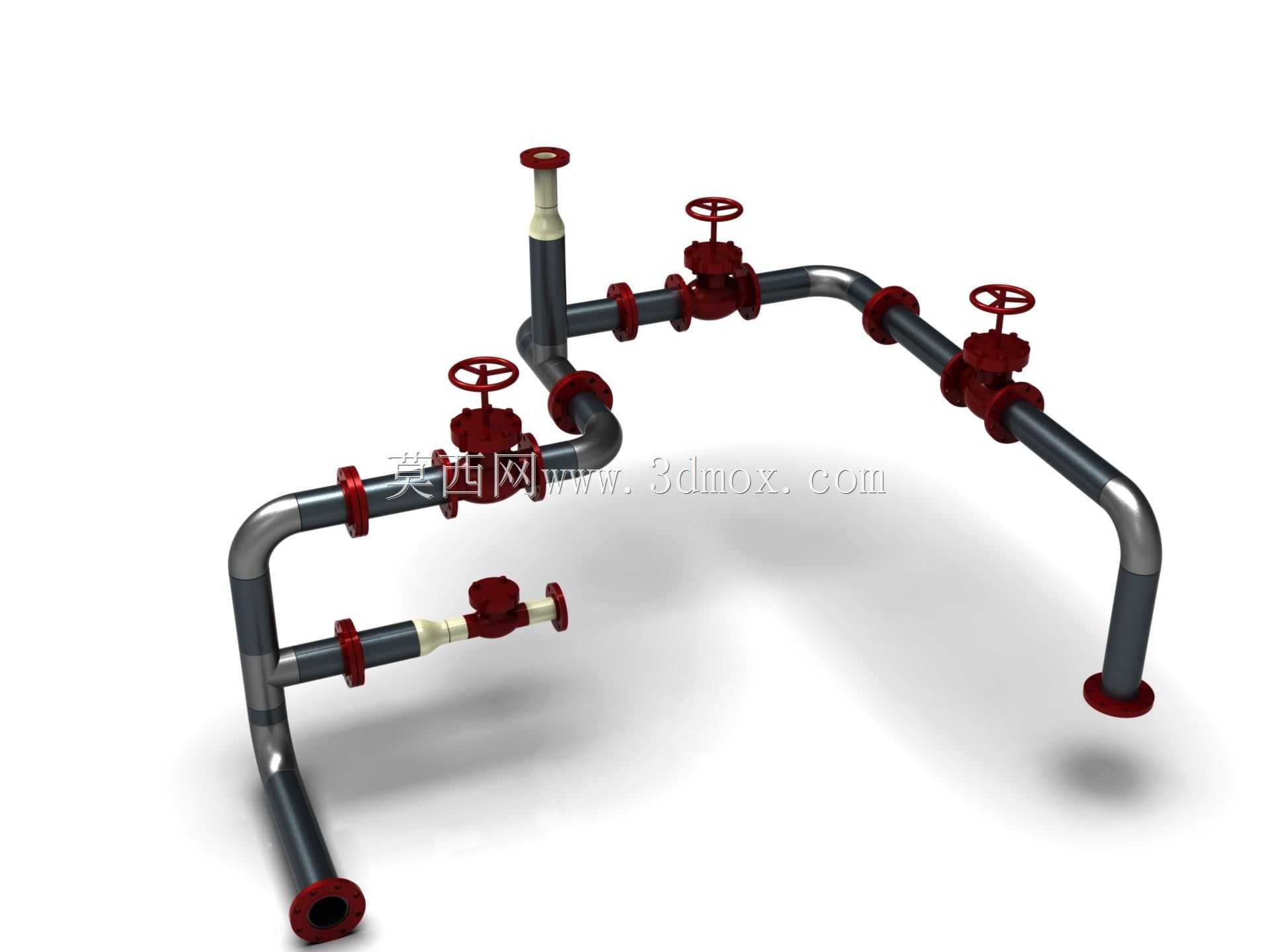

　　不需要大范围切割相邻管段，松开两端法兰螺栓就可以完成阀件拆装。管路上的红白配色区分也对应现场的运维标识规范，红色手轮与红色法兰护圈用来提示高压操作点位，灰色管身对应常规工艺管线，巡检人员可以快速识别需要重点巡检的密封点位。整套布线的结构完全贴合CA6140机床周边的润滑、冷却管路布设场景，也可以直接复用在中小型化工工段、水处理工位的流体管线搭建中，所有管件的连接尺寸都遵循通用管路标准，建模时还原了法兰密封面、阀杆填料函、弯头壁厚等细节结构，结构工程师在做车间管线排布时，可以直接套用这套路由逻辑，提前校验阀门操作空间、管线净空高度与对接接口的匹配度，避免现场安装时出现管线碰撞、操作位干涉的返工问题。
